HM1200/12000 schloss das Schweißgerät für Highmast Pole, Monopole, 5G Kommunikation Pole

Beschreibung

CNC POLE SCHLOSS SCHWEISSGERÄT,

Modell: HM1200/12000



Entworfen für highmast Pfosten, monopole, Pfosten der Kommunikation 5G



Durchmesserstrecke: 300~1200mm, Stärke: 5~14mm, Länge: 12000mm

Einzelner Draht des einzelnen Standardbogens versenkte Elektroschweißenmaschine

optional: Draht-Schweißgerät des doppelten Bogens doppeltes (für große Stärke)

Anwendungsbereich: passend für automatisches schließend longitudinalschweißen des großen der Länge Pfostens der mittleren Größe, wie 5G den Pfosten, monopole, highmast Pfosten

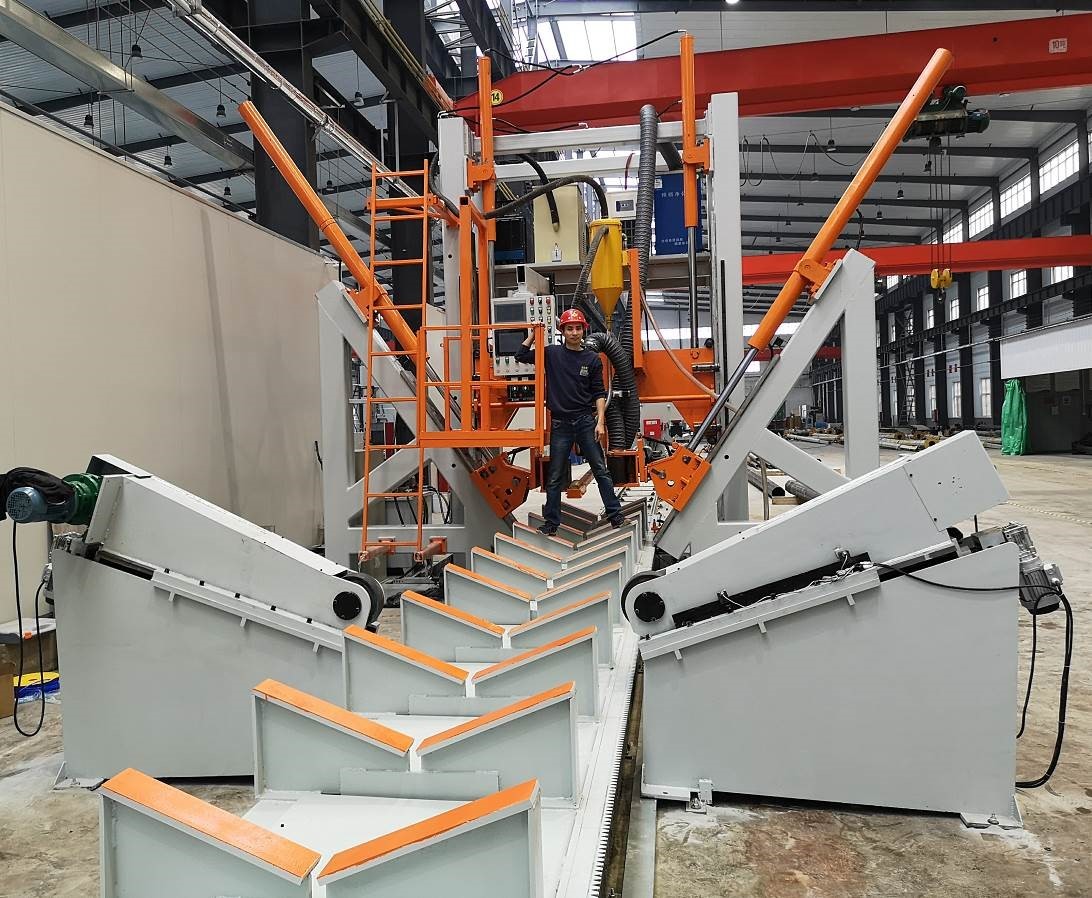

MASCHINE CNC POLE SHUT-WELDING, ist es für die polygonale Art mit einen Oberteilen oder mit zwei Oberteilen und Kreisverjüngungspfosten passend (konischer Pfosten). es ist automatische schweißende Linie, die Bockart Struktur ist örtlich festgelegt und mit schweißendem System, V-förmigem völlig Pfostenlängentransportwagen (Worktable) mit Servomotor für das justierbare Bewegen der Geschwindigkeit, dem Hydrozylinder, des festklemmenden Rades zu drücken, um den Pfosten zu schließen und Schweißen zur gleichen Zeit zu tun.

Für den Pfosten mit zwei Nähten als zuerst Nahtschweißung beendete, steigt die untere Rolle und dreht den Pfosten auf einer anderen Nahtposition, um zweite Nahtschweißung zu beginnen.





Eigene Eigenschaften:

  1. Automatische Anpassung CNC, CNC-System, mit der Änderung des Pfostendurchmessers, justieren automatisch den Druck, justieren automatisch die presser Fußposition, automatisch Match die Fütterungsgeschwindigkeit und Position, halten die schweißende Naht immer im geschlossenen Zustand, um das glatte Schweißen sicherzustellen.
  1. Spezielles CNC-Kontrollsystem macht das links und rechte Seite der Fußsynchronisierungsleistung ist sehr gut
  2. Auf der Grundlage von die Qualifikation des vorhergehenden Prozesses, nachdem man geschweißt hat, gibt es keine Drehung der Pfostenschweißung, und es gibt keinen Bedarf am Personal, die Stange an der Rückseite der Maschine sich einzumischen und zu verdrehen, um die Schweißung zu zentrieren.
  3. . Der Pfosten ist auf dem V-förmigen Worktable, und seine Bewegung ist gesteuert, um die Stabilität des Kopf- und Endstückschweißens sicherzustellen Servo. Anzubinden das Schweißen vom Kopf verringert groß die Länge des Endstücks, das nicht geschweißt wird.
  4. Die Zahl des Festklemmens der Rolle ist 3 Sätze, ist der Vorteil, den Rollendruck auf der Pfostenoberfläche zu verringern und verringert den Kratzer auf der Oberfläche. Es ist für die Produktion des achteckigen Pfostens, des polygonalen Pfostens und des konischen Pfostens passend. Es kann gleicher Durchmesser oder konisch sein.
  5. Der V-förmige Worktable (Transportwagen) mit motorisierter schneller zurückgehender hinterer Funktion und es verringern die Arbeitsintensität von Betreibern.
  6. Funktion des versenkten Elektroschweißens
  7. Mit hinterer Lenkvorrichtung des Pfostens kann es anpassungsfähig justiert werden. In der praktischen Operation wird die Position der schweißenden Naht selten justiert, die die Arbeitsintensität von Betreibern verringert.
  8. Durch die Kamera, die auf die Mechanik installiert ist, wird die schweißende Naht über den Schirm des Hauptbedienfelds nachgedacht und macht die Spurhaltung von der schweißenden Naht einfach und einfach und die Verringerung der Arbeitsintensität des Betreibers für die Überwachung des Schweißens.
  9. Der selbst-entwickelte Öldruck und CNC-System, den geschweißten Pfosten und die Deformation rund machend klein.
  10. Für den Pfosten mit zwei Nähten als zuerst Nahtschweißung beendete, steigt die untere Rolle und dreht den Pfosten auf einer anderen Nahtposition, um zweite Nahtschweißung zu beginnen
  11. Be- und Entladung in der vorderen Position

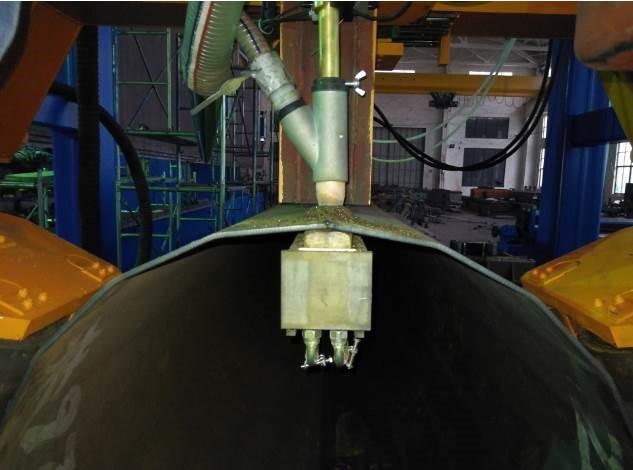

  12. Die inneren Kupferblöcke, das erheblich die Vermittlungsquote verbessert, die erreichen kann mehr als 85%. Kupferblock enthält Kühlwasser
  13. Betreiber: 1 Person.

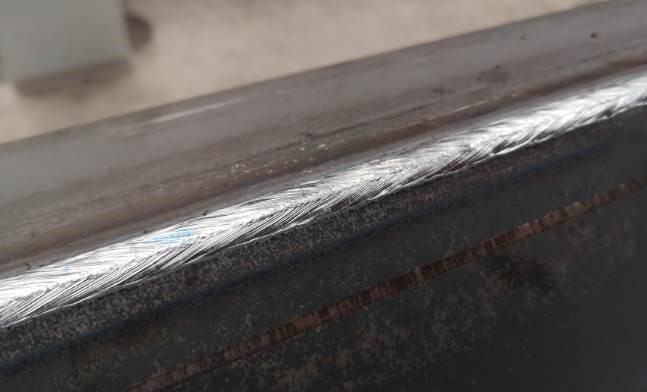

  14. Optionale Einzelteile: für die Plattenstärke, die nehmen als größer ist, 12mm, doppelten Bogen und doppeltes versenktes Elektroschweißen des Drahtes (oder doppelten elektrischen und Drahtes drei), DC + Wechselstrom an, nimmt DC-Schweißen hoch gegenwärtige und Niederspannung an, erreicht DC-Bogen großes Durchdringen, nimmt Wechselstrom verhältnismäßig kleine gegenwärtige und hohe Bogenspannung, Zunahmefusionsbreite an und erreicht schöne Schweißungsbildung. Verdoppeln Sie die schweißende Geschwindigkeit, verbessern Sie die Schweißungsleistung und die Leistungsaufnahme zu verringern.
  15. Optionales Einzelteil: vernetztes Produktionsdatensystem

Funktion 1: sie kann Produktionsdaten zum Produktionsführungspersonal zur Verfügung stellen: Energie rechtzeitig, Schweißenszeit, nicht schweißende Zeit, Produktionsquantität, usw.

Funktion 2: fristgerechte Aktualisierung die Software, zum der besten und spätesten Software und der Erfahrungsdaten zu erhalten, die Kunden in der Fernfehlerdiagnose und in der Fernparameteranpassung unterstützen können. Es ist bequem für Kunden, Produktion schnell wieder aufzunehmen.



Die Maschine besteht aus den folgenden Teilen:

  1. Servo gefahrener V-artiger Worktable (Transportwagen)
  2. Vorder- und Rückseite Schienen für v-Tabelle
  3. Großbockrechner
  4. Ansteuersystem für V-artigen Worktable
  5. Hydraulische Spanneinheit (einschließlich Festklemmen von Rollen)
  6. System des versenkten Elektroschweißens, mit Fütterungssystem des Drahtes
  7. Flussrecovery-system
  8. Innere kupferne Stange mit Wasserkühlungssystem
  9. Arbeitsfläche
  10. Pole-Rotation Rolle, 2 Paare
  11. Hydrauliksystem
  12. Kontrollsystem



Technischer Parameter
1 Durchmesser des Pfostens 300-1200mm
2 Worktablelänge 12000 Millimeter
3 Stärke des Pfostens 5~14mm, Q235, Q345
4 Festklemmen von Fußquantität 3 Einheiten. 套 3
5 Leistungsstärke der Ölpumpe 4+4 KILOWATT
6 Servoleistungsstärke für V-artigen Worktable (Transportwagen) -

7KW.

Geschwindigkeit justierbar, Wechselstrom-Servo

7 Vertikaler drückender Anschlag 1000mm
8 Funktionierende Höhe Der Abstand vom unteren Winkel des Pfostens zu Boden: 700
9



Schweißgerät

Versenktes Elektroschweißen

Standardkonfiguration: Einzelner Draht des einzelnen Bogens,

Optional: doppelte elektrische Maschine des versenkten Elektroschweißens mit drei Drähten

Stromversorgungsmodell 1250 des versenkten Elektroschweißens DCs

Eingangsleistung AC380V, dreiphasig, 50Hz

Nennaufnahmekapazität 80KVA

Ausgangsstrom dc250a | dc1250a

Dauer 80% der bewerteten Last

Stromversorgung vorbildliches 1000A des versenkten Elektroschweißens Wechselstroms

Nennaufnahmekapazität: 125kva

Eingangsleistung AC380V, einphasiges, 50Hz

Spannungsertragstrecke: 30 | 44V

Ausgangsstrom ac250a | ac1250a, Dauer 60% der bewerteten Last

Doppelte elektrische Schweißermarke mit drei Drähten: Kaiyuan

10 SchweißensDrahtdurchmesser

2.5~5mm

SchweißensDrahtdurchmesser ist abhängig von der Stärke des doppelten Drahtes der Energie drei: einzelner Draht: 4,0, doppelter Draht: 2x1.6

11 Schweißende Geschwindigkeit

0.3~1.5m/min

0,3 | stepless justierbares 1.5m/min

Anmerkung: unterschiedliche Stärke, unterschiedliche Geschwindigkeit)

12 Schweißende Richtung Schweißen vom Kurbelwellenende zum kleinen Ende
13 Schweißende Vermittlungsquote 80~ 90%
14 Elektrische Komponenten Schneider (französische Marke)
15 Cnc-System PLC Siemens (Deutschland-Marke)
16 Marke des Hauptmotors der Hydraulikpumpe WNM
17 V-artiger Motor des Worktable (Transportwagen) SERVOmotor, Siemens (Deutschland-Marke)
18 Schweißgerätmarke als Einzelteil 9
19 Gewicht 22 Tonne
20 Maße

31000x5500x5100 Millimeter

(LXWXH)
