Leitschienen-Rolle des Stahl-zwei der Wellen-3.0mm, die Maschine bildet

Leitschienen-Rolle des Stahl-zwei der Wellen-3.0mm, die Maschine bildet

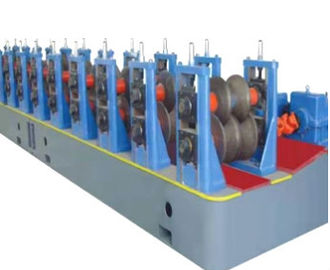

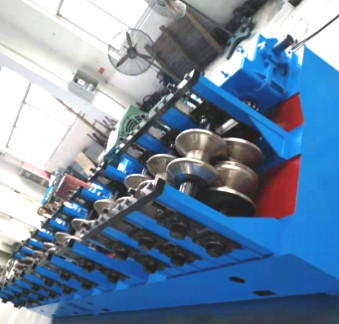

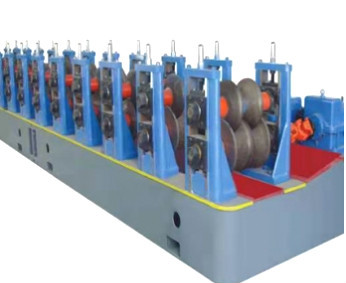

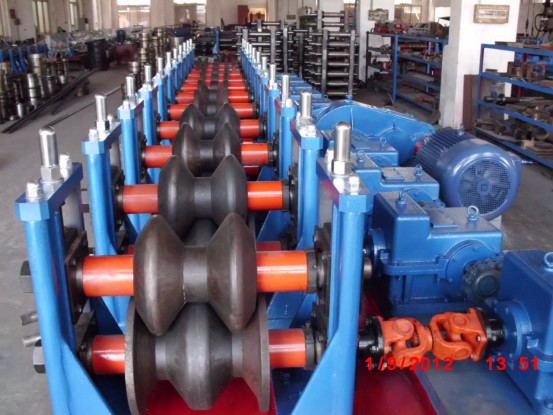

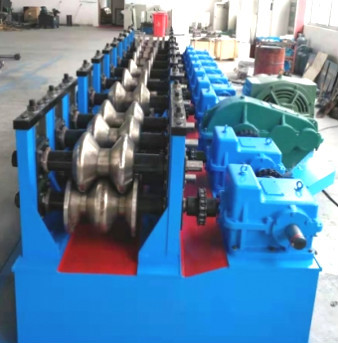

Steel Two Waves 3.0mm Guardrail Roll Forming Machine
Leitschienen-Rolle des Stahl-zwei der Wellen-3.0mm, die Maschine bildet Leitschienen-Rolle des Stahl-zwei der Wellen-3.0mm, die Maschine bildet Leitschienen-Rolle des Stahl-zwei der Wellen-3.0mm, die Maschine bildet Leitschienen-Rolle des Stahl-zwei der Wellen-3.0mm, die Maschine bildet Leitschienen-Rolle des Stahl-zwei der Wellen-3.0mm, die Maschine bildet

Großes Bild :  Leitschienen-Rolle des Stahl-zwei der Wellen-3.0mm, die Maschine bildet

Produktdetails:
Herkunftsort: Wuxi, China
Markenname: CMC
Modellnummer: 31085
Zahlung und Versand AGB:
Min Bestellmenge: 1 Satz
Preis: According to the machine requirements
Verpackung Informationen: Akt
Lieferzeit: Entsprechend den Anforderungen
Zahlungsbedingungen: L/C, D/A, D/P, T/T
Versorgungsmaterial-Fähigkeit: Entsprechend der tatsächlichen Situation

Leitschienen-Rolle des Stahl-zwei der Wellen-3.0mm, die Maschine bildet

Beschreibung
Ursprungsort:: Wuxi, China Spannung: 380V 50Hz 3Phases
Markenname:: CMC Produktname:: Leitschienenrolle mit zwei Wellen, die Maschine bildet
Fliesen-Art:: Stahl Videoabgehendinspektion:: Zur Verfügung gestellt
Markieren:

476mm Leitschienen-Rolle

,

die Maschine bildet





I.Basic-Maschinenparameter

  1. Mechanische Eigenschaften und Spezifikationen von Rohstoffen

           Material: Q345B galvanisiertes Blatt

           Stärke: 2.5~3.0mm

           Breite: 450-476mm

           Gewicht: 65KG

           Spezifikationen von Produkten

           Produkt: Nebenerscheinungszeichnung

           Produktbreite: 310mm ± 5mm

           Produkthöhe: 81mm ± 5mm

           Produktbeschreibungen

           Formverfahren: Cold roll Formung

           Produktionsgeschwindigkeit: ≤10m/Minute

           Fütterungsrichtung: linke Zufuhr

           Hauptspannung: 380V, 50Hz

           Einheitsgesamtleistung: über 20.7KW

           Antriebsachsenlager: 6026

           Turbo-Aufzug: SWL10-3/23-FU3

           Hauptantriebsmotor: YVP180M-4-15

           Reduzierer: ZQ500-48.57

           Wallboardmaterial: A3

           Wellenmaterial: 40

           Formmaterial: Gcr15



II.Overview der Ausrüstungsstruktur

Die Einbauebene wird durch Stahlplatte A3, nach alternder Behandlung, der Struktur mit 3 Rollen verarbeitet, 1 ober und 2 niedriger, nimmt die untere Rolle eine örtlich festgelegte Struktur an, nimmt die obere Rolle Schieberbewegungsanpassung an, und 3 Sätze Turbinenkasten-Antrieb angetrieben durch den Motor, um das obere zu justieren und niedriger wird der Turbinenkasten durch eine Pleuelstange angeschlossen, um die Synchronisierung von 3 Sätzen Kästen sicherzustellen, und die 3 unabhängigen Wandplatten werden durch eine Welle angeschlossen, um den Parallelismus der ganzen Maschine sicherzustellen. Der Durchmesser der Rollenwelle ist 110mm. Es gibt zwei Sätze Formen auf das links und das recht, einer für den inneren Bogen und einer für den äußeren Bogen und einem Satz des Hauptmotors 15KW. Es wird durch einen Reduzierer ZQ500 gefahren, der die linken und rechten unteren Wellen durch Gänge fährt. Das Gangmodul ist 10m, verließ einer für jeden und recht. Das Produkt wird durch die Operationskonsole verarbeitet.



III.Equipment-Konfigurationscheckliste



Nein



Teil-Name



Quantität

1



Formung der Form



Ein Satz Formen auf jeder Seite

2



15KW Antriebsmotor



1Set

3



Formung der Formwelle



3Sets

4



Turbo-Aufzug



3Sets

5



Anhebender Antriebsmotor



1Set

6



Reduzierer ZQ500



1Set

7



Elektrische Konsole



1Set

8



AusrüstungsAnkerbolzen



1Set







IV.Our-Service

· Probe sind verfügbar und frei.

·

· Wir machen Lieferung von den Waren, 15-30 Tage nachdem Ablagerung erhalten.

·

· Alle unsere Waren sind mit bestem Preis und angemessenem Preis.

·

· Wir können Lieferung durch Meer, auf dem Luftweg machen oder ausdrücken.







V.Bending-Maschinenausrüstungs-Strukturdiagramm:

图片 2
