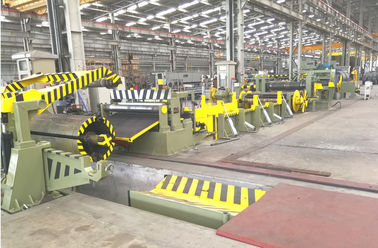

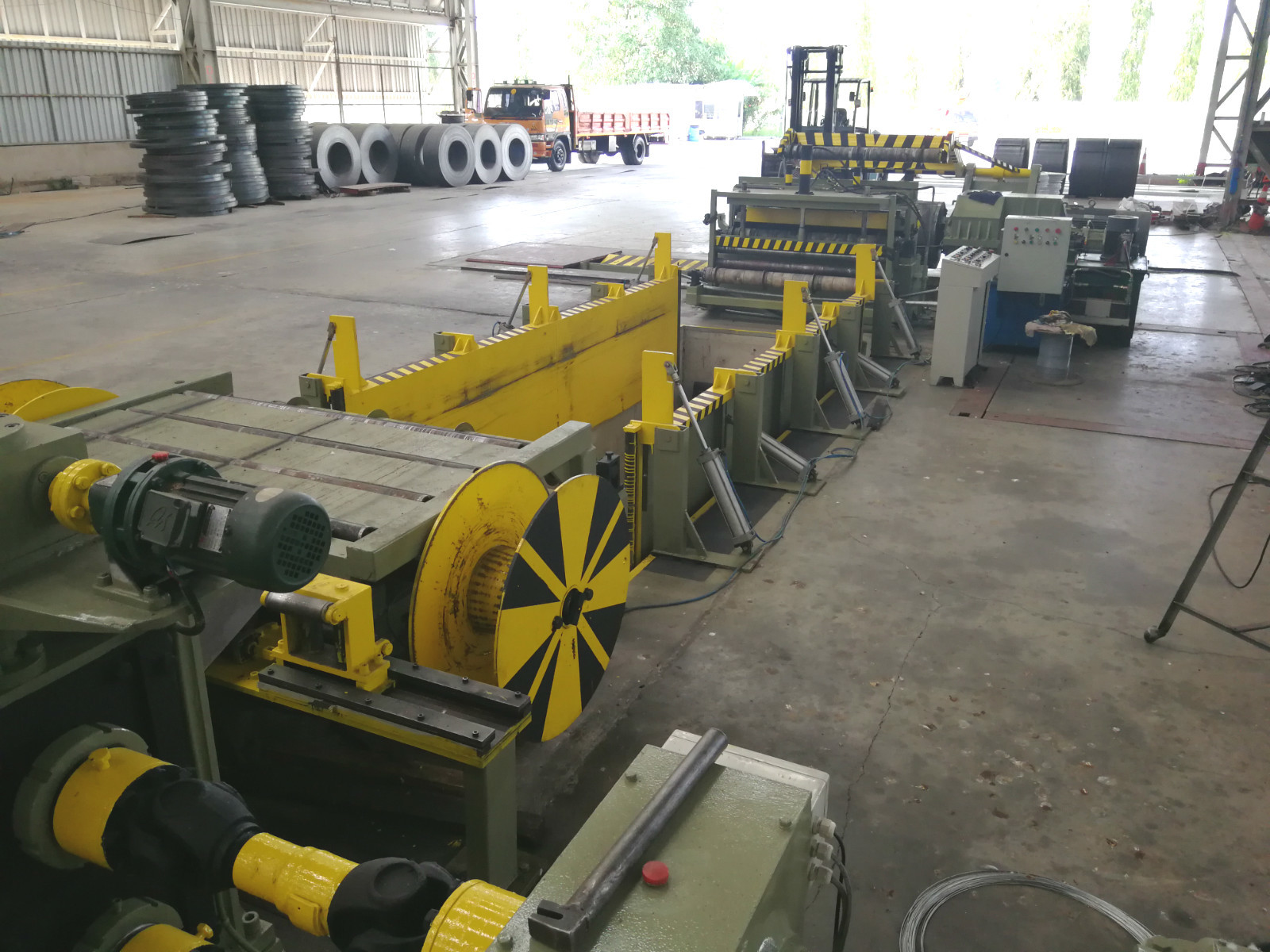

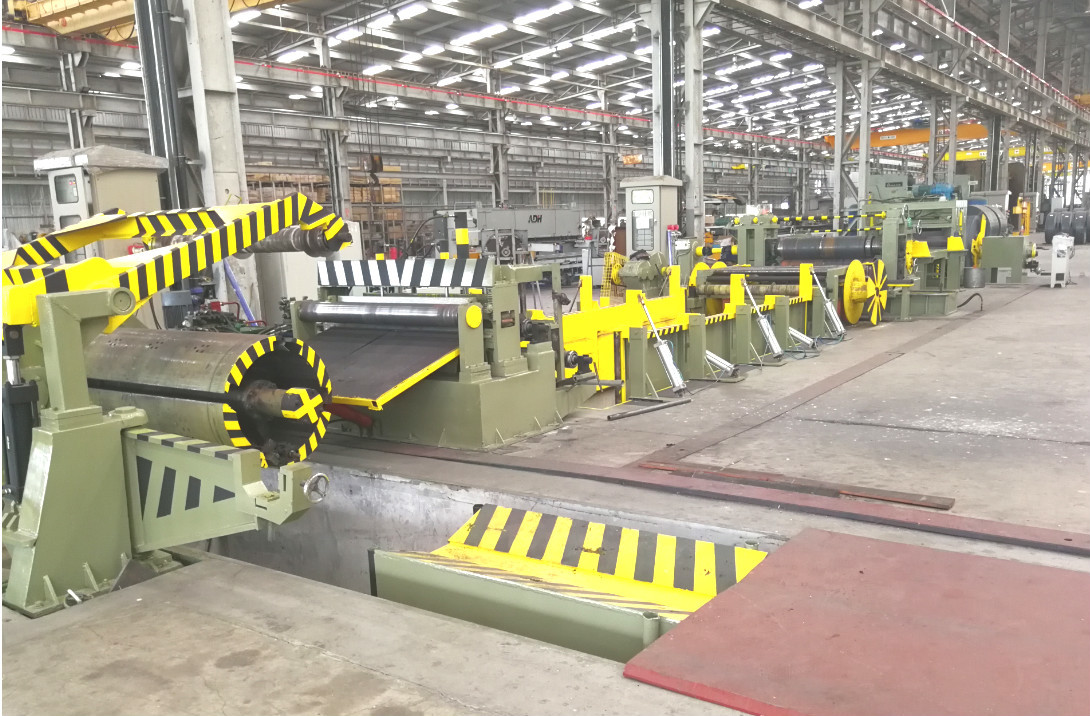

Stahlspulen-Trennsäge 4.5x1600 ISO9001 1550mm

Stahlspulentrennsäge 4.5x1600 ISO9001, 800-1550mm Breite von Material

Beschreibung:

Stahlbespulung, die Stahlspule decoiling und schlitzen die Platte und Zurückdrängeneinheit und Entleerung auf.

Technischer Parameter:

1. Max. Stärke 4.5mm, min. warm gewalzter Flussstahl des Rohstoffs der Stärke 2.5mm.

2. Breite des Materials: 800-1550mm

3. Gewicht der Stahlspule: Maximale 25 Tonnen

4. Innerer Durchmesser der Stahlspule: 508mm-760mm

5. Außendurchmesser der Stahlspule: Max.1600mm

6. Klemmrollendurchmesser: 190mm

7. Leistungsstärke der klemmenden Rolle: 2.2kw, Getriebemodell: BWD13, Rate: 187

8. Arbeitsgeschwindigkeit der klemmenden Rolle: 3m/min

9. Raue Planierenrollenquantität: 3, herauf ein, Unterseite zwei.

10. Rauer Planierenrollendurchmesser: 125mm

11. Für das Aufschlitzen von Endprodukten, Schlitzbreitetoleranz: ±0.20mm

12. Für das Aufschlitzen von Endprodukten, Max.weight der Spule: 15ton

13. Für das Aufschlitzen von Endprodukten, der innere Durchmesser der Stahlspule: 760mm

14. Aufschlitzen von Einheitsstärke: 2.5~4.5mm, C245

15. Schleifungsgrubenspezifikationen: 5500×2200mm×2500mm Length×width×depth

16. Aufschlitzen des Wellendurchmessers: 220mm

17. Aufschlitzen des Wellenmaterials: 40Cr

18. Aufschlitzen von Einheitshauptleistungsstärke: 37kw (960RPM), GANG BOX650

19. Details des Blattes, Distanzscheibe, Gummiring, sehen Zubehörliste.

20. Aufschlitzen des Blattmaterials: H13K, Härte HRC55-58

21. Schrottrückspulen-Mechanismus-Hauptleistungsstärke: YLJ6.3KG/M

22. Rücklaufgeschwindigkeit, Stärke 4.5mm, max. 20m/min. Stärke 2.5mm, max. Frequenzgeschwindigkeit Wechselstrom-25m/min justierbar

23. Rückspuleneinheits-Hauptleistungsstärke: 90kw (960rpm), Getriebe: 850

24. Details des Maßes, sehen befestigte Zeichnung

Führen Sie vom ganzem Gerät einzeln auf:

1. Hydraulischer Bespulungstransportwagen

Dieser Transportwagen kann Stahlspule transportieren und sie hoch- und runterrücken lassen. Gehende die Vierradführungsschiene, auf und ab wird durch Hydrozylinder beendet, wird die Ausführung den Transportwagen durch Bewegungs- und Getriebereduzierer beendet.

2. Hydraulisches decoiler

Doppel-köpfige Regenschirmart, umfassend: gelassene und rechte Einheit,

Offen und nah: Hydraulisch

Es besteht der Führer angeredeten Basis, Klammer, Filtermechanismus, decoiling Welle und aus Regenschirmart, die doppel-köpfig sind.

Das decoiler kann sich von links nach rechts bewegen und gleichzeitig zentralisieren.

3.Light Art hydraulischer Presseführer, Schaufelkopf, Öffner, Mechanismus klemmend:

Es verfasste aus Rahmen-angeredeter Basis, hydraulischem Presseführerarm, hydraulischem Schaufel-köpfigem Mechanismus, hydraulischem Öffnermechanismus, hydraulischem klemmendem Mechanismus etc.

3,1 hydraulischer Presseführermechanismus: Er besteht dem hydraulischen Drückenführerarm, Drückenführerstahlfelge, Kettenrad wheel& aus Kettengetriebemechanismus, ausgerüstet mit der kreisähnlichen Geschwindigkeit des Feuerrads 5.5Kw, die Motor etc. verringert.

3,2 hydraulischer Schaufel-köpfiger Mechanismus: Er besteht Schaufel-köpfigem Oberteil, aus hydraulischem Schaufel-köpfigem, Schaufel-köpfigem hydraulischem lifting& Balancenmechanismus etc.

3,3 hydraulischer Öffnermechanismus: Er besteht aus Führersäule und Führungsbuchse, hydraulischer Öffner drücken u. Hebevorrichtung etc. herunter.

3,4 hydraulischer klemmender Mechanismus: Er besteht aus Klammer, Gleitstückbasis, 2 klemmende Rollen, Oberwalze, die hydraulisches lifting& Mechanismus herunterdrücken, Energieteile, Getriebe. etc.

4.Tansition Worktable, Längenlänge: 3m

5. Raue Planiereneinheit

Die raue Planiereneinheit hat drei Rollen für das Planieren von Funktion. Es ist inaktiv Modus.

6. Lenkvorrichtung bevor dem Aufschlitzen

Lenkvorrichtung besteht, Klammer, Führungsschiene, Schraubendorn adjusting& Zentralisierungsmechanismus, niedriges Stadium des aktiven Führers, vertikaler Rollenmechanismus Arbeits.

Das ganzes Gerät vor der aufschlitzenden Einheit.

Einheit 7.Slitting:

Es besteht Mainframeteil und aus Energiefach.

Energieteil: Es besteht Hausmacht, Verlangsamer, Geschwindigkeit-justierbarem Motor Wechselstroms, Gangverteilungskasten, Koppelung, Kupplung, Verbindungsstücken, aus Universalquergetriebe etc.

Mainframeteil: Es besteht aus niedrigem Stadium, örtlich festgelegt-ähnlicher Klammer, großes Gleitstück der Blattwelle, Blattwelle zwei Stücke, aktive Klammer, Gleitstück der Werkzeugwelle, hydraulisches &exit Eintritt der aktiven Klammer, das Mechanismus justierend, elektrisches Anheben der oberen Werkzeugwelle u. justierbares mechani, etc. herunterzudrücken Blatt-ändert.

8. Schrottrückspulenmechanismus:

Es besteht der Klammer, aus Rückspulenwelle und trägt Basis, 2 Kegelrückspulenscheiben, chain& Kettenradgetriebemechanismus, Reduzierer, Koppelung, Motor etc.

9. Schleifungs&transition Worktable:

Es besteht aus der Klammer und trägt Basis, rollerway, Halteplatte,

Schleifungsgrube Length×width×depth: als technischer Parameter

Übergang Worktable, mit Hydrozylinder für oben steigen.

Es schließt die linken und rechten zwei Teile ein.

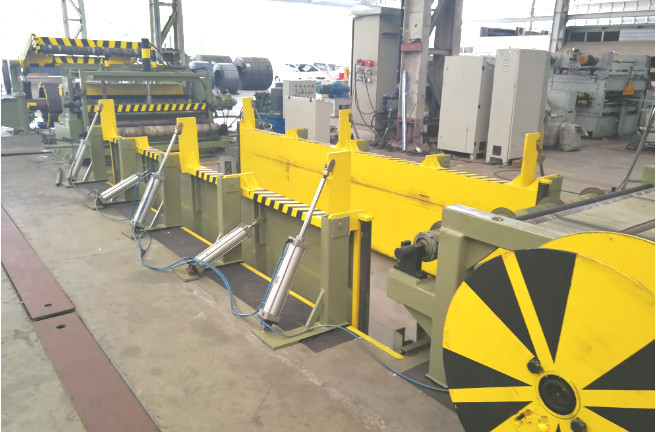

10. Vorseparation, Spannungsmechanismus, Trennungsmechanismus der hydraulischen Presse, Platte-Unterstützungsmechanismus:

Es besteht aus der Basis und trägt Basis, vor--seperation Lager und Dämpfung Klammer und Dämpfung die Platte und Dämpfung Platte, die hydraulisches lifting& Mechanismus herunterdrücken, die Spannung, die Klammer, 2 Spannungsreflektorrollen, Presse-seperationklammer, Presse-seperationwelle, die Presse-seperation umschaltet, hydraulisch, herunterdrückt u. Hebevorrichtung, hydraulischer Platte-Unterstützungsmechanismus, der hydraulische Platte-Unterstützungslifting& Balancenmechanismus, ausgerüstet mit Trennungsblättern, Nylondistanzscheibenbüschen etc.

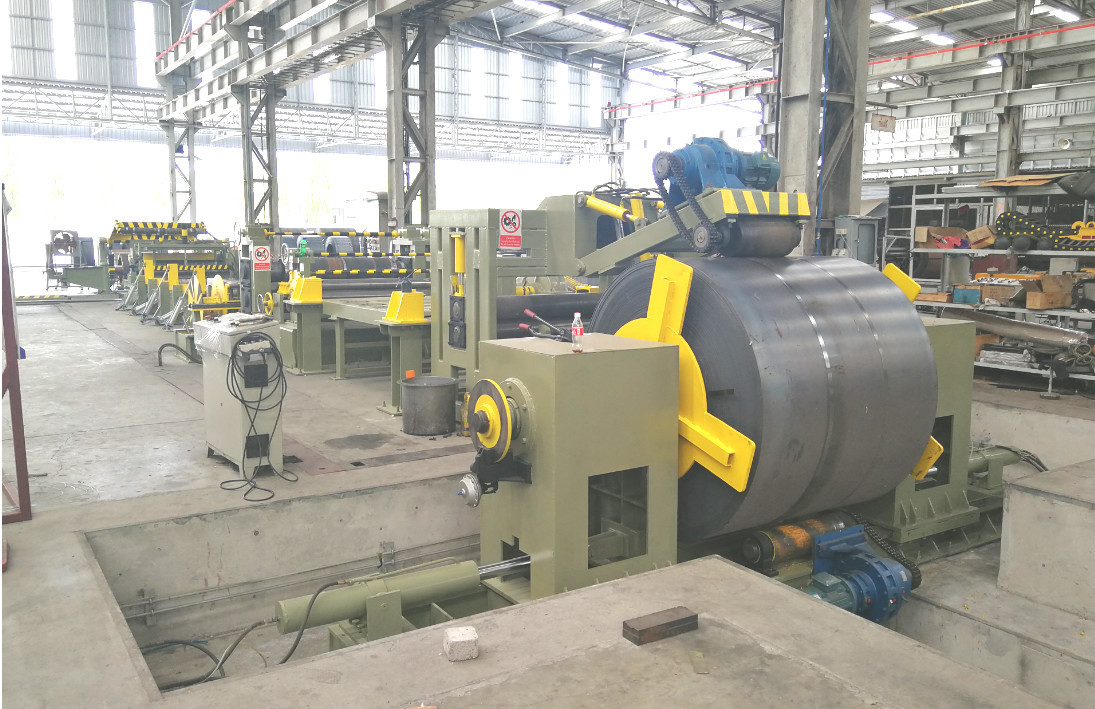

11. Zurückdrängeneinheit:

Es besteht aus Basis und drängt, den Gangkasten, Zurückdrängenwelle, Bogenplatte verringernd zurück und Expansion-hält Scheibe, diagonale Gleitstück expansion& Einfahrvorrichtung, hydraulischen Mund von den Zangen, die Mechanismus befestigen, Ölzylindermechanismus der Expansion &rotatary, den Filtermechanismus, Koppelung, hydraulischen aktiven Tragarm, Stützbasis, ausgerüstet mit Geschwindigkeit-justierbarem Motor etc. Wechselstroms.

12. Hydraulischer Entleerungstransportwagen:

Dieser Transportwagen kann Trennenspule, hydraulische Bewegung transportieren und Aufzug, die Ausführung den Transportwagen wird durch Motor vier-fahrbaren Führer gefahren, den Bahn heraus die Linie und den Ausgang bewegen.

13. Elektrisches System:

Zentrale Steuertabelle.

Es besteht Kabinett, elektrisches hauptsächlichsteuerfunktionierendem Kabinett, behilflichem funktionierendem Kabinett und aus anderer Elektrik. Aufschlitzen und Zurückdrängenmotor.

Der Ausrüstungssatz-Sicherheitsschutz, der Notfall-stop& Stromausfallknopf, die Maschinehaltanzeigenlampe etc.

Hydrauliksystem 14:

Hydraulische Kraft 25L/min

Einschließlich: hydraulische Station, Ventile, Öltank, gemeinsames, weiches Rohr, hartes Rohr und so weiter.

Blatt aufschlitzen, Distanzscheibe, Raumplatte, Distanzscheibenfaß, Gummiringliste (nicht mit Maschine, benötigen Sie zusätzliche Kosten)

Anwendung:

Diese Linie ist für abwickelende, Plattenaufschlitzen und aufschlitzender Stahlprozeß die Stahlspule der Spule.
