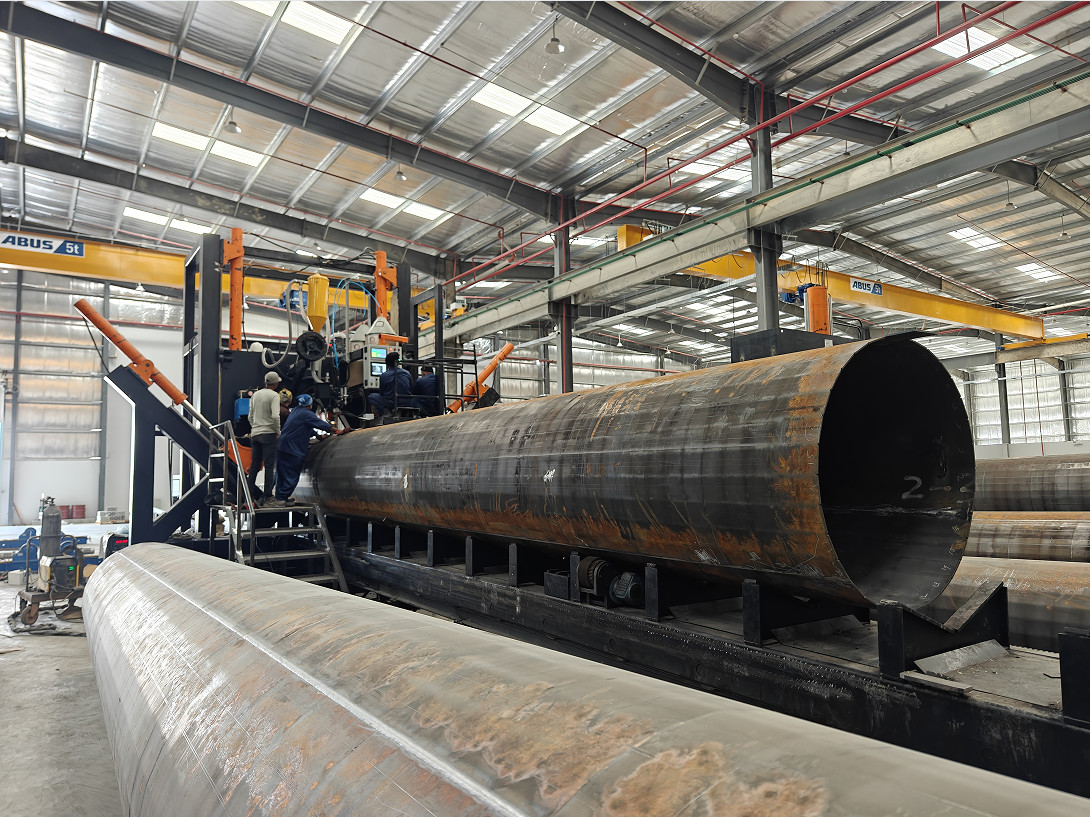

Highmast HM1200/12000 und Monopole Nahtschweißungs-Maschine

HM1200/12000

Highmast und monopole Nahtschweißungsmaschine

Die Maschine schließt die folgenden Artikel ein:

1. Lange Arbeitstabelle für das Laufkatzen- und Pfostenbewegen.

2. Hauptbockeinheit

3. Ansteuersystem für das Pfostenlaufkatzenbewegen

4. Hydraulisches Festklemmen (einschließlich festklemmende Räder für Pfosten)

5. System des versenkten Elektroschweißens, einschließlich Fütterungssystem des Schweißensdrahtes.

6. Der Fluss, der System wieder herstellt

7. Innere kupferne Stange mit Wasserkühlungssystem

8. Steigende Art Rolle, 2 Einheiten

9. Hydrauliksystem

10. Kontrollsystem



    TECHNISCHE EIGENSCHAFTEN
    1	Durchführbarer Durchmesser	300-1200mm
    2	Durchführbare Länge	12000 Millimeter
    3	Pole-Stärke	4.5~12mm
    4	Festklemmen von Fußquantität	3 Einheiten
    5	Energie des Motors für Pumpe	5,5 KILOWATT
    6	Beweglicher Motor für Laufkatze	7KW, Wechselstrom-Servo
    7	Vertikaler Reiseanschlag	1000mm
    8	Vertikale Reisefunktionskraft	39ton (2 Stücke Tonne des Zylinders x19.5)
    9	Seitenreisefunktionskraft	32ton x 2-teilig
    10	Schweißgerät	Versenktes Elektroschweißen, 630A~1000A, Basis auf Kundenseitenanforderungen. 630A~1000A
    11	SchweißensDrahtdurchmesser	2.5~4mm Schweißensdraht, die Pfostenstärke übereinstimmend, um Auswahl zu tun
    12	Arbeitsgeschwindigkeit	0.3~2m/min (Anmerkung: unterschiedliche Stärkegeschwindigkeit ist unterschiedlich
    13	Schweißende Richtung	Schweißender Anfang vom niedrigen Kurbelwellenende, zum des kleinen Endes der Welle zu übersteigen.
    14	Durchdringungsfähigkeit	90%
    15	Elektrische hauptsächlichelemente	Schneider (Frankreich-Marke)
    16	PLC	Siemens
    17	Hauptmotormarke (für Hydraulikpumpe)	Siemens
    18	Servomotor	Siemens
    19	Schweißende Energiemarke und -modell	Versenktes Elektroschweißen Kaiyuan (Fabrik Panasonics Janpan in China)
    20	Gewicht	26 Tonne
    21	Gesamtgrößen (Millimeter)	31000x5500x5100 Millimeter (LXWXH)

ANWENDUNG:

FÜR AUTOMETIC-NAHTSCHWEISSUNG POLE (für highmast, monopole usw.).

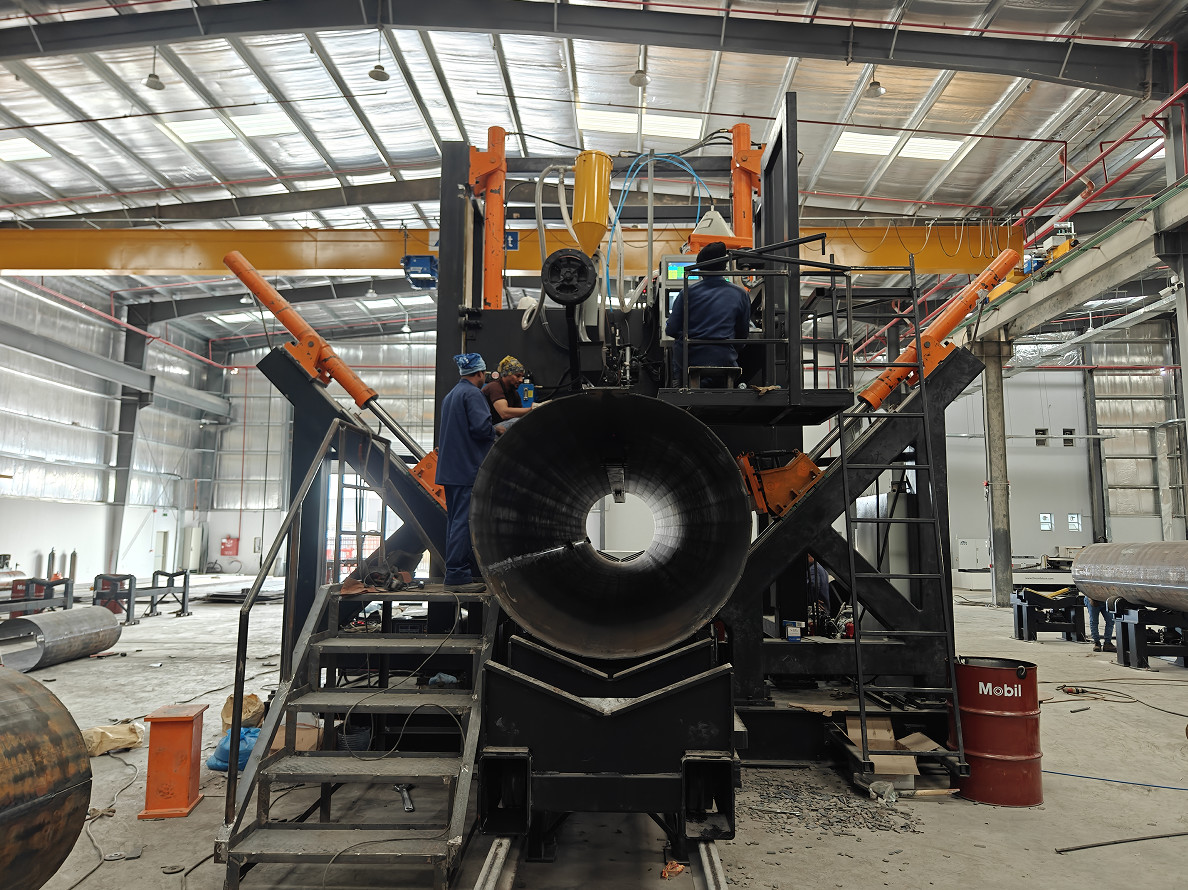

MASCHINE HIGHMAST POLE SHUT-WELDING, ist es für die polygonale Art mit einen Oberteilen oder mit zwei Oberteilen und Kreisverjüngungspfosten passend. es ist automatische schweißende Linie, die Bockart Struktur ist örtlich festgelegt und mit schweißendem System, völlig Pfostenlängenlaufkatze mit SERVOmotor für das justierbare Bewegen der Geschwindigkeit, der Hydrozylinder, des festklemmenden Rades zu drücken, um den Pfosten zu schließen und Schweißen zur gleichen Zeit zu tun.

Für den Pfosten mit zwei Nähten als zuerst Nahtschweißung beendete, steigt die untere Rolle und dreht den Pfosten auf einer anderen Nahtposition, um zweite Nahtschweißung zu beginnen.
