Produktdetails:
|
Bedingung:: | Neu | NAME: | Stahlspulentrennsäge |
---|---|---|---|
Anwendung:: | Die Stahlspule für Längsschnitt | Verkaufsstelle:: | Niedrige Kosten und hohe Geschwindigkeit |
Ursprungsort:: | WUXI, CHINA | Markenname:: | CMC |
Markieren: | 2.0mm Spule,die Linie aufschlitzt |
Stahlspule 6x1500, die Linie 0.2-2.0mm Stahlspulentrennsäge aufschlitzt
Wir können:
(1) helfen Ihnen Zug Ihr Personal. (2) Entwurf Ihre Anlage und Leistungsaufnahme berechnen. (3) senden Sie Ingenieure, um Ihnen zu helfen, die Maschinen zu installieren und Ihr Personal online auszubilden. (4) stellen die Rohstofflieferanten der hohen Qualität zu Ihnen vor Spezielle Mitteilung:
Die Garantiezeit ist ein Jahr. Wenn Sie irgendeine Frage haben, wenn Sie die Maschinen betreiben, können Sie uns anrufen, oder, E-Mail zu senden, lösen wir das Problem für Sie SO BALD WIE MÖGLICH.
|
Anwendung:
Diese Linie ist für abwickelende, Plattenaufschlitzen und aufschlitzender Stahlprozeß die Stahlspule der Spule
Technischer Parameter:
Max. Stärke 6mm, min. warm gewalzter Flussstahl des Rohstoffs der Stärke 2.5mm.
Breite des Materials: 800-1550mm
Gewicht der Stahlspule: Maximale 25 Tonnen
Innerer Durchmesser der Stahlspule: 508mm-760mm
Außendurchmesser der Stahlspule: Max.1800mm
Klemmrollendurchmesser: 190mm
Leistungsstärke der klemmenden Rolle: 2.2kw, Getriebemodell: BWD13, Rate: 187
Arbeitsgeschwindigkeit der klemmenden Rolle: 3m/min
Raue Planierenrollenquantität: 3, herauf ein, Unterseite zwei.
Rauer Planierenrollendurchmesser: 125mm
Für das Aufschlitzen von Endprodukten, Schlitzbreitetoleranz: ±0.20mm
Für das Aufschlitzen von Endprodukten, Max.weight der Spule: 15ton
Für das Aufschlitzen von Endprodukten, der innere Durchmesser der Stahlspule: 760mm
Aufschlitzen von Einheitsstärke: 2.5~4.5mm, C245
Schleifungsgrubenspezifikationen: 5500×2200mm×2500mm Length×width×depth
Aufschlitzen des Wellendurchmessers: 220mm
Aufschlitzen des Wellenmaterials: 40Cr
Aufschlitzen von Einheitshauptleistungsstärke: 37kw (960RPM), GANG BOX650
Details des Blattes, Distanzscheibe, Gummiring, sehen Zubehörliste.
Aufschlitzen des Blattmaterials: H13K, Härte HRC55-58
Schrottrückspulen-Mechanismus-Hauptleistungsstärke: YLJ6.3KG/M
Rücklaufgeschwindigkeit, Stärke 4.5mm, max. 20m/min. Stärke 2.5mm, max. Frequenzgeschwindigkeit Wechselstrom-25m/min justierbar
Rückspuleneinheits-Hauptleistungsstärke: 90kw (960rpm), Getriebe: 850
Details des Maßes, sehen befestigte Zeichnung
Führen Sie vom ganzem Gerät einzeln auf:
1. Hydraulischer Bespulungstransportwagen
Dieser Transportwagen kann Stahlspule transportieren und sie hoch- und runterrücken lassen. Gehende die Vierradführungsschiene, auf und ab wird durch Hydrozylinder beendet, wird die Ausführung den Transportwagen durch Bewegungs- und Getriebereduzierer beendet.
2. Hydraulisches decoiler
Doppel-köpfige Regenschirmart, umfassend: gelassene und rechte Einheit,
Offen und nah: Hydraulisch
Es besteht der Führer angeredeten Basis, Klammer, Filtermechanismus, decoiling Welle und aus Regenschirmart, die doppel-köpfig sind.
Das decoiler kann sich von links nach rechts bewegen und gleichzeitig zentralisieren.

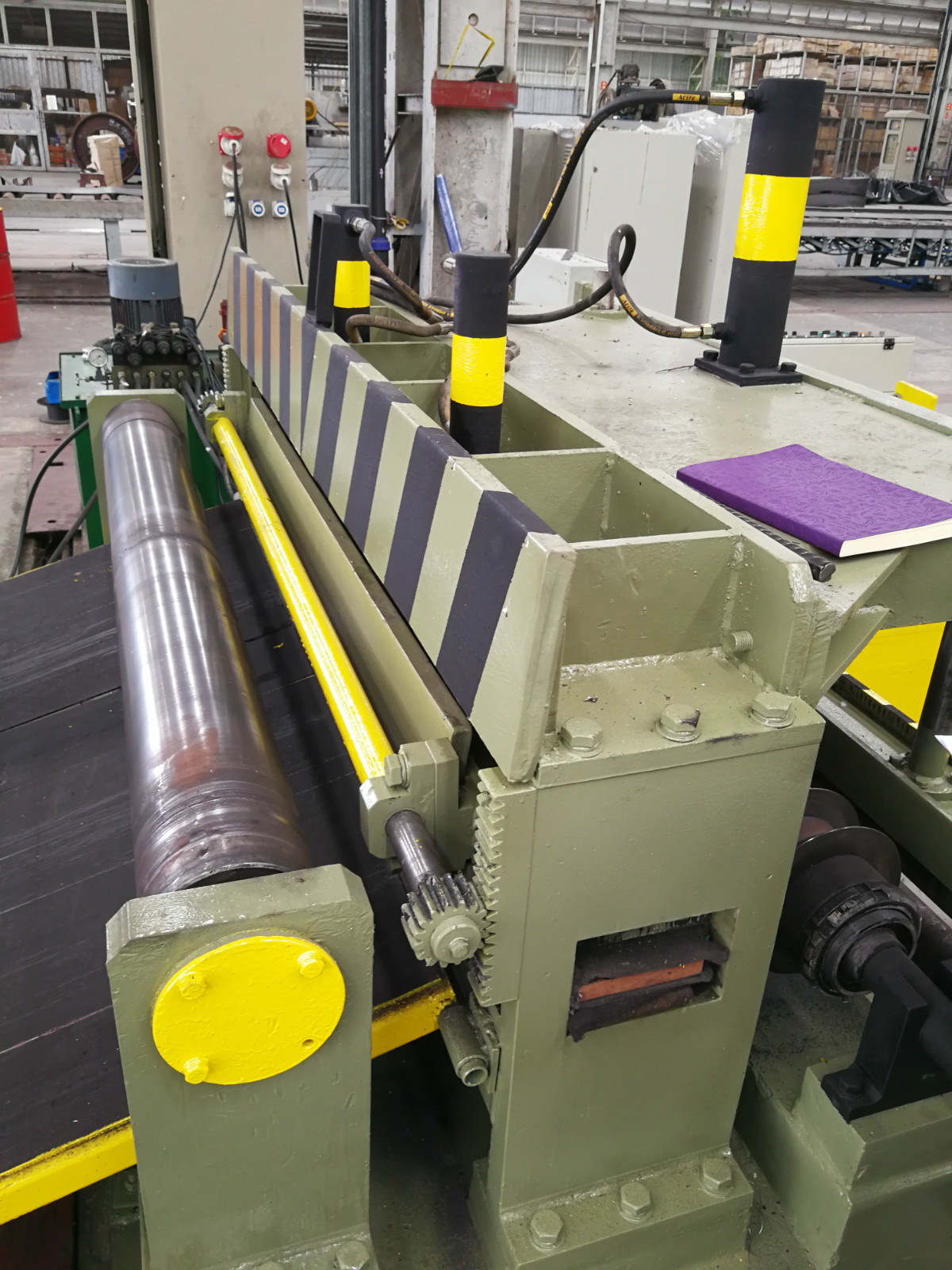

3.Light Art hydraulischer Presseführer, Schaufelkopf, Öffner, Mechanismus klemmend:
Es verfasste aus Rahmen-angeredeter Basis, hydraulischem Presseführerarm, hydraulischem Schaufel-köpfigem Mechanismus, hydraulischem Öffnermechanismus, hydraulischem klemmendem Mechanismus etc.
3,1 hydraulischer Presseführermechanismus: Er besteht dem hydraulischen Drückenführerarm, Drückenführerstahlfelge, Kettenrad wheel& aus Kettengetriebemechanismus, ausgerüstet mit der kreisähnlichen Geschwindigkeit des Feuerrads 5.5Kw, die Motor etc. verringert.
3,2 hydraulischer Schaufel-köpfiger Mechanismus: Er besteht Schaufel-köpfigem Oberteil, aus hydraulischem Schaufel-köpfigem, Schaufel-köpfigem hydraulischem lifting& Balancenmechanismus etc.
3,3 hydraulischer Öffnermechanismus: Er besteht aus Führersäule und Führungsbuchse, hydraulischer Öffner drücken u. Hebevorrichtung etc. herunter.
3,4 hydraulischer klemmender Mechanismus: Er besteht aus Klammer, Gleitstückbasis, 2 klemmende Rollen, Oberwalze, die hydraulisches lifting& Mechanismus herunterdrücken, Energieteile, Getriebe. etc.
Länge des Worktable 4.Tansition: 3m

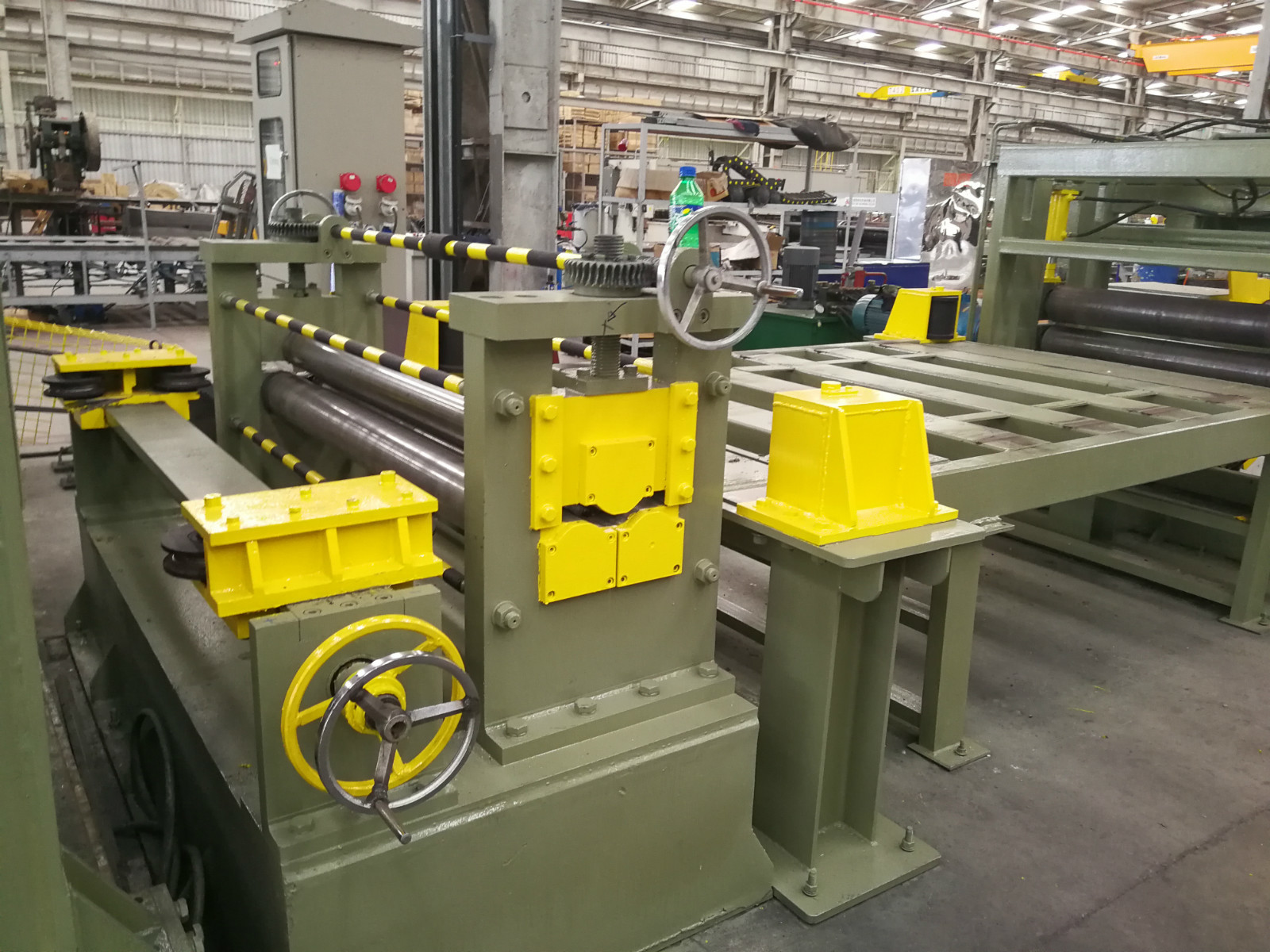

5. Raue Planiereneinheit
Die raue Planiereneinheit hat drei Rollen für das Planieren von Funktion. Es ist inaktiv Modus.
6. Lenkvorrichtung bevor dem Aufschlitzen
Lenkvorrichtung besteht, Klammer, Führungsschiene, Schraubendorn adjusting& Zentralisierungsmechanismus, niedriges Stadium des aktiven Führers, vertikaler Rollenmechanismus Arbeits.
Das ganzes Gerät vor der aufschlitzenden Einheit.
Einheit 7.Slitting:
Es besteht Mainframeteil und aus Energiefach.
Energieteil: Es besteht Hausmacht, Verlangsamer, Geschwindigkeit-justierbarem Motor Wechselstroms, Gangverteilungskasten, Koppelung, Kupplung, Verbindungsstücken, aus Universalquergetriebe etc.
Mainframeteil: Es besteht aus niedrigem Stadium, örtlich festgelegt-ähnlicher Klammer, großes Gleitstück der Blattwelle, Blattwelle zwei Stücke, aktive Klammer, Gleitstück der Werkzeugwelle, hydraulisches &exit Eintritt der aktiven Klammer, das Mechanismus justierend, elektrisches Anheben der oberen Werkzeugwelle u. justierbares mechani, etc. herunterzudrücken Blatt-ändert.

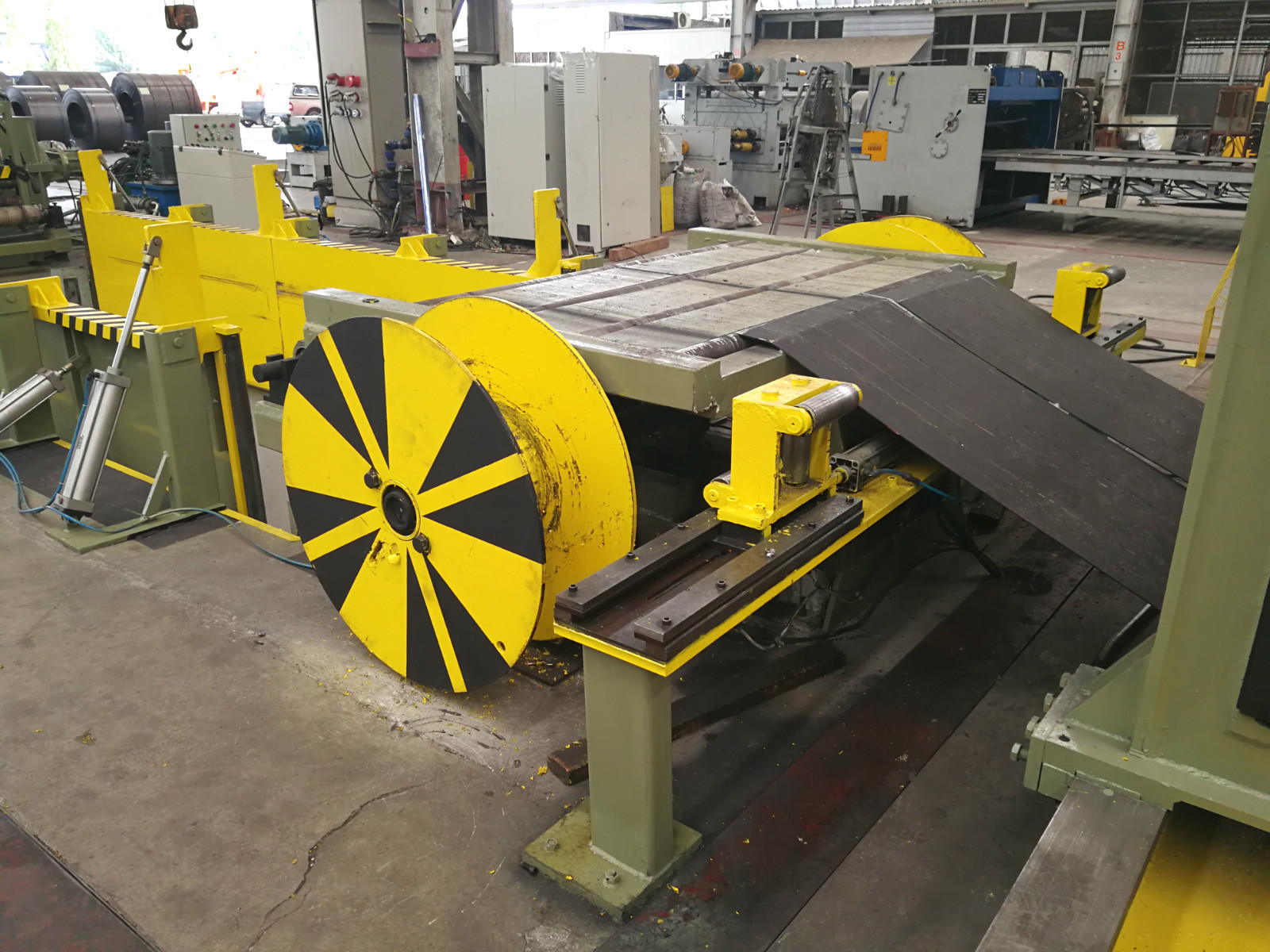

8. Schrottrückspulenmechanismus:
Es besteht der Klammer, aus Rückspulenwelle und trägt Basis, 2 Kegelrückspulenscheiben, chain& Kettenradgetriebemechanismus, Reduzierer, Koppelung, Motor etc.

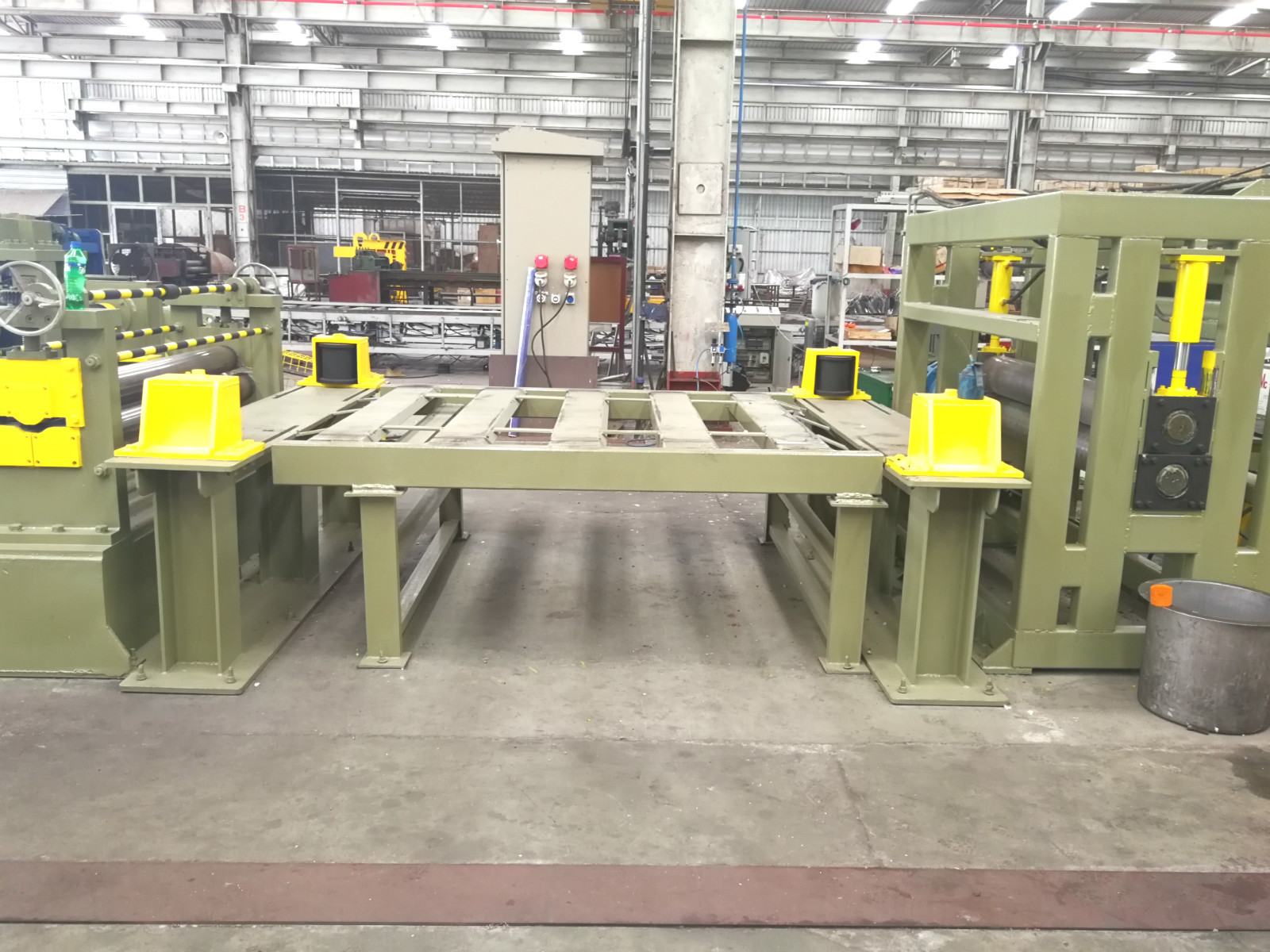

9. Schleifungs&transition Worktable:
Es besteht aus der Klammer und trägt Basis, rollerway, Halteplatte,
Schleifungsgrube Length×width×depth: als technischer Parameter
Übergang Worktable, mit Hydrozylinder für oben steigen.
Es schließt die linken und rechten zwei Teile ein.
10. Vorseparation, Spannungsmechanismus, Trennungsmechanismus der hydraulischen Presse, Platte-Unterstützungsmechanismus:
Es besteht aus der Basis und trägt Basis, vor--seperation Lager und Dämpfung Klammer und Dämpfung die Platte und Dämpfung Platte, die hydraulisches lifting& Mechanismus herunterdrücken, die Spannung, die Klammer, 2 Spannungsreflektorrollen, Presse-seperationklammer, Presse-seperationwelle, die Presse-seperation umschaltet, hydraulisch, herunterdrückt u. Hebevorrichtung, hydraulischer Platte-Unterstützungsmechanismus, der hydraulische Platte-Unterstützungslifting& Balancenmechanismus, ausgerüstet mit Trennungsblättern, Nylondistanzscheibenbüschen etc.
11. Zurückdrängeneinheit:
Es besteht aus Basis und drängt, den Gangkasten, Zurückdrängenwelle, Bogenplatte verringernd zurück und Expansion-hält Scheibe, diagonale Gleitstück expansion& Einfahrvorrichtung, hydraulischen Mund von den Zangen, die Mechanismus befestigen, Ölzylindermechanismus der Expansion &rotatary, den Filtermechanismus, Koppelung, hydraulischen aktiven Tragarm, Stützbasis, ausgerüstet mit Geschwindigkeit-justierbarem Motor etc. Wechselstroms.
12. Hydraulischer Entleerungstransportwagen:
Dieser Transportwagen kann Trennenspule, hydraulische Bewegung transportieren und Aufzug, die Ausführung den Transportwagen wird durch Motor vier-fahrbaren Führer gefahren, den Bahn heraus die Linie und den Ausgang bewegen.
13. Elektrisches System:
Zentrale Steuertabelle.
Es besteht Kabinett, elektrisches hauptsächlichsteuerfunktionierendem Kabinett, behilflichem funktionierendem Kabinett und aus anderer Elektrik. Aufschlitzen und Zurückdrängenmotor.
Der Ausrüstungssatz-Sicherheitsschutz, der Notfall-stop& Stromausfallknopf, die Maschinehaltanzeigenlampe etc.
Hydrauliksystem 14:
Hydraulische Kraft 25L/min
Einschließlich: hydraulische Station, Ventile, Öltank, gemeinsames, weiches Rohr, hartes Rohr und so weiter.
Blatt aufschlitzen, Distanzscheibe, Raumplatte, Distanzscheibenfaß, Gummiringliste (nicht mit Maschine, benötigen Sie zusätzliche Kosten)
