Wirtschaftliche hohe Fertigungsstraße/Schneidemaschine heller Pfosten des Mastes für hellen Pfosten 12000mm

Wirtschaftlicher Schnitt zur Längen-Linie - heller Pole-Maschine für 6m 8m 10m 12m 14m heller Pole ohne Scher-und Führer-Einheiten.

Schnelles Detail:

Beschreibung:

Technischer Parameter

1. Stärke des Materials: 2mm-6.0mm für warm gewalzten Flussstahl Q235A

2. Breite des Materials: 800-1600mm

3. Gewicht der Stahlspule: Maximale 15 Tonnen

4. Innerer Durchmesser der Stahlspule: Φ500mm-Φ750mm

5. Planieren von Geschwindigkeit: 5 - 15m/min

6. Zahl des Planierens von Rollen: 13

7. Planieren des Rollendurchmessers: 130mm

8. Längenstrecke für Skala: 2000~12000mm Übereinstimmungsrequirments.

10. Toleranz der Schneidlänge: ±15mm (Basis auf 8m Längenplatte)

11. Hauptplanierenleistungsstärke: 37kw (Summe über 57KW)

12. Breitenbereich für Maschine: ungefähr 7000mm

Anwendung:

Es ist für das abwickelende, planierende, schneidene, Kratzenrandaufschlitzende und aufschlitzender Prozess Material des hellen Pfostens der Verjüngung, um eine kleine Seitenbreite zu erhalten, eine Stahlplatte der großen Breite der Seite.

Spezifikationen

1. Stahlbespulungstransportwagenauto:

Auf und ab: Hydraulisch

Horizontales Bewegen: motorisiert

Max.loading-Gewicht: 15Tons

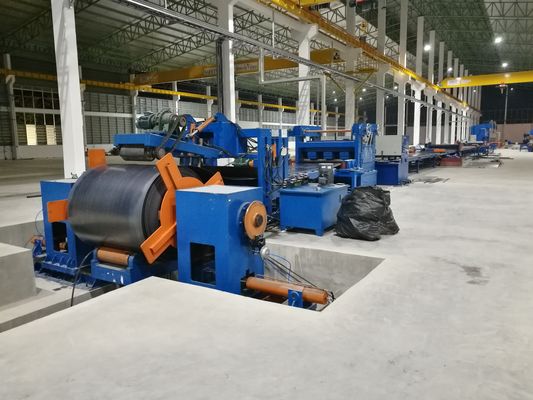

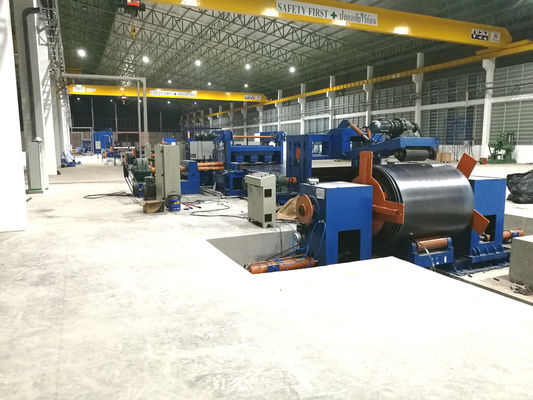

2. Hydraulische doppel-köpfige Regenschirmart decoiler:

Einschließlich: Motorisiert zahlen Sie sich, Motor, Reduzierer aus,

Das Kettensystem nimmt die Verschiebung, um sich zu drehen. Die Rotationsrichtung kann rechtsläufig und unclockwise sein.

Offen und nah: Hydraulisch

Max.loading-Gewicht: 15Tons

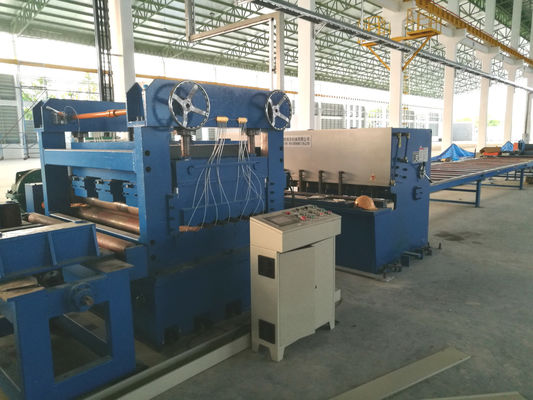

3. Planieren der Einheit: (zwei gelegte Art),

Planierer mit zwei Schichtrollen,

13 Rollen, einschließlich 2 Fütterungsrollen, 11 Planierenrollen

Planieren des Rollenmaterials: 42Cr. Durchmesser: 130mm, WENN Sie gelöscht werden

Zwei Schichten, die Rollen, MotorantriebSchnecke planieren, um herauf Schichtbewegung auf und ab zu justieren.

Kraftübertragungssystem umfasst justierbaren Motor der Geschwindigkeit, Reduzierer und so weiter.

Fütterungsrollen Auf-/Ab-Bewegung ist mit hydraulischem.

Einheit ist mit leitendem systeml

Längenmessen

Die Länge, die Kodierer zählt, ist auf die Rolle installiert

4, schneiden (manueller Plasmaschneider vorbereitet vom Kunden)

5. Zweiseitige aufschlitzende Einheit.

Es ist für das Aufschlitzen des Kratzenrandes der warm gewalzten Stahlplatte, um die genaue Breite für hellen Pfosten zu erhalten.

Es ist auf dem rollenden scherenden Prinzip niedrig, das Stahlblech zu schneiden. Es gibt einen Transportwagen in der Front der aufschlitzenden Einheit. Es ist zur Steuerung der gerade Ausschnitt. Durch Änderung die Position des aufschlitzenden Blattes, zum unterschiedlicher Größe Franc der unterschiedlichen Breite des Blattes des hellen Pfostens zu erhalten.

Einschließlich:

Auflagetisch mit der Schiene

Festklemmen des Blatttransportwagens, Einteiler

Doppelte Blätter schreiben den Rand, der Einheit mit Motor und Getriebe aufschlitzt.

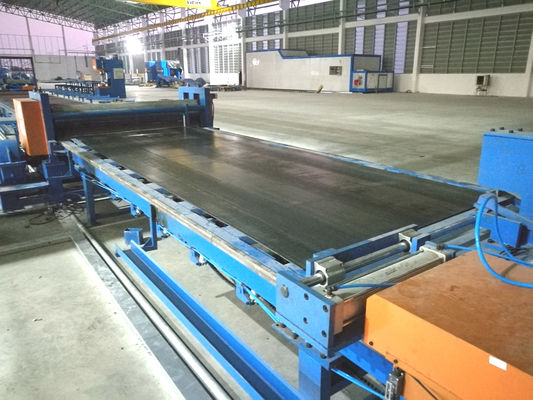

6. Verjüngung, die Einheit aufschlitzt

Die Verjüngungstrennsäge ist auf dem rollenden scherenden Prinzip niedrig, das Stahlblech zu schneiden. Es gibt einen Transportwagen in der Front der aufschlitzenden Einheit. Es ist zur Steuerung der Verjüngungsausschnittgrad. Durch Änderung die Position des Stoppers auf dem Transportwagen, zum der aufschlitzenden Rate der Verjüngung zu steuern.

Einschließlich:

Auflagetisch mit der Schiene

Festklemmen des Blatttransportwagens, Einteiler

Einzelne Blätter schreiben den Rand, der Einheit mit Motor und Getriebe aufschlitzt.

7. Ballart Stütztabelle für fertiges Verjüngungsblatt

8. Elektrisches System:

Zentrale Steuertabelle.

PLC, Wechselstrom-Fahrerinverter haben die Eigenschaft der schnellen Antwort und der guten Tätigkeit, die die messende Genauigkeit und die Fahrgeschwindigkeit effektiv steuern kann.

9. Hydrauliksystem:

Hydraulische Kraft 25L/min

Einschließlich: hydraulische Station, Ventile, Öltank, gemeinsames, weiches Rohr, hartes Rohr und so weiter.

Was ist der Unterschied mit unserem Standardschnitt bis Länge und wirtschaftliches?

Verglichen mit Standardschnitt mit Länge, hat die wirtschaftliche Art nicht 1) hydraulisches führen-Drücken, Schaufel-köpfiges, Klemm- und Fütterungsgerät

Der Benutzer muss Kran, um und Innung verwenden der Blattkopf zur Planiereneinheit anzuheben

2) scherende Maschine des hydraulischen Schwingenstrahls: QC12Y-6X2000

Der Benutzer muss manuelle Plasmaschneidermaschine benutzen, um das Blatt zu schneiden.

Kommunikation mit Kunden

: Wie zu geschnittenem Blatt mit einer kleinen Seitenbreite und zu einem großen Breitenseitenblatt durch diese Maschine?

B: Zuerst gibt es eine zweiseitige aufschlitzende Einheit, ist sie für das Aufschlitzen des Kratzenrandes der warm gewalzten Stahlplatte, um die genaue Breite für hellen Pfosten zu erhalten, und dann können wir unsere Verjüngung benutzen, die Einheit aufschlitzt, um das Stahlblech in 2 Stücke mit einem kleinen und einem der Seite größeren Seitenblatt zu schneiden. Es gibt einen Transportwagen in der Front der aufschlitzenden Einheit. Es ist zur Steuerung der Verjüngungsausschnittgrad. Durch Änderung die Position des Stoppers auf dem Transportwagen, zum der aufschlitzenden Rate der Verjüngung zu steuern.

: Wievielen Modellen tun uns haben für Schnitt zur Länge?

B: Wir haben drei Arten, Meter 6X1600-12meters (die maximale Schneidlänge ist 12meters), 6X1600-14 (maximale 14 Meter) und Meter 6X1600-16 (maximale 16 Meter)

: Wie lang Ihre Qualitätsgarantiezeit ist

Ein Jahr. Und wenn die Maschine in der Kundenwerkstatt ankommt, schicken wir Ingenieur zum In Auftrag geben der Maschine und geben Training. Aber auch, der Kunde kann ihren Ingenieur zu unserer Werkstatt vor Lieferung studieren lassen.
