Produktdetails:
|
| Zertifizierung: | CE/ISO9001 | Spannung: | 380v, 50Hz |
|---|---|---|---|
| Rohstoff: | PPGI | Garantie: | 1-jährig, 12 Monate |
| Farbe: | Besonders angefertigt | Rollen-Material: | 45#Steel Chrome überzog |
| Markieren: | PPGI-Sperren-Rolle,die Maschine bildet |
||

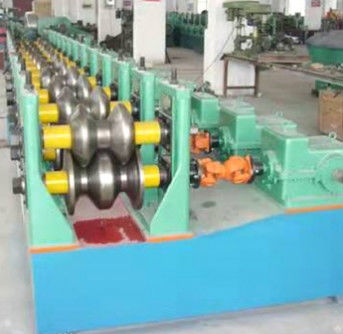

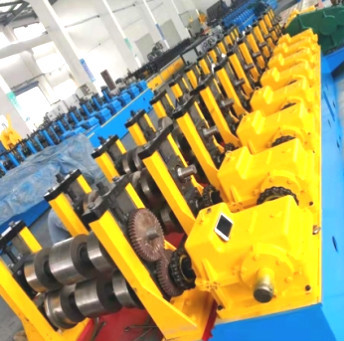

Landstraßen-Sperren-Rolle Strahl ISO9001 350H, die Maschine bildet
I.Product-Beschreibung
| 1 | Modell nein. | Hochgeschwindigkeitsboden-Plattform-Stahlrollenform-Maschine |
| 2 | Stärke | 0.3-0.8mm |
| 3 | Coli-Material | GI |
| 4 | Die Tragfähigkeit des manuellen decoiler | 6,5 Tonnen |
| 5 | Wellenmaterial | 45#steel |
| 6 | Heraus Durchmesser | Besonders angefertigt |
| 7 | Zahlen der Formung von Schritten | Besonders angefertigt |
| 8 | Getriebe | Kettengetriebe |
| 9 | Formung von Geschwindigkeit | 8-12m/min |
| 10 | Hauptleistungsstärke | 3kw |
| 11 | Spannung | 380V50HZ dreiphasig oder wie erforderlich |
| 12 | Maß | 7*1.3*1.3 |
| 13 | Schnitt | hydraulischer Ausschnitt |
| 14 | Blattmaterial | Stahl Cr12 mit gelöschtem behandeltem 60-62°c |
| 15 | Kontrollsystem | PLC (Delta) |
| 16 | Längentoleranz | ±1mm |
| 17 | Ersatzteile |
1 einfache demaged Teile: Nase 2pcs, Sicherungseinsatz 4pcs Matte des Gummis 2: PC 1 Schlüssel mit 3 Bolzen: PC 1 |
| 18 |
Die ganze Linie einschließlich: Manuelles decoiler, Rolle, die Maschine, hydraulische Station bildet, hydraulischer Schneider, PLC-Kontrollsystem, Durchbruchtabelle. |
|
II.Basic-Maschinenparameter
Material: Q345B galvanisiertes Blatt
Stärke: 2,5|3.0mm
Breite: 450-476mm
Gewicht: 65KG
Spezifikationen von Produkten
Produkt: Nebenerscheinungszeichnung
Produktbreite: 310mm ± 5mm
Produkthöhe: 81mm ± 5mm
Produktbeschreibungen
Formverfahren: Cold roll Formung
Produktionsgeschwindigkeit: ≤10m/Minute
Fütterungsrichtung: linke Zufuhr
Hauptspannung: 380V, 50Hz
Einheitsgesamtleistung: über 20.7KW
Antriebsachsenlager: 6026
Turbo-Aufzug: SWL10-3/23-FU3
Hauptantriebsmotor: YVP180M-4-15
Reduzierer: ZQ500-48.57
Wallboardmaterial: A3
Wellenmaterial: 40
Formmaterial: Gcr15

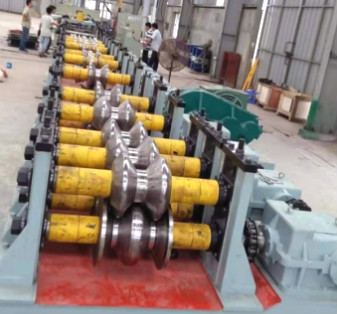

III, Überblick über Ausrüstungsstruktur
Die Einbauebene wird durch Stahlplatte A3, nach alternder Behandlung, der Struktur mit 3 Rollen verarbeitet, 1 ober und 2 niedriger, nimmt die untere Rolle eine örtlich festgelegte Struktur an, nimmt die obere Rolle Schieberbewegungsanpassung an, und 3 Sätze Turbinenkasten-Antrieb angetrieben durch den Motor, um das obere zu justieren und niedriger wird der Turbinenkasten durch eine Pleuelstange angeschlossen, um die Synchronisierung von 3 Sätzen Kästen sicherzustellen, und die 3 unabhängigen Wandplatten werden durch eine Welle angeschlossen, um den Parallelismus der ganzen Maschine sicherzustellen. Der Durchmesser der Rollenwelle ist 110mm. Es gibt zwei Sätze Formen auf das links und das recht, einer für den inneren Bogen und einer für den äußeren Bogen und einem Satz des Hauptmotors 15KW. Es wird durch einen Reduzierer ZQ500 gefahren, der die linken und rechten unteren Wellen durch Gänge fährt. Das Gangmodul ist 10m, verließ einer für jeden und recht. Das Produkt wird durch die Operationskonsole verarbeitet.
IV, Anlagenkonfigurationscheckliste
| Nein |
Teil-Name |
Quantität |
| 1 |
Formung der Form |
Ein Satz Formen auf jeder Seite |
| 2 |
15KW Antriebsmotor |
1Set |
| 3 |
Formung der Formwelle |
3Sets |
| 4 |
Turbo-Aufzug |
3Sets |
| 5 |
Anhebender Antriebsmotor |
1Set |
| 6 |
Reduzierer ZQ500 |
1Set |
| 7 |
Elektrische Konsole |
1Set |
| 8 |
AusrüstungsAnkerbolzen |
1Set |

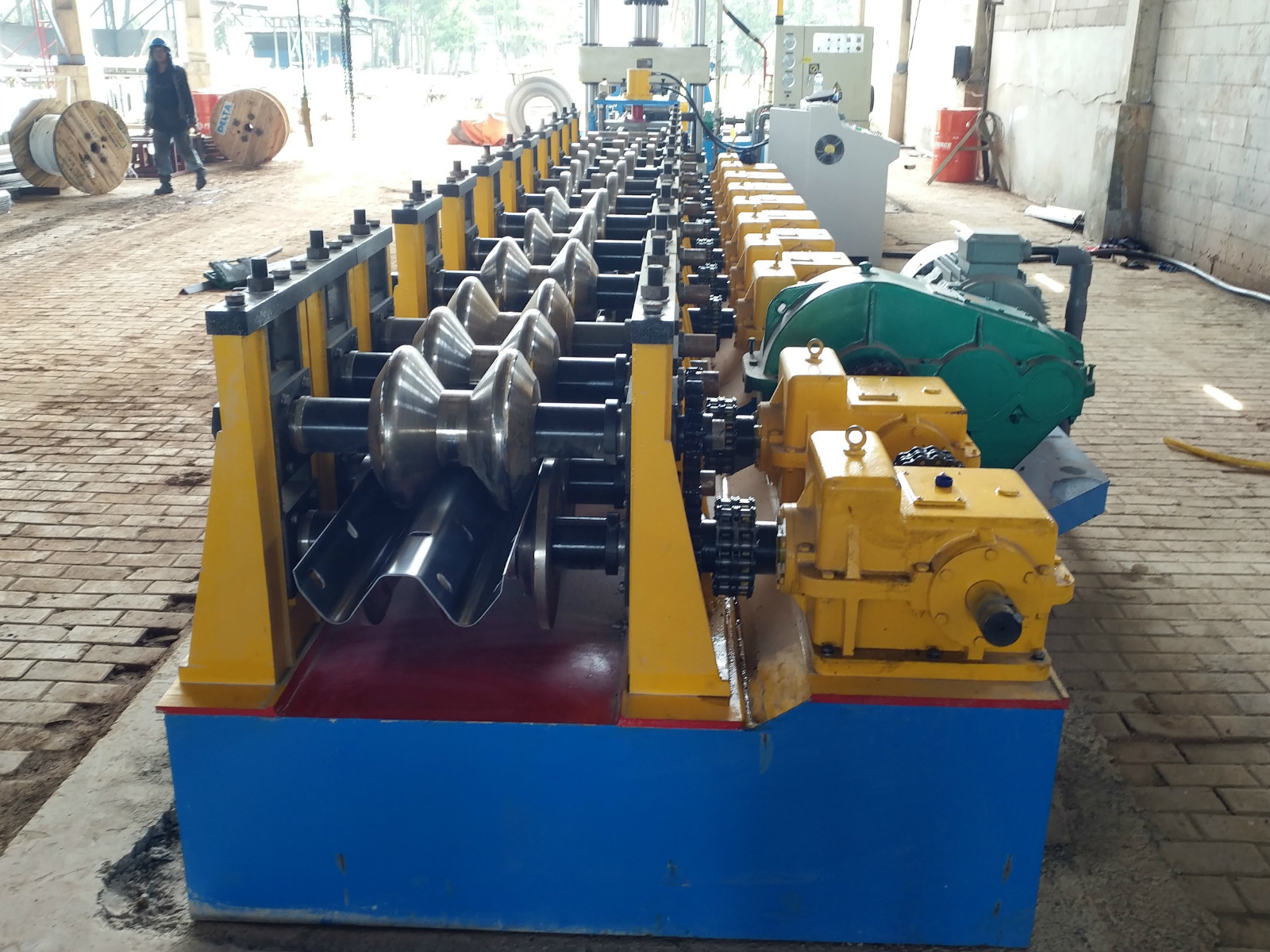

V.Equipment-Strukturdiagramm:
