500W 1500 x Faser-Laser-Schneidemaschine CNC-3000 für Blatt-Platte

500W 1500 x Faser-Laser-Schneidemaschine CNC-3000 für Blatt-Platte

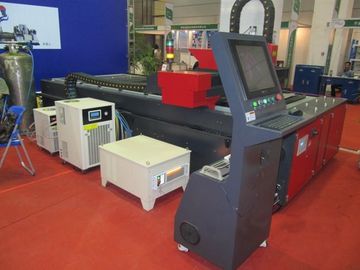

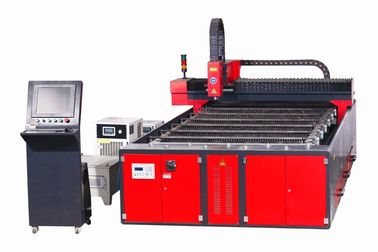

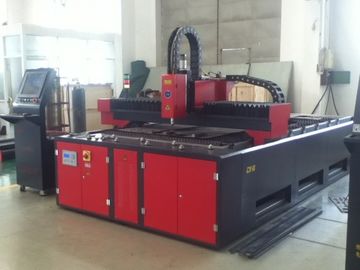

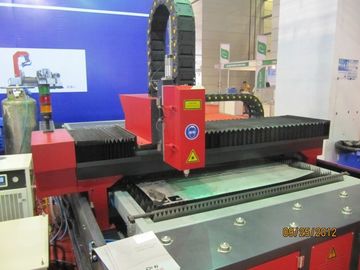

500W 1500 x Faser-Laser-Schneidemaschine CNC-3000 für Blatt-Platte 500W 1500 x Faser-Laser-Schneidemaschine CNC-3000 für Blatt-Platte 500W 1500 x Faser-Laser-Schneidemaschine CNC-3000 für Blatt-Platte 500W 1500 x Faser-Laser-Schneidemaschine CNC-3000 für Blatt-Platte

Großes Bild :  500W 1500 x Faser-Laser-Schneidemaschine CNC-3000 für Blatt-Platte

Produktdetails:
Herkunftsort: Wuxi, China
Markenname: CMC
Zertifizierung: ISO9001
Modellnummer: FL-3015
Zahlung und Versand AGB:
Min Bestellmenge: 1
Preis: According detail requirement
Verpackung Informationen: Passend für Containerverschiffung
Lieferzeit: Übereinstimmung von Anforderung
Zahlungsbedingungen: Anzahlung 30% T/T, 70% T/T bevor dem Versenden
Versorgungsmaterial-Fähigkeit: Übereinstimmung von Anforderung

500W 1500 x Faser-Laser-Schneidemaschine CNC-3000 für Blatt-Platte

Beschreibung
Markieren:

CNC Laserschneidanlage



500W 1500 x Faser-Laser-Schneidemaschine CNC-3000 für Blatt-Platte







1. Effektdiagramm der Ausschnittbeispielverarbeitung



500W 1500 x Faser-Laser-Schneidemaschine CNC-3000 für Blatt-Platte 0



Werbung fasst das Blech ab, das Werkstückausschnitt verarbeitet



2. ☆ grundlegende Einleitung







Werbung fasst das Blech ab, das Werkstückausschnitt verarbeitet







2. Grundlegende Einleitung



Laser-Schneidemaschine der Faser-FL-3015 wird durch leistungsfähigen Laser erzielt, der auf Gegenstand gerichtet wird, um das sofortiges Schmelzen und Verdampfung zu verursachen, wenn ursprünglicher Faserlaser aus IPG Laser-Gruppe importiert ist, in Deutschland. Automatischer Ausschnitt wird durch digitalisiertes Mechanikersystem gesteuert. Diese Maschine hat die Technologien von Laser-, digitalen und genauenmechanikern kondensiert.

2.1. Entworfene und unabhängige Operationstabelle der aufgeteilten Art. Sie kann entsprechend der Bedingung bewegt werden. Bequeme und einfache Operation.

2.2. Importierte Servobewegungsfunktionstabelle, reisender Bereich 1500mm*3000mm.

2.3. Laser-Kopf kann durch die z-Achse, reisender Bereich 0-100mm justiert werden









3. Hauptmerkmale



3.1. Er kann weit verbreitet sein, Platten wie zu schneiden: Edelstahl, Kohlenstoffstahl, Aluminium, etc.

3.2. Starke Ausschnittfähigkeit: Art 500W kann rostfreier Schnitt bis zu 8mm.

3.3. Niedriger Ausschnitt gekostet: Er kann mit Luft schneiden, und seine Kosten sind USD 0,5 - 1. Die genauen Kosten umfassen Strom 3-6 Grad pro Stunde, Linsenschutz USD 0,08 - 0,16 pro Stunde und nicht alle mögliche anderen Kosten. Wenn Sie O2 oder N2 benutzen, sollten die Kosten durch USD 2,4 - 4,8 erhöht werden. (Da die Form und die Stärke unterschiedlich sind, ist der Gasverbrauch. unterschiedlich)

3.4. Schnelle Schnittgeschwindigkeit, hohe Leistungsfähigkeit, sicherer Betrieb und stabile Leistung.

3.5. Gute Qualität, glatter und feiner Blick der kleinen Verzerrung draußen.

3.6. Importierter Servomotor und Zahnradgetriebe, zum des genauen Ausschnitts zu garantieren. Schnittfreudige Präzision.

3.7. Engagierte Software ermöglicht sofort entworfen zu sein oder verarbeitet worden der Grafik oder Text. Flexible und einfache Operation.









4. Angewandtes Material



Anwendbar auf den Schnitt auf Platte oder Rohr im Edelstahl, im Kohlenstoffstahl-, legiertemstahl, im Federstahl, im Aluminium, im Kupfer, im Titan, in etc. Es hat ausgezeichneten Verarbeitungseffekt auf Arten des harten spröden legierten Stahls.









5. Einsatzbereiche



Weit verbreitet in der Blechverarbeitung, in den Metallwaren, im Küchengerät, im hoch-entschlossenen Gerät, im Schaltschrank, in den Autoteilen, in den Gläsern, in den Plakaten, im Handwerk, in der Beleuchtung und in den genauen Teilen.









6. Hauptstruktur-Spezifikation



Laser-Schneidemaschine der Faser 500W-FL-3015 besteht Maschinenkörper, Faserlaser, Schaltkasten, Luftreinigungssystem und CNC-Kontrollsystem.







Technische Spezifikation



Optische Parameter Einheit 500W
Abspielmodus CW, QCW
Mittelstrahlungswellenlänge Nanometer 1070-1080
Standardspitzenleistung W 500
Strahlnqualität mm*mrad 4
Justage von Geschwindigkeit kHz 5
Getriebefaserdurchmesser μm ≥50
Ausgangsleistungsstabilität (langfristig) % ±2
Energie VAC 400-460
Leistungsaufnahme Kilowatt 2







System-Struktur



Serie nein. Name

Quantität

(Stück)

Anmerkungen
1 Faserlaser 1 Vorlage importiert
2



Optisches System

Geschwindigkeitsexpansionslinse

Spektroskop

Fokussierungslinse

1 Nimmt deutsche den entworfenen Technologie und Special an. Optische Linse beeinflussen direkt die Qualität von facular, den Affekt die Qualität der Ausschnittnaht und -flansches, Schnittgeschwindigkeit und Stärke.
3 Panasonic-Servomotor 1

Panasonic-Servomotor und Panasonic-Fahrer.

Importierte Schraube und Schienen von Taiwan

4 Steuersystem 1 PC
5 Laser-Anzeichensystem 1 Halbleiter (rotes Licht)







Hauptausrüstung führen zu gute Eigenschaften: Laser-Generator und optische Linse. Wir benutzen elektrische Komponenten Schneiders.



Cnc-Operationstabelle Sie nimmt Stahlkonstruktionsschweißen an, den verarbeitenden Druckausfall, Hochleistungsgestellaufbau, importierte rollende Schraube TBI, Zwischenlagenschiene HIWIN und Panasonic-Servomotor. Sie hat behilfliche Ausrüstung fest von entladen, von drücken und von Stanzen.









7. Technische hauptsächlichparameter





Spezifikation Parameter
Laser-Länge 1064nm
Max. Laser-Energie 1000W
Positionierung Anzeichen des roten Lichtes
Effektiver Verarbeitungsbereich 1500mm*3000mm
X-/Yachse Wiederholung, die Präzision in Position bringt ±0.03mm
Max. Ausschnittstärke des Kohlenstoffstahls 8mm
Max. Schnittgeschwindigkeit des Kohlenstoffstahls

0.8mm Stärkeedelstahl, 12-14m/min,

1.0mm Stärkeedelstahl, 10-12m/min

Stützdokumente DXF etc. (Unterstützungsselbst-CAD-Software, CorelDraw-Software)
Gesamtleistung verbraucht ≤ 20KW
Stromversorgung

Wechselstrom 3 Drähte der Phasen 4

380V, 50Hz/60Hz/60A





8. Ausschnitt-Parameter



Stärke (Millimeter) Material Maximale Schnittgeschwindigkeit (m/min) Behilfliches Gas
1 M.S. 8 Sauerstoff
2 4,5
3 3
4 2
5 1,5
6 0,8
1 S.S 6 Stickstoff
2 3
3 1,5
1 Aluminiumlegierung 3
2 1,5





9. Technische Parameter



Modell FL-3015
Laser-Wellenlänge 1070nm
Maximale Laser-Energie 500W (CW)
Arbeitsbereich 3000mmX1500mm
Anschlag der Achse X 3000m
Y-Achsenanschlag 1500m
X, y-Achse, die Genauigkeit in Position bringt ±0.05mm
X, Y, z-Achsenwiederholung, die Genauigkeit in Position bringt ±0.03mm
X, maximale Geschwindigkeit NO-aufgabe einzelne Achse Y 20min
Maximale Interaktionsgeschwindigkeit X-/Yachse 40min
Maximale axiale Beschleunigung X/Y 1.0G
Cnc-System LASERCUT
Maximales Ladegewicht 500KG
Phase 3
Nennspannung 380V
Frequenz 50Hz
Schutzniveau der Netzspannung IP54
Ganzes Gewicht 2250KG





10.  Ausrüstungskomponenten



Einzelteil Name Spezifikation Menge
1 FL-3015 3000mm*1500mm 1 Satz
2 Faser-Laser 500W 1
3 Cnc-System LASERCUT 1
4 Laser-Ausschnittkopf USA-lasermech 1
5 Wasserspender   1 Satz





11. Technische Dokumente geliefert



Einzelteil Technische Dokumente Einheit Quantität
1 Operationsanweisungen Satz 1
2 Software unter Verwendung der Anweisungen Satz 1
3 Spezielle Laser-Ausschnitt-Software Satz 1
4 Produktbescheinigung Satz 1
5 Maschinenladeliste Stück 1





12. INSTALLATION U. BEAUFTRAGUNG



VERKÄUFER-Personal überwacht die Maschineninstallation und -beauftragung

Der Service enthält von:

1. Versorgung qualifizierte Techniker.

2. Überwachung des Personals des Kunden für:

a) Positionierung der Maschine

b) Kabelführung und Schläuche vom Service-Eingang

c) Verbindung von elektrischen Kabeln und von Gasschläuchen zur Maschine

3. Die Verantwortung des Kunden

a) Ein Luftkompressor (hauptsächlich benutzt in den pneumatischen Bewegungen)

b) Eine Flasche flüssiger Sauerstoff (vorzuziehend mit einer Verflüssiger)

c) Energie: 380V 50HZ 3 Phasen (mit einem Regler 30KW)

d) Gase, Luft und Stromversorgungen sind für die Verbindung zur Maschine an den ernannten Punkten verfügbar.

e) Kunde soll sicherstellen, dass der Standort vor dem Anfang der Installation klar ist und justiert und ausbildet.

f) Arbeitsbeschaffung, Massaker und Versicherung, zum der Maschine zu entladen und mit Installationsarbeit unter Leitung des DADE-Montageleiters zu unterstützen

g) Versorgung von mechanischen Monteuren und von einem elektrischen Monteur während der Dauer der Installation.

h) Versorgung Platte und Verbrauchsmaterialien für Inbetriebnahmeprüfung, Maschinenausrichtung und Training.

i) Wetterfestes Gebäude, als Garantie ist leer, wenn Maschine abhängig von Elementen ist

j) Passender konkreter Boden





13. Ausbildung



1. An der Fertigstellung der Beauftragung, beginnt VERKÄUFER-Techniker Training.

Der Kunde stellt genügendes Material und Verbrauchsmaterialien zur Verfügung, um zufrieden stellende Fertigstellung zum Training sicherzustellen.

2. Das Training enthält von:

a) Überblick über Maschine

b) Steuern Sie Eigenschaften und Operation

c) Bearbeiten Sie Wartung und Anpassung maschinell

d) Überwachte Ausführung Maschine

Das Training des Operators ist mit der Installation gleichzeitig, deshalb muss Personal an allen verfügbar sein

Zeiten.
