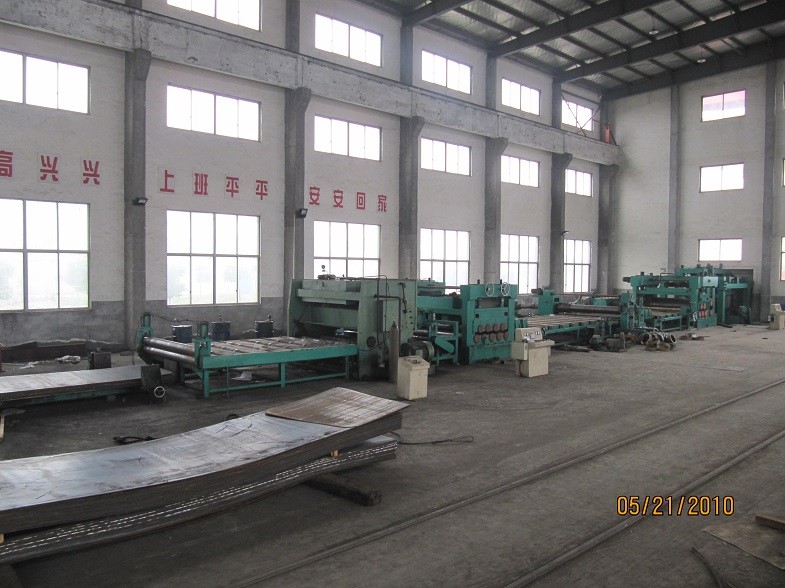

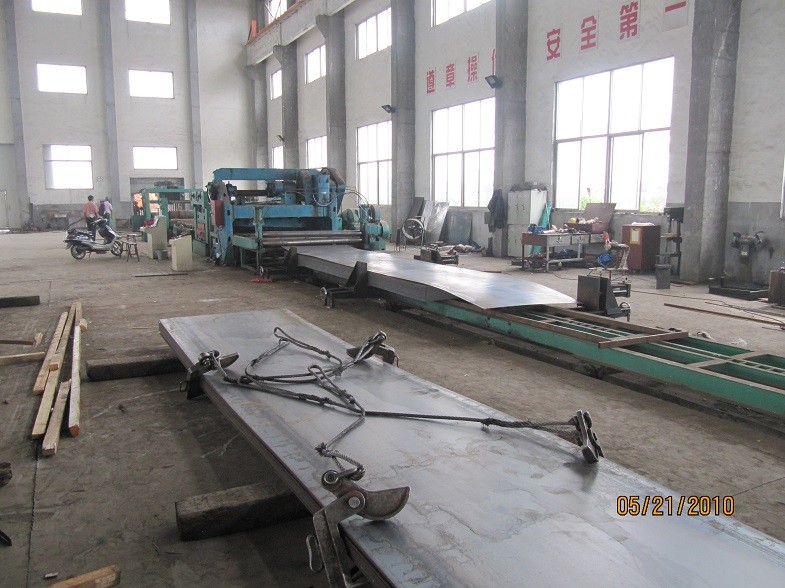

Wirtschaftliche hydraulische Verjüngungs-Schneidemaschine für den hellen Pfosten industriell



Wirtschaftlicher Schnitt zur Längen-Linie - heller Pole-Maschine für 6m 8m 10m 12m 14m heller Pole ohne Scher-und Führer-Einheiten.







Schnelles Detail:



Name	Produkt anderer Name	Markenname	CMC
Schneiden Sie zur Längenlinie für hellen Pfosten	Decoiler, Stahlspulenschneidemaschine, Aufschlitzen, Schneidemaschine für hellen Pfosten; Verjüngungsmaschine	Eigenschaft	Unsere Linie ist mit dem traditionellen Schnitt von Länge verschieden, können Sie Leiter-förmiges Blatt mit einer kleinen und einer größeren Seitenseitenbreite erhalten
Schnittkapazität	2-6mm in der Stärke 12000mm in der Länge 800-1600mm in der Breite	Verwendung industriell	StraßenlaternePfosten industriell





Beschreibung:



Technischer Parameter

1. Stärke des Materials: 2mm-6.0mm für warm gewalzten Flussstahl Q235A

2. Breite des Materials: 800-1600mm

3. Gewicht der Stahlspule: Maximale 15 Tonnen

4. Innerer Durchmesser Stahlc-Öls: Φ500mm-Φ750mm

5. Planieren von Geschwindigkeit: 5 - 15m/min

6. Zahl des Planierens von Rollen: 13

7. Planieren des Rollendurchmessers: 130mm

8. Längenstrecke für Skala: 2000~12000mm Übereinstimmungsrequirments.

10. Toleranz der Schneidlänge: ±15mm (Basis auf 8m Längenplatte)

11. Hauptplanierenleistungsstärke: 37kw (Summe über 57KW)

12. Breitenbereich für Maschine: ungefähr 7000mm





Anwendung:



Sie ist für das materielle Abwickelen des hellen Pfostens, das Planieren, den Schnitt, das Kratzenrandaufschlitzen und aufschlitzenden Prozess der Verjüngung, um eine kleine Seitenbreite zu erhalten, eine große Seitenbreitenstahlplatte.





Spezifikationen



1. Stahlbespulungstransportwagenauto:

Auf und ab: Hydraulisch

Horizontales Bewegen: motorisiert

Max.loading-Gewicht: 15Tons

2. Hydraulische doppel-köpfige Regenschirmart decoiler:

Einschließen: Motorisiert zahlen Sie sich, Motor, Reduzierer aus,

Das Kettensystem nimmt die Verschiebung, um sich zu drehen. Die Rotationsrichtung kann rechtsläufig und unclockwise sein.

Öffnen Sie sich und schließen Sie: Hydraulisch

Max.loading-Gewicht: 15Tons

3. Planieren der Einheit: (zwei gelegte Art),

Planierer mit zwei Schichtrollen,

13 Rollen, einschließlich 2 Fütterungsrollen, 11 Planierenrollen

Planieren des Rollenmaterials: 42Cr. Durchmesser: 130mm, WENN Sie gelöscht werden

Zwei Schichten, die Rollen, MotorantriebSchnecke planieren, um herauf Schichtbewegung auf und ab zu justieren.

Übertragungssystem umfaßt justierbaren Motor der Geschwindigkeit, Reduzierer und so weiter.

Fütterungsrollen Auf-/Ab-Bewegung ist mit hydraulischem.

Einheit ist mit leitendem systeml

Längenmessen

Die Länge, die Kodierer zählt, ist auf die Rolle installiert



4, schneiden (manueller Plasmaschneider vorbereitet vom Kunden)

5. Zweiseitige aufschlitzende Einheit.

Sie ist für das Aufschlitzen des Kratzenrandes der warm gewalzten Stahlplatte, um die genaue Breite für hellen Pfosten zu erhalten.

Sie ist auf dem scherenden Prinzip des Rollens niedrig, das Stahlblech zu schneiden. Es gibt einen Transportwagen in der Front der aufschlitzenden Einheit. Es ist zur Steuerung der gerade Ausschnitt. Durch Änderung bedecken die Position des aufschlitzenden Blattes, zum unterschiedlicher Größe Franc der unterschiedlichen Breite des hellen Pfostens zu erhalten.

Einschließen:

Auflagetisch mit der Schiene

Festklemmen des Blatttransportwagens, Einteiler

Doppelte Blattart Rand, der Einheit mit Motor und Getriebe aufschlitzt.

6. Verjüngung, die Einheit aufschlitzt

Die Verjüngungstrennsäge ist auf dem scherenden Prinzip des Rollens niedrig, das Stahlblech zu schneiden. Es gibt einen Transportwagen in der Front der aufschlitzenden Einheit. Es ist zur Steuerung die Verjüngung, die Grad schneidet. Durch Änderung die Position des Stoppers auf dem Transportwagen, zum der aufschlitzenden Rate der Verjüngung zu steuern.

Einschließen:

Auflagetisch mit der Schiene

Festklemmen des Blatttransportwagens, Einteiler

Einzelne Blattart Rand, der Einheit mit Motor und Getriebe aufschlitzt.

7. Ballart Stütztabelle für fertiges Verjüngungsblatt

8. Elektrisches System:

Zentrale Steuertabelle.

PLC, Wechselstrom-Fahrerinverter haben die Eigenschaft der schnellen Antwort und der guten Tätigkeit, die die messende Genauigkeit und die Fahrgeschwindigkeit effektiv steuern kann.

9. Hydrauliksystem:

Hydraulische Kraft 25L/min

Einschließen: hydraulische Station, Ventile, Öltank, Gelenk, weiches Rohr, hartes Rohr und so weiter.









Was ist der Unterschied mit unserem Standardschnitt bis Länge und wirtschaftliches?



Verglichen mit dem Standard, der mit Länge geschnitten wird, hat die wirtschaftliche Art nicht 1) hydraulisches führen-Drücken, Schaufel-köpfiges, Klemm- und Fütterungsgerät

Der Benutzer muss Kran, um und Innung verwenden der Blattkopf zur Planiereneinheit anzuheben

2) scherende Maschine des hydraulischen Schwingenstrahls: QC12Y-6X2000

Der Benutzer muss manuelle Plasmaschneidermaschine benutzen, um das Blatt zu schneiden.







Kommunikation mit Kunden



A: Wie zum Schnittblatt mit einer kleinen Seitenbreite und zu einem großen Breitenseitenblatt durch diese Maschine?

B: Zuerst gibt es eine zweiseitige aufschlitzende Einheit, ist sie für das Aufschlitzen des Kratzenrandes der warm gewalzten Stahlplatte, um die genaue Breite für hellen Pfosten zu erhalten, und dann können wir unsere Verjüngung benutzen, die Einheit aufschlitzt, um das Stahlblech in 2 Stücke mit einem kleinen und einem größeren Seitenseitenblatt zu schneiden. Es gibt einen Transportwagen in der Front der aufschlitzenden Einheit. Es ist zur Steuerung die Verjüngung, die Grad schneidet. Durch Änderung die Position des Stoppers auf dem Transportwagen, zum der aufschlitzenden Rate der Verjüngung zu steuern.



A: Wieviele Modelle haben wir für Schnitt zur Länge?

B: Wir haben drei Arten, Meter 6X1600-12meters (die maximale Schneidlänge ist 12meters), 6X1600-14 (maximale 14 Meter) und Meter 6X1600-16 (maximale 16 Meter)



A: Wie lang Ihre Qualitätsgarantiezeit ist

Ein Jahr. Und wenn die Maschine in der Kundenwerkstatt ankommt, schicken wir Ingenieur zum In Auftrag geben der Maschine und geben Training. Aber auch, der Kunde kann ihren Ingenieur zu unserer Werkstatt vor Lieferung studieren lassen.





Basisdaten 3.product



Ursprungsort:	China
Markenname:	CMC
Modellnummer:	EC6X1600



Klausel 4.trade

Mindestbestellmenge:	1 Satz
Preis:	Verhandlung
Verpackendetails:	Metallpalette
Lieferfrist:	80-90 Tage
Zahlungsbedingungen:	Ab Werk/UHRKETTE SHANGHAI CIF
Kundendienst	Wir schicken Ingenieur zur Kundenwerkstatt zur Installation und beauftragen und geben das Training
