Produktdetails:
|
Markieren: | Roboterschweißens-Arm,Roboterlaser-Schweißen |
---|
Schweißen - Bogen-Roboter
Mit anpassungsfähigen schweißenden Fähigkeiten
ERFAHRENE UND FLEXIBLE ELEKTROSCHWEISSEN-ROBOTER
Kawasakis BA Reihen- und r-ReihenElektroschweißenroboter setzen die späteste Bogenschweißtechnik ein, um mit der Qualität eines erfahrenen menschlichen Schweißers zu rivalisieren. Die Roboter sind mit der spezifischen Software des Elektroschweißens ausgerüstetes Standard, zum der schnellen und einfachen Programmierung des Prozessweges zu ermöglichen. Anpassungsfähige schweißende Funktionalität ist verfügbar, Roboterposition, Webartmuster und Geschwindigkeit während des Schweißens zu ändern, zum von variablen Gelenken zu füllen. Ihre eingebaute Intelligenz, Flexibilität und hohe Genauigkeit stellen Kawasakis Elektroschweißenroboter ideal für eine breite Palette von Elektroschweißenanwendungen her.
Typische Anwendungen:
Elektroschweißen-Software:
BA006N-Roboter
ERFAHRENE UND FLEXIBLE ELEKTROSCHWEISSEN-ROBOTER
Kawasakis zeigen hoch entwickelte Elektroschweißenroboter das Potenzial eines erfahrenen Betreibers vom Moment, den sie installiert sind.
BA006N-Überblick:
Nutzlast 6 Kilogramm
Äxte 6
Reichweite 1.445 Millimeter
Wiederholbarkeit ±0.05 Millimeter
Anwendungen:
DOWNLOAD
Elektroschweißen-Roboterbroschüre
WINKEN SIE STRECKE U. MASSE ZU
Klicken Sie an die Zeichnungen unten, um anzusehen. Die gezeigten Maße sind in (Millimeter).
ANSICHT-SPEZIFIKT.
BA006N-SPEZIFIKATIONEN
BA006N-SPEZIFIKATIONEN |
||
Art |
Gegliederter Roboter |
|
Freiheitsgrad |
6 |
|
Max. Payload (Kilogramm) |
6 |
|
Max. Reach (Millimeter) |
1.445 |
|
Positionswiederholbarkeit (Millimeter) ✽1 |
±0.05 |
|
Bewegungs-Strecke (°) |
Arm-Rotation (JT1) |
±165 |
Bewaffnen Sie Aus-in (JT2) |
+150 - −90 |
|
Arm Up-down (JT3) |
+45 - −175 |
|
Handgelenk-Schwenker (JT4) |
±180 |
|
Handgelenk-Biegung (JT5) |
±135 |
|
Handgelenk-Torsion (JT6) |
±360 |
|
Max Speed (°/s) |
Arm-Rotation (JT1) |
240 |
Bewaffnen Sie Aus-in (JT2) |
240 |
|
Arm Up-down (JT3) |
220 |
|
Handgelenk-Schwenker (JT4) |
430 |
|
Handgelenk-Biegung (JT5) |
430 |
|
Handgelenk-Torsion (JT6) |
650 |
|
Moment (N•m) |
Handgelenk-Schwenker (JT4) |
12 |
Handgelenk-Biegung (JT5) |
12 |
|
Handgelenk-Torsion (JT6) |
3,75 |
|
Trägheitsmoment (Kilogramm•m2) |
Handgelenk-Schwenker (JT4) |
0,4 |
Handgelenk-Biegung (JT5) |
0,4 |
|
Handgelenk-Torsion (JT6) |
0,07 |
|
Masse (Kilogramm) |
150 |
|
Körper-Farbe |
Äquivalent Munsell 10GY9/1 |
|
Installation |
Boden, Decke |
|
Umweltbedingungen |
Umgebende Temperatur (°C) |
0 - 45 |
Relative Luftfeuchtigkeit (%) |
35 - 85 (kein Tau noch Frost gewährten) |
|
Leistungsbedarf (KVA) ✽2 |
2,0 |
|
Grad Schutz |
IP65 |
|
Prüfer |
Amerika |
E01 |
Europa |
||
Japan u. Asien |
✽1: passt sich an ISO9283 an
✽2: hängt von der Nutzlast und von den Bewegungsmustern ab

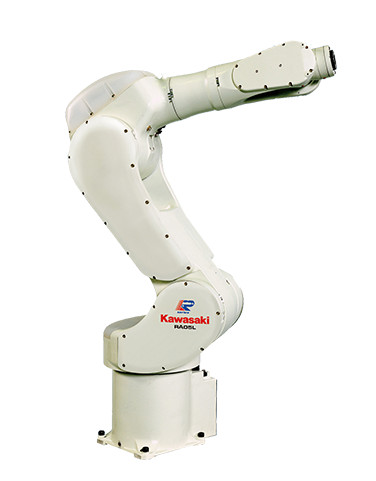

RA005L-Roboter
ERFAHRENE UND FLEXIBLE ELEKTROSCHWEISSEN-ROBOTER
Die r-Reihen-Roboter stellen den Festpunkt für alles kleine auf Industrieroboter der mittleren Aufgabe ein. Die Kompaktbauweise, zusammen mit führender Geschwindigkeit der Industrie, Reichweite und Leistungsbereich stellen die r-Reihen-Roboter ideal für eine breite Palette von Anwendungen während einer Vielzahl verschiedener Industrien her.
RA005L-Überblick:
Nutzlast 5 Kilogramm
Äxte 6
Reichweite 903 Millimeter
Wiederholbarkeit ±0.03 Millimeter
Anwendungen:
DOWNLOAD
Elektroschweißen-Roboterbroschüre
WINKEN SIE STRECKE U. MASSE ZU
Klicken Sie an die Zeichnungen unten, um anzusehen. Die gezeigten Maße sind in (Millimeter).
ANSICHT-SPEZIFIKT.
RA005L-SPEZIFIKATIONEN
RA005L-SPEZIFIKATIONEN |
||
Art |
Gegliederter Roboter |
|
Freiheitsgrad |
6 |
|
Max. Payload (Kilogramm) |
5 |
|
Max. Reach (Millimeter) |
903 |
|
Positionswiederholbarkeit (Millimeter) ✽1 |
±0.03 |
|
Bewegungs-Strecke (°) |
Arm-Rotation (JT1) |
±180 |
Bewaffnen Sie Aus-in (JT2) |
+135 - −80 |
|
Arm Up-down (JT3) |
+118 - −172 |
|
Handgelenk-Schwenker (JT4) |
±360 |
|
Handgelenk-Biegung (JT5) |
±145 |
|
Handgelenk-Torsion (JT6) |
±360 |
|
Max Speed (°/s) |
Arm-Rotation (JT1) |
300 |
Bewaffnen Sie Aus-in (JT2) |
300 |
|
Arm Up-down (JT3) |
300 |
|
Handgelenk-Schwenker (JT4) |
460 |
|
Handgelenk-Biegung (JT5) |
460 |
|
Handgelenk-Torsion (JT6) |
740 |
|
Moment (N•m) |
Handgelenk-Schwenker (JT4) |
12,3 |
Handgelenk-Biegung (JT5) |
12,3 |
|
Handgelenk-Torsion (JT6) |
7 |
|
Trägheitsmoment (Kilogramm•m2) |
Handgelenk-Schwenker (JT4) |
0,4 |
Handgelenk-Biegung (JT5) |
0,4 |
|
Handgelenk-Torsion (JT6) |
0,12 |
|
Masse (Kilogramm) |
37 |
|
Körper-Farbe |
Äquivalent Munsell 10GY9/1 |
|
Installation |
Boden, Decke |
|
Umweltbedingungen |
Umgebende Temperatur (°C) |
0 - 45 |
Relative Luftfeuchtigkeit (%) |
35 - 85 (kein Tau noch Frost gewährten) |
|
Leistungsbedarf (KVA) ✽2 |
1,5 |
|
Grad Schutz |
IP65 |
|
Prüfer |
Amerika |
E77 |
Europa |
E71 |
|
Japan u. Asien |
E74 |
✽1: passt sich an ISO9283 an
✽2: hängt von der Nutzlast und von den Bewegungsmustern ab

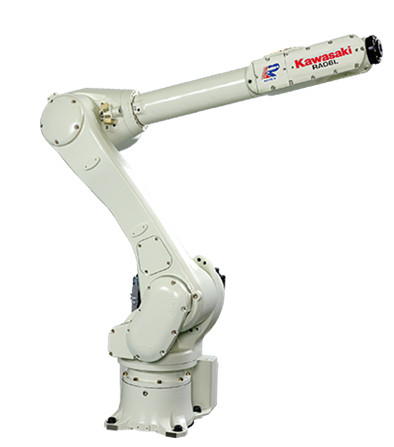

RA006L-Roboter
ERFAHRENE UND FLEXIBLE ELEKTROSCHWEISSEN-ROBOTER
Die r-Reihen-Roboter stellen den Festpunkt für alles kleine auf Industrieroboter der mittleren Aufgabe ein. Die Kompaktbauweise, zusammen mit führender Geschwindigkeit der Industrie, Reichweite und Leistungsbereich stellen die r-Reihen-Roboter ideal für eine breite Palette von Anwendungen während einer Vielzahl verschiedener Industrien her.
RA006L-Überblick:
Nutzlast 6 Kilogramm
Äxte 6
Reichweite 1.650 Millimeter
Wiederholbarkeit ±0.06 Millimeter
Anwendungen:
DOWNLOAD
Elektroschweißen-Roboterbroschüre
WINKEN SIE STRECKE U. MASSE ZU
Klicken Sie an die Zeichnungen unten, um anzusehen. Die gezeigten Maße sind in (Millimeter).
ANSICHT-SPEZIFIKT.
RA006L-SPEZIFIKATIONEN
RA006L-SPEZIFIKATIONEN |
||
Art |
Gegliederter Roboter |
|
Freiheitsgrad |
6 |
|
Max. Payload (Kilogramm) |
6 |
|
Max. Reach (Millimeter) |
1.650 |
|
Positionswiederholbarkeit (Millimeter) ✽1 |
±0.06 |
|
Bewegungs-Strecke (°) |
Arm-Rotation (JT1) |
±180 |
Bewaffnen Sie Aus-in (JT2) |
+145 - −105 |
|
Arm Up-down (JT3) |
+150 - −163 |
|
Handgelenk-Schwenker (JT4) |
±270 |
|
Handgelenk-Biegung (JT5) |
±145 |
|
Handgelenk-Torsion (JT6) |
±360 |
|
Max Speed (°/s) |
Arm-Rotation (JT1) |
250 |
Bewaffnen Sie Aus-in (JT2) |
250 |
|
Arm Up-down (JT3) |
215 |
|
Handgelenk-Schwenker (JT4) |
365 |
|
Handgelenk-Biegung (JT5) |
380 |
|
Handgelenk-Torsion (JT6) |
700 |
|
Moment (N•m) |
Handgelenk-Schwenker (JT4) |
13 |
Handgelenk-Biegung (JT5) |
13 |
|
Handgelenk-Torsion (JT6) |
7,5 |
|
Trägheitsmoment (Kilogramm•m2) |
Handgelenk-Schwenker (JT4) |
0,45 |
Handgelenk-Biegung (JT5) |
0,45 |
|
Handgelenk-Torsion (JT6) |
0,14 |
|
Masse (Kilogramm) |
150 |
|
Körper-Farbe |
Äquivalent Munsell 10GY9/1 |
|
Installation |
Boden, Decke |
|
Umweltbedingungen |
Umgebende Temperatur (°C) |
0 |
Relative Luftfeuchtigkeit (%) |
35 - 85 (kein Tau noch Frost gewährten) |
|
Leistungsbedarf (KVA) ✽2 |
2,0 |
|
Grad Schutz |
IP65 |
|
Prüfer |
Amerika |
E01 |
Europa |
||
Japan u. Asien |
✽1: passt sich an ISO9283 an
✽2: hängt von der Nutzlast und von den Bewegungsmustern ab

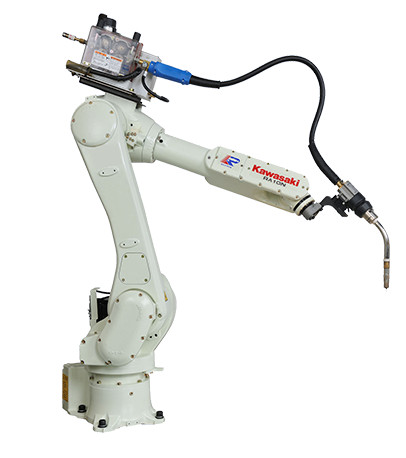

RA010N-Roboter
ERFAHRENE UND FLEXIBLE ELEKTROSCHWEISSEN-ROBOTER
Die r-Reihen-Roboter stellen den Festpunkt für alles kleine auf Industrieroboter der mittleren Aufgabe ein. Die Kompaktbauweise, zusammen mit führender Geschwindigkeit der Industrie, Reichweite und Leistungsbereich stellen die r-Reihen-Roboter ideal für eine breite Palette von Anwendungen während einer Vielzahl verschiedener Industrien her.
RA010N-Überblick:
Nutzlast 10 Kilogramm
Äxte 6
Reichweite 1.450 Millimeter
Wiederholbarkeit ±0.06 Millimeter
DOWNLOAD
Elektroschweißen-Roboterbroschüre
WINKEN SIE STRECKE U. MASSE ZU
Klicken Sie an die Zeichnungen unten, um anzusehen. Die gezeigten Maße sind in (Millimeter).
