Maschine zum Schweißen von Roboter-Basisplatten / Maschine zum Schneiden von CNC-Türrahmen

Roboter -Basisplattenschweiß- und Türschneidungskombinationsmaschine

Modell: RW-DC120/300

Anwendung:

Das Schweißsystem wird für die Schweißproduktion von Light Pole Basis Plattenschweiß angewendet. Durch Echtzeitkommunikation zwischen Roboter und Schweißleistung, laut unterschiedlicher Schweißposition, um eine gute Schweißnaht zu erhalten.

Diese Maschine hat sechs Hauptanwendungen bei der Herstellung von Straßenleuchten wie folgt:

• CNC -Flach des Polen Bodens,
• Positionierung und Montage der Bodenplatte,
• Schweißen der inneren und äußeren Nähte zwischen der unteren Platte und der Pole,
• Schweißen der Grundplattenversteifung,
• CNC -Elektro -Türschneidung
• Türrahmenschweißen

Geeignet für konische Pole, runde Pole, achteckige Pole, polygonale Pole, Pole mit gleichem Durchmesser

Hauptparameter:

Das allgemeine Layout ist wie folgt:

Proprietäre Merkmale:

1. Diese Maschine integriert sechs Funktionen, die in einem Laden und Entladen abgeschlossen werden können. CNC schneiden flach des Polen Bodens, die Positionierung und Montage der Grundplatte, des Innen- und des äußeren Schweißens zwischen der Grundplatte und dem Pol, des Schweißens der Bodenplatte, des elektrischen Türschnitts und des Türrahmenschweißens. Der Materialfluss sowie die Belastungs- und Entladezeit zwischen unabhängigen Prozessen werden stark reduziert und der Produktionsraum wird gespeichert.
2. Mit der Pole -Expansionsfunktion die Lücke zwischen dem inneren Loch der Grundplatte und der Pole beseitigen und reibungslos durch automatisches Schweißen realisieren
3. Mit der Funktion der automatischen Platzierung und des Schweißens der Versteifung
4. Es nimmt japanische Roboter der Kawasaki Heavy Industries mit guter Betriebsfähigkeit und hervorragender Qualität ein.
5. Einführung berühmter Schweißstromquelle, guter Qualität der Schweißnähte und hoher Schweißeffizienz
6. Der Positionierer hat einen großen Drehwinkel, der das vernünftigste Winkelschweißen realisieren kann
7. Schöne Schweißform und hohe Zuverlässigkeit
8. Das CNC -Schneiden der Lichtstocktür kann die Schnittform Kreis, Quadrat, Rechteck, Oval usw. sein. Alle Grafiken, die vom Computer -CAD gezeichnet werden können, können von der Spezialsoftware geschnitten werden, die mit der Maschine geliefert wird.
9. Die Schneidquelle ist automatisches Plasma, sodass die Schnittgeschwindigkeit sehr schnell ist und der Schnitt glatt und rund ist
10. Aufgrund der Verwendung der Hypertherm -Powermax -Plasmaplasmaquelle und der Schnittwaffe ist die Schnittspalte relativ klein und die geschnittenen Teile können als Türabdeckungen verwendet werden
11. Nachdem die Elektrotür geschnitten wurde, kann der Roboter das automatische Schweißen des Türrahmens vervollständigen, wenn der Türrahmen geschweißt werden muss. Und das Türrahmenschweißen muss mit der Laserpositionierungsfunktion ausgestattet werden
12. Die gesamte Maschine ist in Form einer Einweg-Montagelinie ausgelegt. Die Stangen sind auf der linken Seite der Maschine gestapelt. Der Bediener kann sich nacheinander nach rechts bewegen, um das Schweißen zu vervollständigen, und die geschweißten Stangen sind rechts gestapelt. Der Pol bewegt sich und steigt, kein Kran ist erforderlich, und die Arbeitsintensität des Bedieners ist niedrig
13. Sparen Sie viele Arbeitskosten
14. Kann sich den ganzen Tag an lange Arbeitsstunden anpassen

Optionselemente:

Plasma schneiden: Hypertherm PowerMax45, maximale Dicke von 8 mm.

Option: Hypertherm PowerMax65, Vorschlag maximale Dicke12mm.

Der maximale Poldurchmesser beträgt 400 mm und die maximale Größe von 350 x 350, der Innendurchmesser von elektrischem Läuter, 620 mm.

Geeignet für 5G schwere Pol (als 500 kg), Grundplatte max. Durchmesser von 700 mm oder Quadratbasis 700x700 mm

3.. Schneidetyp mit flachen Oberflächen + Rohrtyp (4 Achse)

4. Auf dem quadratischen Röhrchen befinden sich 2 Versteifungen auf einer Seite. Ein Versteifungsgerät ist erforderlich, das nach oben und unten bewegt werden kann und für verschiedene Positionen der Versteifung geeignet ist
5. Die Laserpositionierungsfunktion ist für das Schweißen der Position und Größe der Teile konfiguriert. Die Konsistenz ist schlecht, ungefähr mehr als 1 mm. Da der gekaufte Türrahmen die gleiche Größe unterscheidet, wird empfohlen, mit der Laserpositionierungsfunktion den Türrahmen ausgestattet zu werden.
6. Wenn die kleine Endposition ein quadratisches Rohr ist, kann die kleine Endstütze nicht gedreht werden und der Stütztyp muss geändert werden. Fügen Sie die 12-Meter-Führungsschiene und die bewegliche Unterstützung des kleinen Endes hinzu, um die Genauigkeit des Schneidens und Schweißens zu verbessern. Es ist für runde Stangen, quadratische Röhrchen und achteckige Stangen geeignet. Die kleine Endunterstützung ist die synchrone Servo -Rotation. Auf diese Weise ist es nicht mehr notwendig, eine Werkzeuganlage zu erstellen, die sich quadratisch in die Runde verwandelt.
7. Pole Bottom Expansion Tool
8. Versteifungswerkzeug
9. Ersatzteile für Roboterschweißen
10. Ersatzteile für Plasmaabschnitte
11. Das Netzwerkdatensystem ist der Computer im Kunden Workshop mit dem Internet verbunden.

Funktion (1):

kann Produktionsmanagementdaten bereitstellen: Strom in Zeit, Schweißzeit, Schnittzeit, Nichtschweißzeit, Produktionsmenge usw.

Funktion (2):

Nachdem die Maschine mit dem Internet verbunden ist, kann der Maschinenlieferant den Kunden bei der Anpassung der Remote -Fehlerdiagnose und der Remote -Parameter unterstützen. Praktisch für Kunden, um die Produktion schnell wieder aufzunehmen.

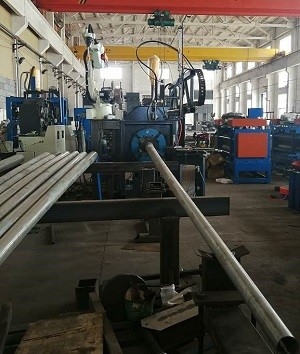

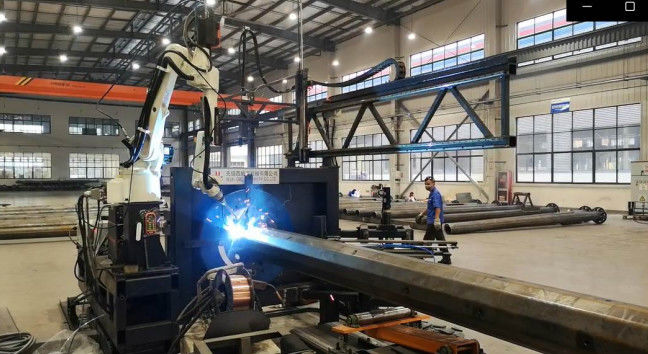

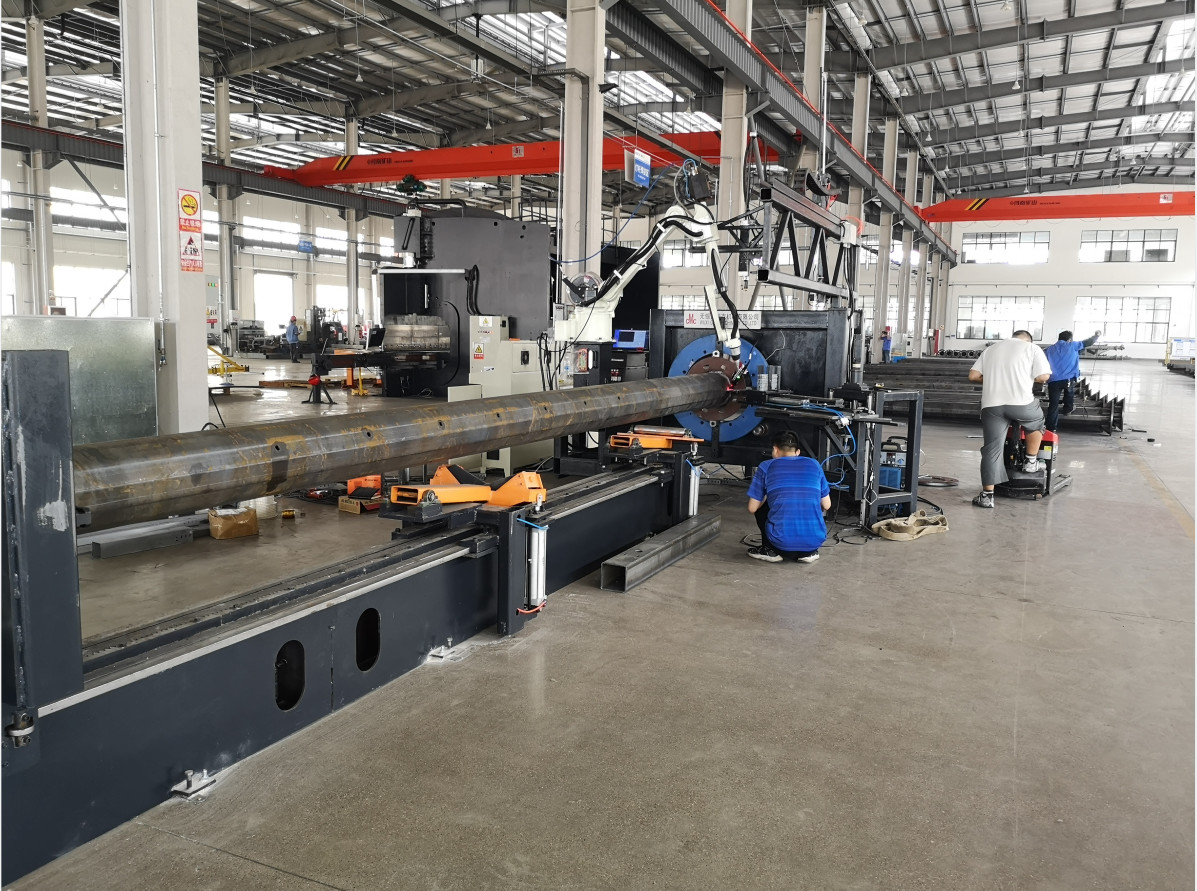

Ähnliche Fotos

Roboterschweißsystem

1. Kawasaki Robot BA006N (japanische Marke)

Die BA -Serie ist eine Reihe von Robotern, die speziell zum Schweißen entwickelt wurden. Es ist speziell für das Schweißen ausgelegt. Es ist einfach zu bedienen und kann durch einfachen Unterrichtsbetrieb einen qualifizierten Schweißbetrieb erzielen. Ein Touch -LCD -Farbanzeigebildschirm mit hervorragendem visuellem Effekt und einfacher Betrieb ist auf dem Lehrgerät installiert. Roboter -Schweißmaschine benötigt nur eine Kabelverbindung, kann Schweißbedingungen für die Lagerung und einen Schlüsselanruf klassifizieren.

Roboter der Kawasaki Ba -Serie verwenden E01 -Schaltschrank, kompakte Form, geeignetes Betriebssystem, umfangreiche Funktionen, einfache Wartung und hohe Skalierbarkeit. 6,5 -Zoll -Farb -LCD -Bildschirm, Touchscreen 640 x 480 Pixel. Die Hintergrundbeleuchtung wird verwendet, um den LCD -Bildschirm einfacher zu erkennen. Das Betriebssystem übernimmt Windows CE. Das Dropdown-Menü wird für die Fensteranzeige verwendet, wodurch der Bearbeitungsprozess einfach und einfach wird

Aktionsbereich

Einführung Kollisionsverhinderung von Schweißbrenner

Das 350 -Schweiß -Taschenlampensystem ist eine CO2 -Schweißbrenner, die üblicherweise zum Bogenschweißen in Asien verwendet wird.

Das austauschbare Waffenschweißwaffensystem hat die Vorteile von Wert mit hohem Nennwert und Hochleistungszyklus: Intelligente Schnittstelle kann eine schnelle Wartung und wiederholbare Positionierungsfunktionen realisieren und Ausfallzeiten verkürzen

Das Schweißwaffensystem verfügt über eine Vielzahl von Waffenhällen und Inhabern, aus denen alle gemeinsamen Maschinenfugen ausgewählt werden können.

Vorteil

(1) Typisches asiatisches CO2 -Schweißdesign

(2) Austauschbarer Waffenhals kann die Ausfallzeiten der Geräte verkürzen und die Wartungs- und Reparaturkosten senken

(3) Optimale Temperaturmerkmale sorgen für eine lange Lebensdauer von Tragen von Teilen

(4) Hochwertige Kabelbaugruppen sorgen für eine lange Lebensdauer des Systems

(5) Rugged Schweißfackelstruktur kann eine hohe Kollisionsstabilität erreichen
