CNC-Tandem-Hydraulikpressbremse
Modell: 2-WE67K-400/7000
Anwendungsbereich: Herstellung von Lichtmasten und Hochmastmasten
| Technische Merkmale | |||
| 1 | Typ | MehrfachIch- Maschine Tandem Hydraulische CNC Elektro - hydraulische Synchronisierung | |
| 2 | Arbeitskräfte | 2X400 Tonnen | |
| 3 | Länge der Tabelle | 2X7000 mm | |
| 4 | Abstand zwischen den Bildern | 5600 mm | |
| 5 | Kehltiefe | 950 mm | |
| 6 | Offene Höhe | 970 mm | |
| 7 | Schlaganfall | 320 mm | |
|
8 |
Arbeiten Geschwindigkeit |
Entladen | 60 mm/s |
| Arbeiten | 7 mm/s | ||
| Zurück | 60 mm/s | ||
| 9 | Hauptmotor | 2x30 kW | |
| 10 | CNC-System |
Typ: DELEM DA53T Delem Co., Niederlande 2 (Y1,Y2)+Tischkrönungssystem |
|
| 11 | Werkzeug |
Siehe folgende Seite TabellemitMechEinNicale Krönungssystem |
|
| 12 | Versiegelung der Zylinder | Typ NOK oder SKF | |
| 13 | Hydraulische Komponenten | BOSCH-Rexroth, Deutschland | |
| 14 | Hydraulikpumpe | SUNNY (HYTEK)USAMarke in China hergestellt | |
| 15 | Lineare Raster-Anzeigersensor | FAGAR, SPAIN | |
| 16 | Hauptelektrische Elemente im Schrank | Schneider,Fräuleine Marke | |
| 17 | Gewicht | 2x50000 kg | |
| 18 | Gesamtgröße ((mm) LxWxH |
2x7200x2710x5696 Höhe über dem Boden: 4500 Gesamtlänge mit Seitenentladungssystem: 17500 Gesamtbreite mit Frontstütze:4040 |
|
| 19 | Verpackung: | Die Maschine wird während des Transports zerlegt. | |
Einzelheiten der Pressbremswerkzeuge
| Mit 1 |
Ein Werkzeughalter mit einer Dicke von 18 mm, geeignet für Straßenpfosten. L=14Meter |
|
| Option 1 |
Ein Set-Tool für achtseckige Straßenpfeiler, Min. 60 mm OD achtseckige Spitzenlichtpfeiler L=14Meter |
|
| Option 2 |
Ein Satz mit einer Vielzahl von V-Bodenmasten für die achtseitige Straßensäule und die hohe Mastensäule 150 x 150 14 Meter |
|
| Option3 |
Doppelkonische Konische Stangwerkzeug Verjüngungsrate 11/1000 (Durchmesser 60 ~ 236), 13/1000 (Durchmesser 60 ~ 268), Dicke der Stange: 3 ~ 4 mm 7 mal Formwerkzeug des Kegeltyps mit einer Breite von nicht mehr als 15 mm tGesamtlänge der Form 16Zähler, Abschnittstyp,
|
|
| mit4 | Kegelförmiges Stützwerkzeug auf beiden Seiten, 6,5 m, für die große Seite des Werkzeugs |
| Option5 | Schubtyp Leichtpolse Seitenablastsystem | |
| Option6 |
Ferndiagnostikfunktion. TDer Maschinenlieferant kann dem Kunden bei der Fernstörungsdiagnose und Fernanpassung der Parameter helfen. |
|
| Option7 |
Automatisches Biegesystem für Lichtstangen Dazu gehören: A. Ich weiß nicht.Stahlplattenträger - B. - Was ist das?Ladekran C. Das ist...Stahlplatten-Seitenwalze und Halter D.CNC-Plattenzufuhrsystem E. Ich weiß nicht.Seitliche Positionsvorrichtung F.Erweiterung des seitlichen Entladesystems G. Ich weiß.Polarseitenentladungssystem und Lagerrack |
|
| Option8 | Ersatzteile (für 400 Tonnenmodell) |
HauptdarbietungDie Kommission
Es hat also hohe Festigkeit und gute Steifigkeit
Die Druckbremse wird mit einem elektrisch-hydraulischen Proportionsventil ausgerüstet, um die Synchronisierung beider Zylinder sicherzustellen.Das Proportionsventil wird von der Firma BOSCH-Rexroth hergestellt mit sehr guter Leistung wie geringer Reibung zwischen mechanischen Aktionspaaren, feiner elektronischer Verstärker und elektrischer Magnet mit hoher Steuerungskraft und Dauerwirkung.Es gibt zwei Raster-Displayer auf beiden Seiten der Maschine, um Signal der Position des Ram kontinuierlich zu erhalten und geben Sie das Signal an das Steuerungssystem, dann steuert das Steuerungssystem das elektrisch-hydraulische Ventil, um zwei Zylinder synchronisieren zu lassen.
Wenn zwei Einheiten zusammenarbeiten müssen, müssen Sie nur den Schalter in die Synchronisationsposition auf dem Bedienfeld der Haupteinheit drehen.Beide Einheit Positionssignale werden an das CNC-Steuerungssystem (Delem-System) gesendet, und das Ausgangssignal des CNC-Systems wird an das Proportionsventil und das Vorfüllventil gesendet.Druckgeschwindigkeit und Rücklaufgeschwindigkeit, um die beiden Einheiten Synchronisation mit hoher Präzision zu halten

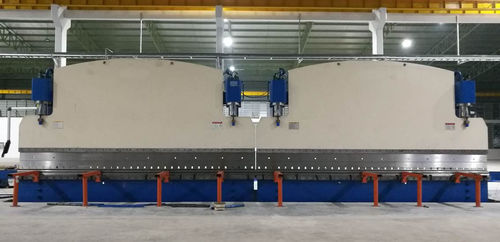

| Vorderseite der Maschine |
|
|
| SMaschine |
|
|
| Side Entladesystem |
 |
