Vorbildliche HM800-14000 heller Pole Schließen-Schweißens-Maschine für den hohen Mast Monopole

(Hochmast) Polarnaht-Schweißmaschine

Modell: HM800/14000 / Unterwasserbogenschweißen

Produktübersicht

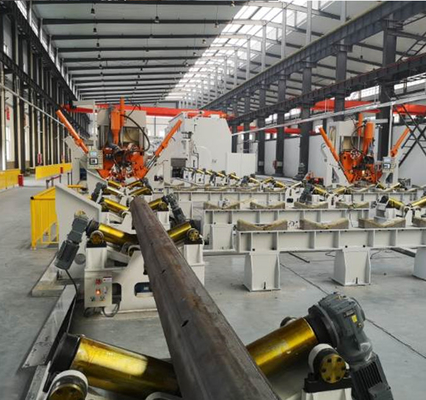

Diese automatische Maschine zum Schweißen mit Staubnaht ist speziell fürMonopole, Hochmastmasten, 5G-Kommunikationsmasten und StandardstraßenlaternenEs handelt sich um eine automatisierte Längsschließ- und Schweißlinie, die einheitliche, hochwertige Schweißvorgänge an mittleren polygonalen und konischen Polen, insbesondere an Polen mit einer einzigen Längsschicht, erzeugt.Der motorisierte Trolley zieht die Stange mit einer verstellbaren Geschwindigkeit durch die SchweißzoneDas Ergebnis: eine gerade, torsionsfreie Naht mit minimalem Verformungsgrad.

Schlüsselmerkmale

Hauptvorteile

1. Voll automatische CNC-AnpassungDas CNC-System passt automatisch den Spanndruck, die Position des Druckerfüßels und die Zuführgeschwindigkeit an, wenn sich der Stangendurchmesser ändert.konsistente Ergebnisse.
2. Torsionsfreies SchweißenAufbauend auf einem vorangegangenen, richtig ausgerichteten Verfahren hat die geschweißte PolnahtNull-Torsion. Kein Bediener muss den Stang hinter der Maschine herausziehen oder verdrehen, um die Naht neu zu zentrieren, was erhebliche Arbeitskräfte spart.
3. Wechselfrequenzantrieb mit elektrischer BremseDer Polantrieb verwendet eine VFD-Steuerung mit elektrischer Bremse, die einen stabilen Start und Stopp für ein sauberes Schweißen von Kopf und Schwanz gewährleistet.Das System schweißt die gesamte Länge vom kleinen Ende bis zum unteren Ende mit fast keiner ungeschweißten Rest, was die manuelle Arbeit nachgelagert reduziert.
4. Drei Sätze von KlemmwalzenDurch die Verteilung des Drucks über 3 Walzen reduziert sich der Oberflächendruck undMinimiert KratzerIdeal für achteckige, mehrseitige und konische Pole sowohl mit gleichem Durchmesser als auch mit Spitzen.
5. Motorisierter SchnellfahrwagenDer Push-Truckwagen kehrt automatisch zurück kein manuelles Schieben, geringere Müdigkeit des Bedieners.
6. Pneumatische RückspannungDer hintere Schubwagen verwendet eine pneumatische Spannvorrichtung, die einfacher und schneller ist als die manuelle Spannvorrichtung.
7. UnterwasserbogenschweißenTiefe Durchdringung, glatte Schweißperlen, geringe Spritzwerte, hohe Ablagerungsrate ideal für die Produktion von Dickwänden.
8. Entladen auf Walzen (Ladung/Entladen auf derselben Seite)Auf der Entladeseite wird ein Rollenträger zum einfachen Be- und Entladen eingesetzt und unterstützt eine automatische Vor- und Nachströmung.gleiche Seite, so dass der Bediener nur an der Hauptmaschinenposition arbeitet ­ kein Fernlaufen, stark reduzierte Arbeitsintensität.
9. Anpassungsfähige RückstangeinrichtungDer hintere Führer passt sich anpassungsfähig an, so dass die Schweißnahtposition in der Praxis selten manuell angepasst werden muss.
10. Kamerabasierte NahtverfolgungEine auf dem Schweißkopf montierte Kamera projiziert die Naht auf den Hauptbildschirm der Bedienung, wodurch die Nahtverfolgung vereinfacht und die Überwachungslast für den Bediener verringert wird.
11. Selbstentwickeltes Hydraulik- und CNC-SystemSicherstellt, dass der geschweißte Pfahl rund bleibt, mit minimaler Verformung.
12. EinzelbetreiberNur1 Personist erforderlich, um die gesamte Leitung zu betreiben.
13. 5 Sätze ausladende RollenregaleGeeignet für 12 m und 14 m hohe Stangen.
14. Anpassbare ArbeitsrichtungDie Maschinen können für den Betrieb von links nach rechts oder von rechts nach links so konfiguriert werden, dass sie dem Layout Ihrer Werkstatt entsprechen.
15. Benutzerdefiniertes Design verfügbarWir können speziell Maschinen entwerfen und herstellen, um weltweit unterschiedliche Polstypen und Produktionsanforderungen zu erfüllen.

Zusätzliche Konfigurationen

• Kühlsystem mit Kupferblock
• Klemmwalze für Standardstraßenlichtmasten∆ erweitert den Durchmesserbereich auf60 mm bis 800 mm(runder und konischer Pol).
• Klemmwalze für achteckige StraßenlichtmastenDer Durchmesser beträgt 60 mm.
• Hintere Klemmvorrichtung für Straßenlichtmasten?? enthält ein kleines Werkzeug für sehr kurze Stangen (z. B. 1 2 m Arme).

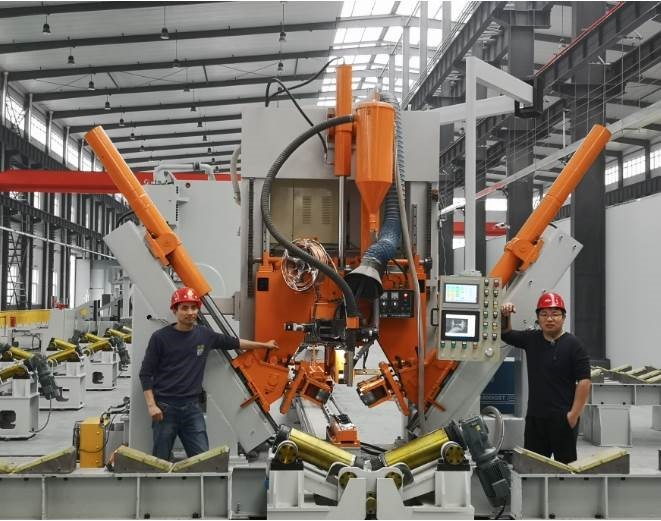

Zusammensetzung der Maschine

1. Langer Arbeitstisch für die Bewegung von Trolleys
2. Hauptschienenrahmen
3. Trolleybusantrieb
4. Entladen von Rollenrägern 5 Sätze (für 12 m / 14 m Säulen)
5. mit einer Leistung von mehr als 50 W und mit einer Leistung von mehr als 50 W
6. Unterwasserbogenschweißsystem mit Drahtzufuhr
7. Flussrückgewinnungssystem
8. Hydraulisches System
9. Steuerungssystem
10. Anhaltsrollen-Sets pro Kundenpfosten
    • Standard: 1 Satz für Monopol / Hochmast / 5G-Stäbe
    • Optional: 1 Satz für Straßenlaternen, min. Ø60 mm (rund und konisch)
    • Optional: 1 Satz für Straßenlaternen, min. Ø60 mm (achtwinklig)
    • Optional: Hinterspannvorrichtung für Straßenlichtmasten (einschließlich Werkzeug für 1 ̊2 m kurze Arme)
11. Optional: Kühlsystem aus Kupferblöcken (2 Sätze für Kegel- und Achtwinkelsäulen)

Anwendungsszenarien

• Lichtstäbe mit hohem Mast
• Monopole (Verkehr / Signal / Kamera)
• 5G-Kommunikationspfeiler
• Standard- und dekorative Straßenlaternen
• Achtwinklige, mehrseitige und konische Pole

Häufig gestellte Fragen

F1: Wie groß ist die maximale Stanglänge und der Durchmesser, mit denen diese Maschine umgehen kann?

A: Die Standardkonfiguration kann mit Stangen bis zu14,000 mm langundmit einem Durchmesser von 200 mm. Mit der optionalen Straßenleuchte-Klemmwalze erstreckt sich der Durchmesser bis60 mm.

F2: Kann diese Maschine sowohl konische/konische als auch gerade Pole (gleichem Durchmesser) schweißen?

A: Ja. Das CNC-System passt den Spanndruck und die Zuführgeschwindigkeit automatisch an, wenn sich der Durchmesser ändert.so kann es sowohl konische als auch gleichgroße Pole bedienen, einschließlich achteckiger und vielseitiger Profile.

F3: Kann die Maschine für mein Werkstattlayout angepasst werden?

A: Ja. Wir bieten Maschinen mit unterschiedlichen Arbeitsrichtungen (von links nach rechts oder von rechts nach links) an und können für spezielle Stangentypen, -längen oder Produktionsanforderungen kundenspezifische Konfigurationen entwerfen.
