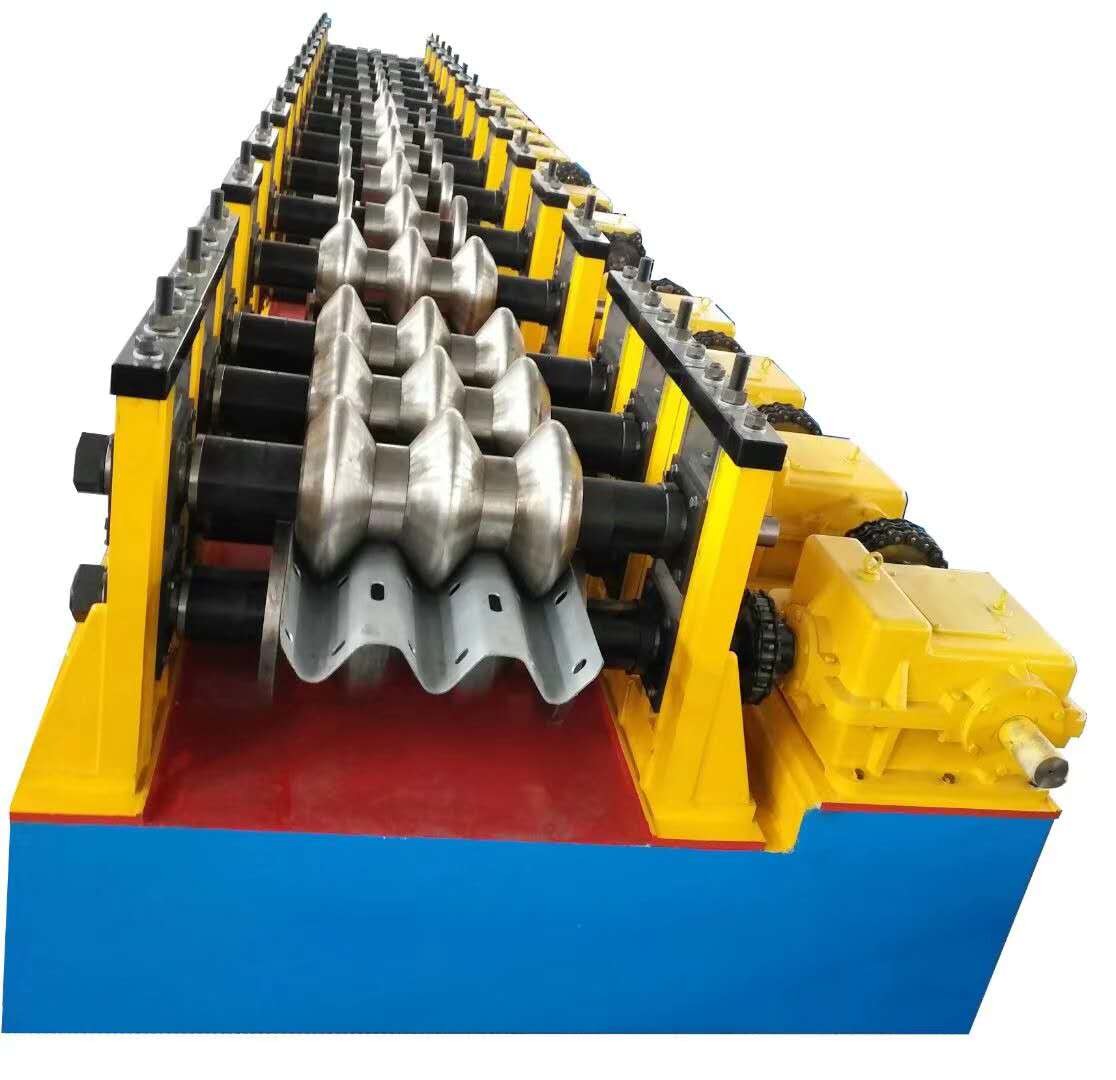

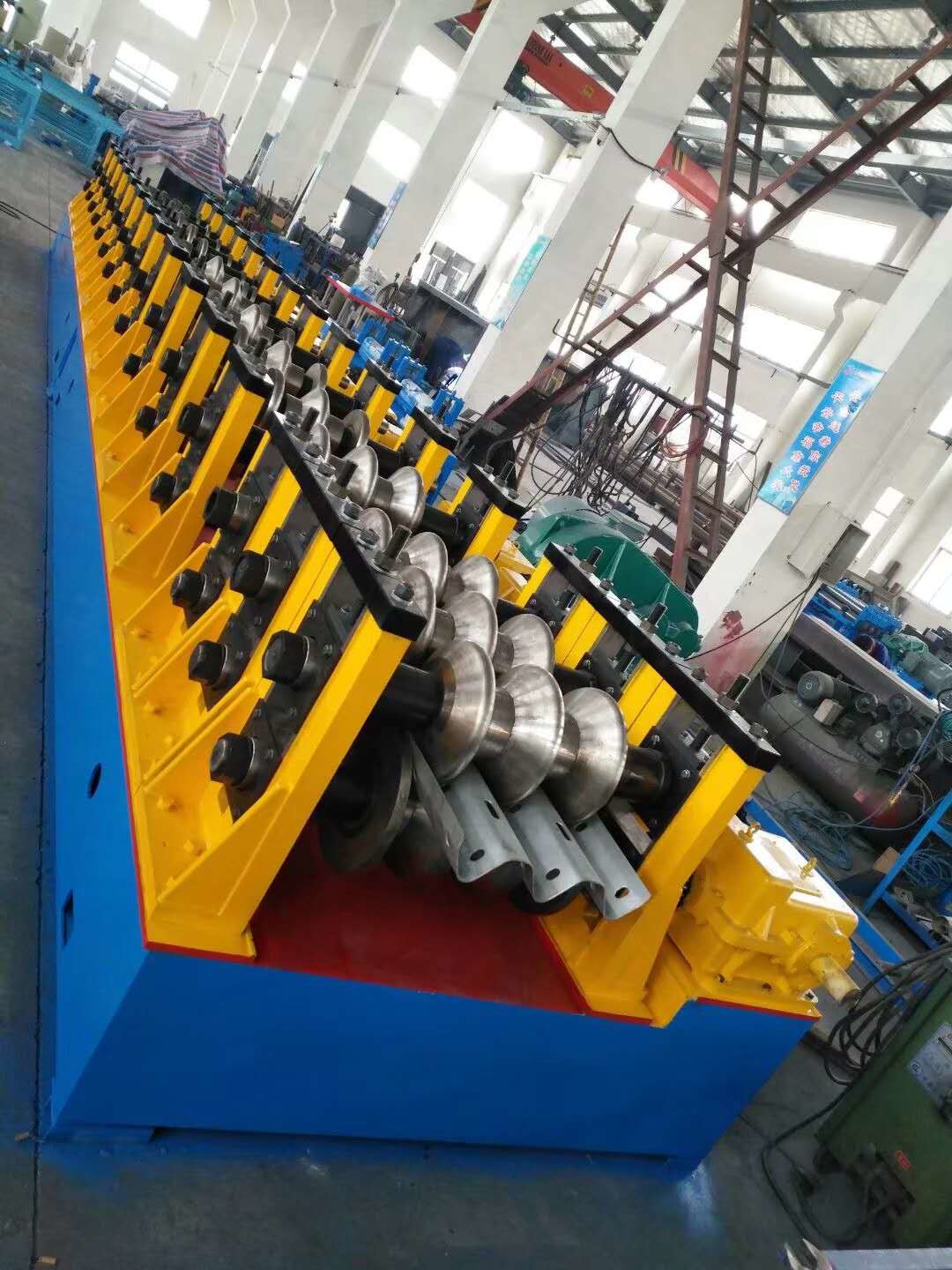

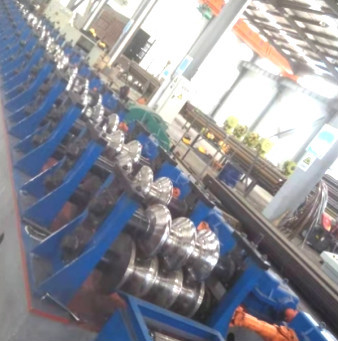

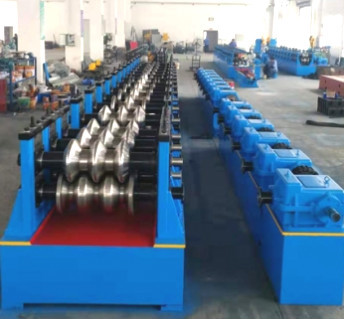

Drei Leitschienen-Rolle der Wellen-2.5mm, die Maschine bildet

Drei Wellen Leitschienen-Rolle, die Maschine bildet

I.Basic-Maschinenparameter

1. Mechanische Eigenschaften und Spezifikationen von Rohstoffen
2. Material: Q345B galvanisiertes Blatt
3. Stärke: 2.5~3.0mm
4. Breite: 450-476mm
5. Gewicht: 65KG
6. Spezifikationen von Produkten
7. Produkt: Nebenerscheinungszeichnung
8. Produktbreite: 310mm ± 5mm
9. Produkthöhe: 81mm ± 5mm
10. Produktbeschreibungen
11. Formverfahren: Cold roll Formung
12. Produktionsgeschwindigkeit: ≤10m/Minute
13. Fütterungsrichtung: linke Zufuhr
14. Hauptspannung: 380V, 50Hz
15. Einheitsgesamtleistung: über 20.7KW
16. Antriebsachsenlager: 6026
17. Turbo-Aufzug: SWL10-3/23-FU3
18. Hauptantriebsmotor: YVP180M-4-15
19. Reduzierer: ZQ500-48.57
20. Wallboardmaterial: A3
21. Wellenmaterial: 40
22. Formmaterial: Gcr15

II.Overview der Ausrüstungsstruktur

Die Einbauebene wird durch Stahlplatte A3, nach alternder Behandlung, der Struktur mit 3 Rollen verarbeitet, 1 ober und 2 niedriger, nimmt die untere Rolle eine örtlich festgelegte Struktur an, nimmt die obere Rolle Schieberbewegungsanpassung an, und 3 Sätze Turbinenkasten-Antrieb angetrieben durch den Motor, um das obere zu justieren und niedriger wird der Turbinenkasten durch eine Pleuelstange angeschlossen, um die Synchronisierung von 3 Sätzen Kästen sicherzustellen, und die 3 unabhängigen Wandplatten werden durch eine Welle angeschlossen, um den Parallelismus der ganzen Maschine sicherzustellen. Der Durchmesser der Rollenwelle ist 110mm. Es gibt zwei Sätze Formen auf das links und das recht, einer für den inneren Bogen und einer für den äußeren Bogen und einem Satz des Hauptmotors 15KW. Es wird durch einen Reduzierer ZQ500 gefahren, der die linken und rechten unteren Wellen durch Gänge fährt. Das Gangmodul ist 10m, verließ einer für jeden und recht. Das Produkt wird durch die Operationskonsole verarbeitet.
