| Markenbezeichnung: | CMC |
| Model Number: | HM2500/18000 |
| MOQ: | 1 Satz |
| Preis: | According to the machine requirements |
Maschine zur Schließschweißschweißmaschine
Modell:HM2500/18000
Schweißmaschine mit Hochmast und Monopolnaht
| Technische Merkmale | ||
| 1 | Arbeitsfähiger Durchmesser | 500 bis 2500 mm |
| 2 | Arbeitsfähige Länge | 18000 mm |
| 3 | Stangstärke | 5 bis 25 mm |
| 4 | Klemmfüße Menge | 3 Einheiten |
| 5 | Leistung des Motors für die Pumpe | 5.5 kW |
| 6 | Bewegungsmotor für Trolleys | 7 kW, Wechselstromservo |
| 7 | Vertikaler Zugschlag | 2000 mm |
| 8 | Arbeiter, die vertikal reisen | 39 t ((2 Stück Zylinder x19,5 t)) |
| 9 | Arbeitskräfte, die seitlich reisen | 32 Tonnen x 2 Stück |
| 10 | Schweißmaschine | Standardkonfiguration: Doppelbogenschweißen mit Doppeldraht Gleichstrom-Stromversorgung für das DC-Bogenschweißen Modell ZD5-1250B: Eintrittsleistung AC380V, dreiphasig, 50 Hz Nennleistung 88KVA Ausgangsstrom DC250A DC1250A Nennlastdauer 100% Stromversorgung für Wechselstrom-Bogengeschweißmodell BXL5-1250: Eingangsleistung AC380V, zweiphasig, 50 Hz Nennleistung 110KVA Ausgangsstrom DC250A DC1250A Nennlastdauer 60% Schweißmaschinenmarke: Tangshan Kaiyuan |
Schweißmaschine Option: Lincoln, USA | Doppelbogenschweißen mit Doppeldraht Gleichstrom-Stromversorgung für das Unterwasserbogenschweißen Modell DC-1000 Anschluss: NA3 Steuerung: NA3 Stromversorgung für Wechselstrom-Bogengeschweißmodell AC-1200 Anschluss: NA3 Steuerung: NA4 | |
| 11 | Schweißdrahtdurchmesser | 3~5mm Schweißdraht, entsprechend der Stangstärke zur Auswahl |
| 12 | Arbeitsgeschwindigkeit | 0.2~1 m/min (Anmerkung: die Geschwindigkeit bei unterschiedlicher Dicke ist unterschiedlich) |
| 13 | Schweißrichtung | Schweißstart vom großen Ende der Basis bis zum kleinen Ende der Welle. |
| 14 | Durchdringungsfähigkeit | 90 % |
| 15 | Hauptelektrische Elemente | Schneider (Französische Marke) |
| 16 | PLC | Siemens |
| 17 | Hauptmotor Marke (für Hydraulikpumpen) | Siemens |
| 18 | Servomotor | Siemens |
| 19 | Schweißleistung Marke und Modell | Unterwasserbogenschweißen Kaiyuan (Fabrik von Panasonic Janpan in China) Option: Lincoln, USA |
| 20 | Gewicht | 40 Tonnen |
| 21 | Gesamtgrößen (mm) | 43000x6500x5500 mm (LXWXH) |
Anwendungsbereich: für automatische Nahtschweißstangen(für Hochmast,Monopol usw.)
HIGHMAST POLE AND MONOPOLE SHUT-WELDING MACHINE, es ist geeignet für eine Schale oder zwei Schale Typ polygonal und Kreis Spitze Pole. es ist automatische Schweißlinie,die Gerüststruktur ist fest und mit Schweißsystem ausgestattetDer hydraulische Zylinder drückt das Klemmrad, um den Pfahl zu schließen und gleichzeitig zu schweißen.
Bei zwei Nahtmasten wird, wenn das erste Nahtschweißen abgeschlossen ist, die untere Walze ansteigen und die Masse in eine andere Nahtposition drehen, um das zweite Nahtschweißen zu beginnen.
Die Maschine umfasst folgende Gegenstände:
Langer Arbeitstisch zum Bewegen von Trolleys und Stangen.
Hauptschifffahrzeug
Antriebssystem für die Bewegung von Stangenwagen
Hydraulische Spannungen (einschließlich Spannräder für Stangen)
Unterwasser-Bogenschweißsystem, einschließlich Schweißdrahtzufuhrsystem.
Das Flussrückgewinnungssystem
Innere Kupferstange mit Wasserkühlsystem
Aufsteigende Rollen, 2 Einheiten
hydraulisches System

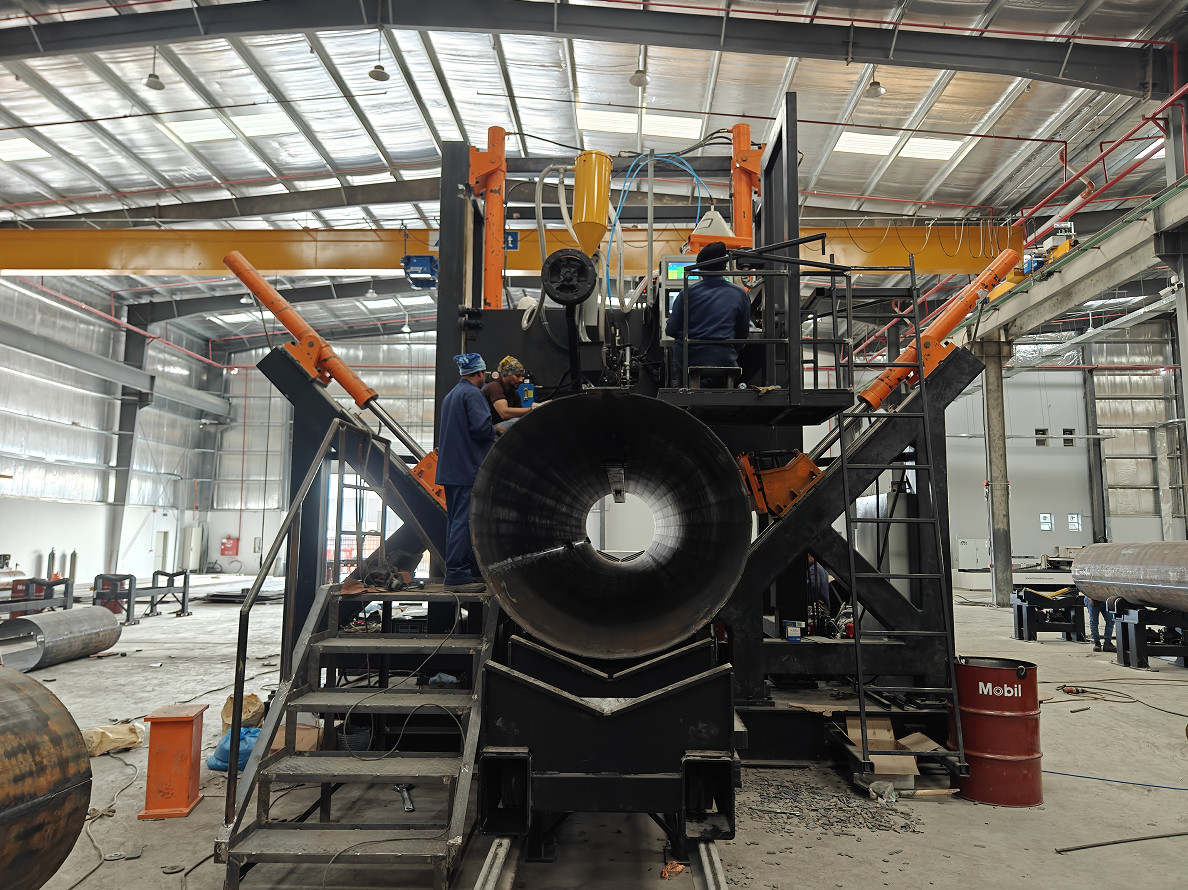

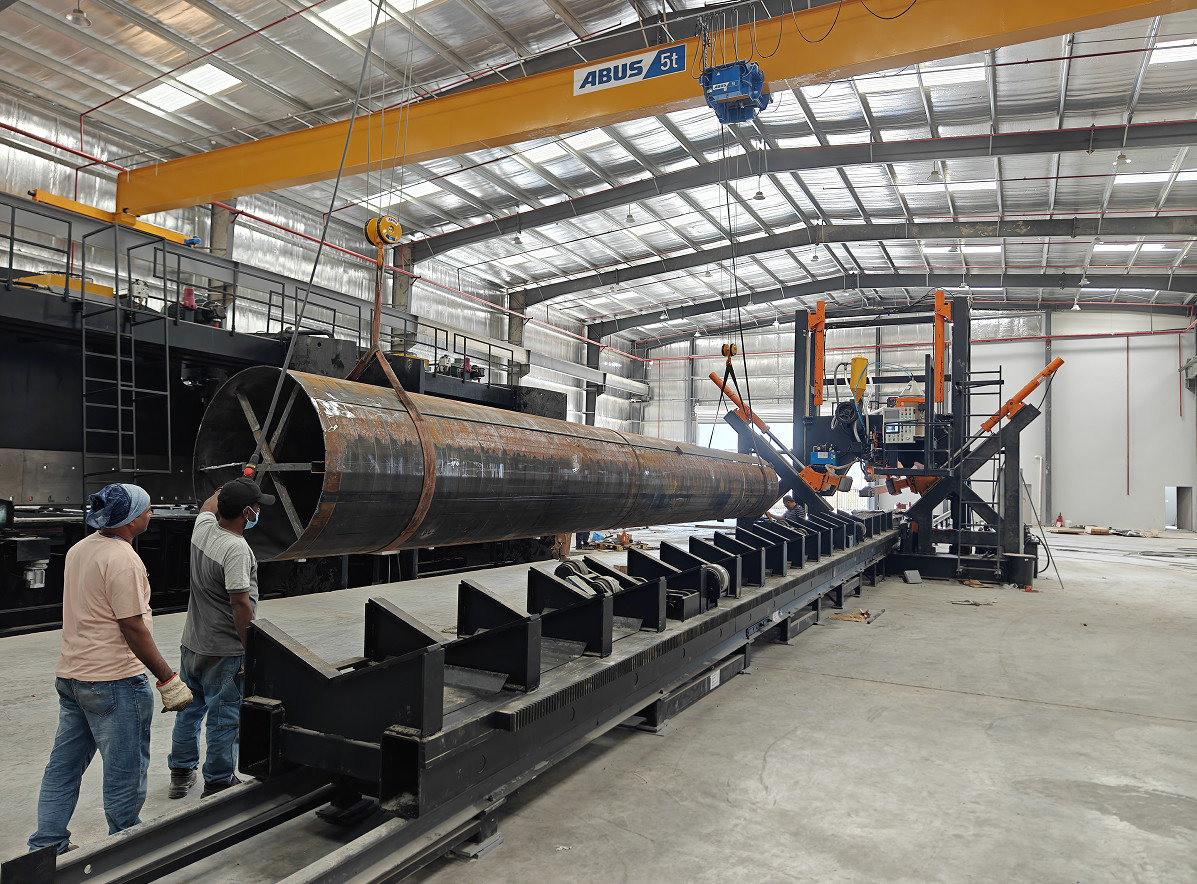

Foto zur Referenz
