Rollen-Platten-verbiegende Maschine des Leitschienen-Stahl-15KW 3

I.Grundparameter der Maschine

1. Mechanische Eigenschaften und Spezifikationen der Rohstoffe
2. Material: Q345B verzinktes Blatt
3. Stärke: 2,5 mm bis 3,0 mm
4. Breite: 450 bis 476 mm
5. Gewicht: 65 kg
6. Spezifikationen der Produkte
7. Produkt: nach Produktzeichnung
8. Produktbreite: 310 mm ± 5 mm
9. Produkthöhe: 81 mm ± 5 mm
10. Produktspezifikationen
11. Formverfahren: Kaltwalzform
12. Produktionsgeschwindigkeit: ≤ 10 m / min
13. Fütterungsrichtung: Links
14. Hauptspannung: 380V, 50Hz
15. Gesamtleistung der Einheit: ca. 20,7 kW
16. Das Lager der Antriebswelle: 6026
17. Turbolaft: SWL10-3 / 23-FU3
18. Hauptantriebsmotor: YVP180M-4-15
19. Reduktor: ZQ500-48.57
20. Wandtafelmaterial: A3
21. Material der Welle: 40
22. Schimmelstoff: Gcr15

II.Übersicht über die Ausrüstungsstruktur

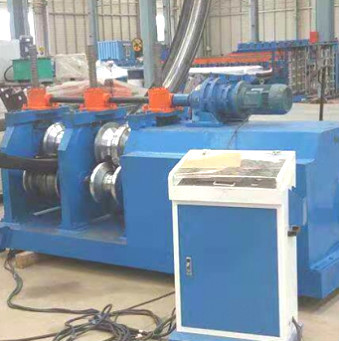

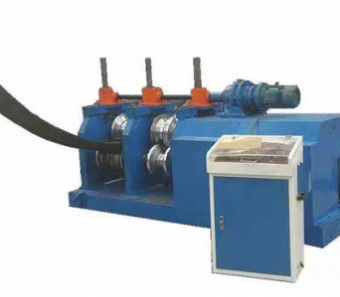

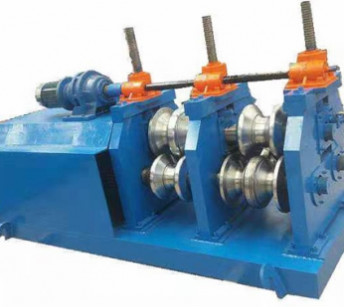

Der Ausrüstungsrahmen wird durch eine A3-Stahlplatte verarbeitet, nach Alterung, 3-Rollengestaltung, 1 obere und 2 untere, die untere Rolle nimmt eine feste Struktur an,Die Oberwalze hat eine Schieberegelung., und 3 Sätze Turbinenboxantrieb werden vom Motor angetrieben, um den oberen und den unteren Bereich zu regeln. Die Turbinenbox ist durch eine Verbindungsstiel verbunden, um die Synchronisierung der 3 Sätze zu gewährleisten.und die 3 unabhängigen Wandplatten sind durch eine Welle verbunden, um die Parallelität der gesamten Maschine zu gewährleistenDer Durchmesser der Rollenwelle beträgt 110 mm. Links und rechts befinden sich zwei Formen, eine für den inneren und eine für den äußeren Bogen, sowie ein Hauptriebwerk von 15 kW.Es wird von einem ZQ500 Reduktor angetriebenDas Getriebe-Modul ist 10 m lang, ein für jede linke und eine für jede rechte.Das Produkt wird durch die Bedienkonsole verarbeitet.

III.Checkliste der Ausrüstungskonfiguration
