Maximaldurchmesser 2200mm Hochmast und Monopol-Nassschweißmaschine

1 Satz
MOQ
According to requirements
Preis
Maximaldurchmesser 2200mm Hochmast und Monopol-Nassschweißmaschine
Eigenschaften Galerie Produkt-Beschreibung Fordern Sie ein Zitat
Eigenschaften
Technische Daten
Hervorheben:

2200 mm hohe Masten-Nassschweißmaschine

,

Schweißmaschine mit Monopolnaht

,

Schweißmaschine mit Schließmaschine für Lichtstangen mit Garantie
Grundinformation
Herkunftsort: Wuxi, China
Markenname: CMC
Modellnummer: HM2200
Zahlung und Versand AGB
Verpackung Informationen: Für die Containerbeförderung geeignet, sowohl für den See- als auch für den Binnentransport
Lieferzeit: 120 Tage
Versorgungsmaterial-Fähigkeit: Verhandelbar
Produkt-Beschreibung
Längsnahtschweißmaschine für Hochmasten und Monopole, max. Durchmesser 2200 mm

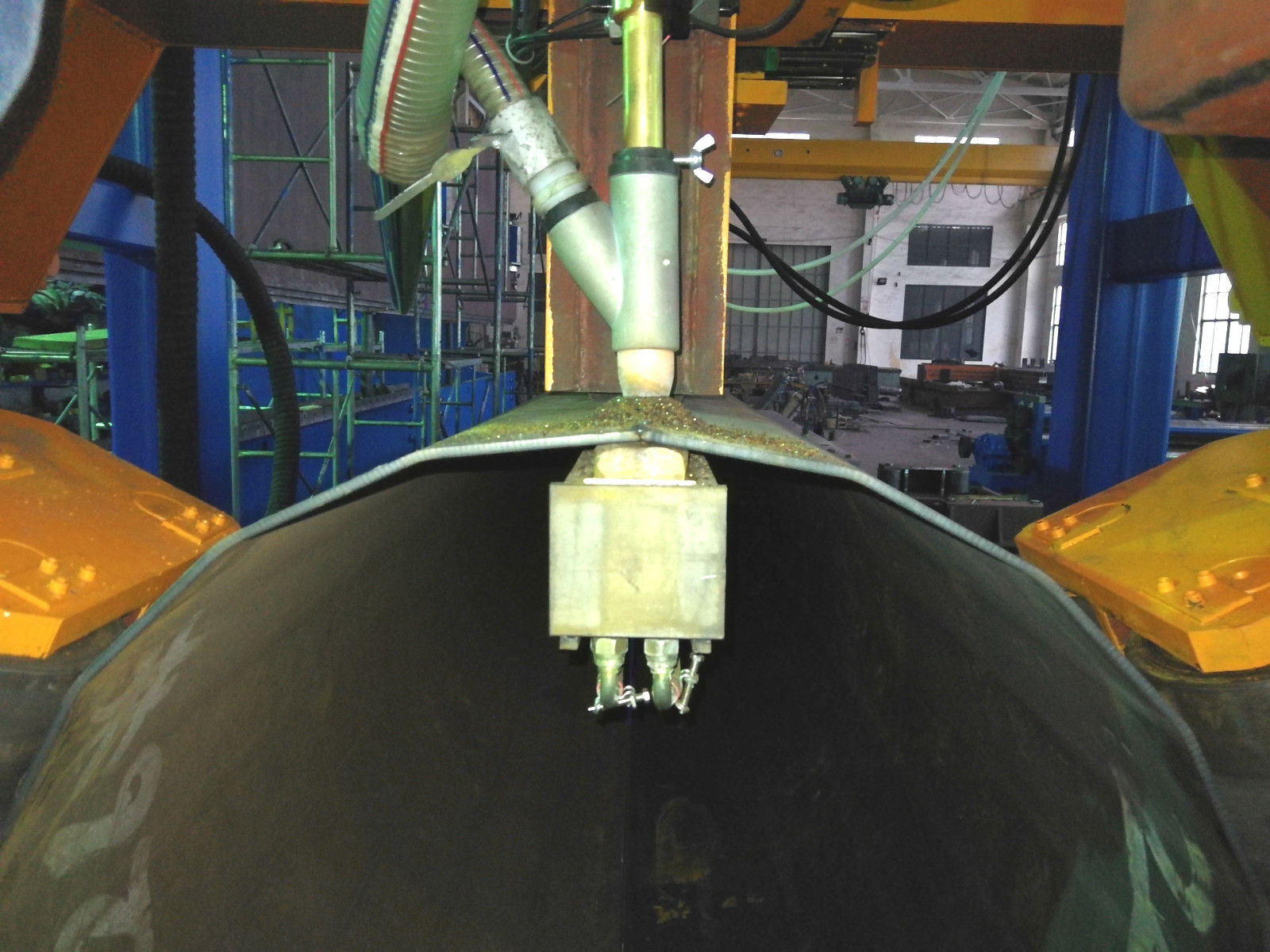

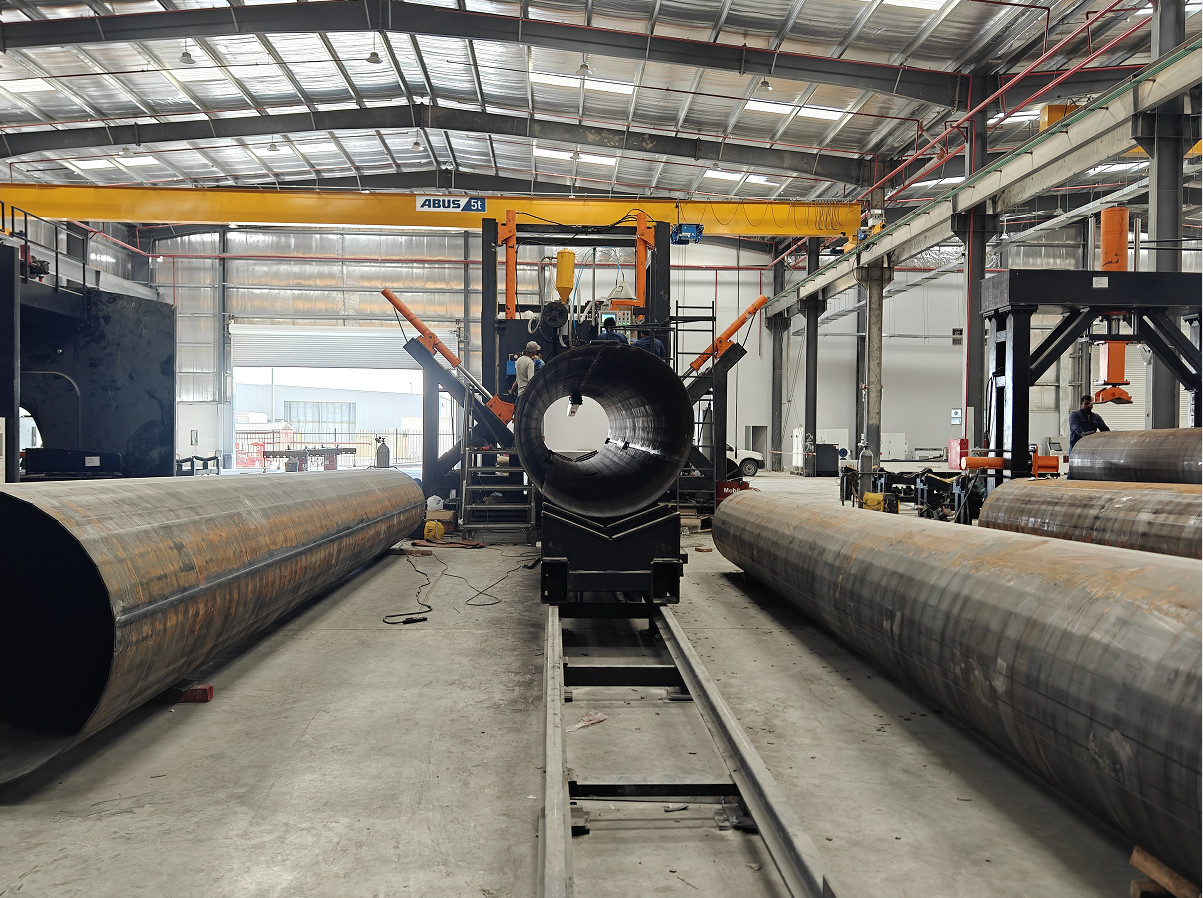

SCHLIESS-SCHWEISSMASCHINE FÜR HOCHMASTEN UND MONOPOLE, geeignet für polygonale und konisch runde Maste aus einer oder zwei Halbschalen. Es handelt sich um eine automatische Schweißlinie. Die Portalstruktur ist feststehend und mit einem Schweißsystem ausgestattet, mit Mastwagen über die gesamte Länge mit SERVOMOTOR für geschwindigkeitsregulierbare Verfahrbewegung. Die Hydraulikzylinder drücken das Spannrad, um den Mast zu schließen und gleichzeitig zu schweißen.

Bei Masten mit zwei Nähten hebt sich nach Abschluss des Schweißens der ersten Naht die Bodenrolle an und dreht den Mast in die Position der zweiten Naht, um mit der zweiten Nahtschweißung zu beginnen.

Die Maschine umfasst folgende Komponenten:
  1. Langer Arbeitstisch für Wagen- und Mastbewegung.
  2. Hauptportaleinheit
  3. Antriebssystem für Mastwagenbewegung
  4. Hydraulische Klemmung (einschließlich Spannräder für den Mast)
  5. Unterpulverschweißsystem, einschließlich Schweißdrahtvorschubsystem.
  6. Schweißpulver-Rückgewinnungssystem
  7. Kupfer-Innenschiene mit Wasserkühlsystem
  8. Hubrollen, 2 Einheiten
  9. Hydrauliksystem
  10. Steuerungssystem
TECHNISCHE DATEN
1 Bearbeitbarer Durchmesser 300–2200 mm
2 Bearbeitbare Länge 18000 mm
3 Mast-Wandstärke 5~25 mm
4 Anzahl der Spannfüße 3 Einheiten
5 Pumpenmotorleistung 5,5 kW
6 Fahrmotor für Wagen 7 kW, AC-Servo
7 Vertikalhub 2000 mm
8 Arbeitskraft Vertikalhub 39 Tonnen (2 Zylinder x 19,5 Tonnen)
9 Arbeitskraft Querbewegung 32 Tonnen x 2 Stück
10 Schweißmaschine

Standardkonfiguration:

Doppelbogen-Doppeldraht-Unterpulverschweißen

DC-Unterpulverschweißstromquelle Modell ZD5-1250B:

Eingangsspannung 380 V AC, 3-phasig, 50 Hz

Nenneingangsleistung 88 kVA

Ausgangsstrom 250 A DC ~ 1250 A DC

Einschaltdauer (ED) 100 %

AC-Unterpulverschweißstromquelle Modell BXL5-1250:

Eingangsspannung 380 V AC, 2-phasig, 50 Hz

Nenneingangsleistung 110 kVA

Ausgangsstrom 250 A DC ~ 1250 A DC

Einschaltdauer (ED) 60 %

Marke der Schweißmaschine: Tangshan Kaiyuan

Schweißmaschine

Option: Lincoln, USA

Doppelbogen-Doppeldraht-Unterpulverschweißen

DC-Unterpulverschweißstromquelle Modell DC-1000

Drahtvorschubgerät: NA3

Steuerung: NA3

AC-Unterpulverschweißstromquelle Modell AC-1200

Drahtvorschubgerät: NA3

Steuerung: NA4
11 Schweißdrahtdurchmesser 3~5 mm Schweißdraht, Auswahl je nach Maststärke
12 Arbeitsgeschwindigkeit 0,2~1 m/min (Hinweis: Die Geschwindigkeit variiert je nach Wandstärke)
13 Schweißrichtung Schweißbeginn am dicken Fußende bis zum dünnen Kopfende des Schafts.
14 Durchschweißgrad 90 %
15 Marke und Modell der Schweißstromquelle

Unterpulverschweißen

Kaiyuan

Option: Lincoln, USA
16 Gewicht 30 Tonnen
17 Gesamtabmessungen (mm) 43000 x 6500 x 5500 mm (L x B x H)
