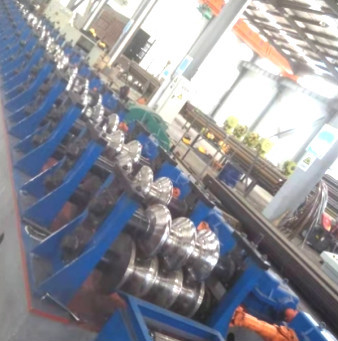

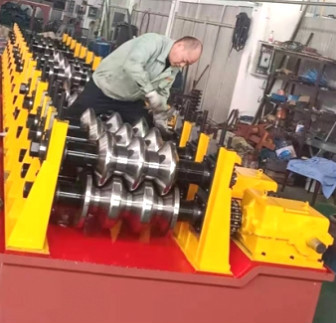

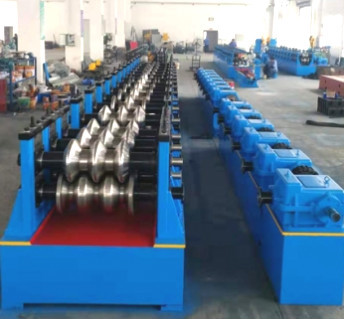

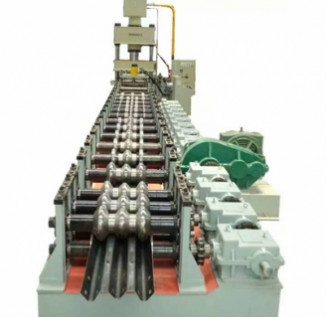

Zwei Wellen-und drei Wellen-Landstraßen-Leitschienen-Rolle, die Maschine bildet

Zwei Wellen-und drei Wellen-Landstraßen-Leitschienen-Rolle, die Maschine bildet

I.Basic-Maschinenparameter

1. Mechanische Eigenschaften und Spezifikationen von Rohstoffen

Material: Q345B galvanisiertes Blatt

Stärke: 2,5|3.0mm

Breite: 450-476mm

Gewicht: 65KG

Spezifikationen von Produkten

Produkt: Nebenerscheinungszeichnung

Produktbreite: 310mm ± 5mm

Produkthöhe: 81mm ± 5mm

Produktbeschreibungen

Formverfahren: Cold roll Formung

Produktionsgeschwindigkeit: ≤10m/Minute

Fütterungsrichtung: linke Zufuhr

Hauptspannung: 380V, 50Hz

Einheitsgesamtleistung: über 20.7KW

Antriebsachsenlager: 6026

Turbo-Aufzug: SWL10-3/23-FU3

Hauptantriebsmotor: YVP180M-4-15

Reduzierer: ZQ500-48.57

Wallboardmaterial: A3

Wellenmaterial: 40

Formmaterial: Gcr15

II, Überblick über Ausrüstungsstruktur

Die Einbauebene wird durch Stahlplatte A3, nach alternder Behandlung, der Struktur mit 3 Rollen verarbeitet, 1 ober und 2 niedriger, nimmt die untere Rolle eine örtlich festgelegte Struktur an, nimmt die obere Rolle Schieberbewegungsanpassung an, und 3 Sätze Turbinenkasten-Antrieb angetrieben durch den Motor, um das obere zu justieren und niedriger wird der Turbinenkasten durch eine Pleuelstange angeschlossen, um die Synchronisierung von 3 Sätzen Kästen sicherzustellen, und die 3 unabhängigen Wandplatten werden durch eine Welle angeschlossen, um den Parallelismus der ganzen Maschine sicherzustellen. Der Durchmesser der Rollenwelle ist 110mm. Es gibt zwei Sätze Formen auf das links und das recht, einer für den inneren Bogen und einer für den äußeren Bogen und einem Satz des Hauptmotors 15KW. Es wird durch einen Reduzierer ZQ500 gefahren, der die linken und rechten unteren Wellen durch Gänge fährt. Das Gangmodul ist 10m, verließ einer für jeden und recht. Das Produkt wird durch die Operationskonsole verarbeitet.

III, Anlagenkonfigurationscheckliste
