Produktdetails:
|
| Fliesen-Art:: | Stahl | Ursprungsort:: | Wuxi, China |
|---|---|---|---|
| Produktionskapazität:: | 8-12m/min | Bedingung:: | neu |
| Verwendung:: | Baustrahl | Maß (L*W*H):: | 12800mm*1.55mm*1.3mm |
| Markieren: | 8m / Minimales Geländer,das Maschine bildet |
||

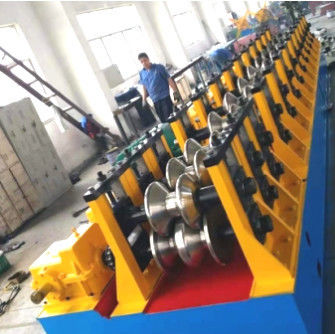

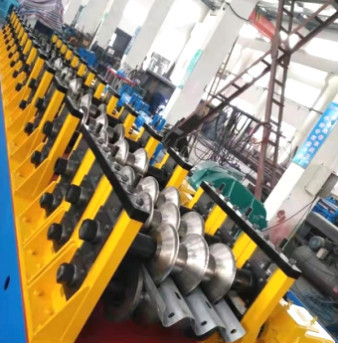

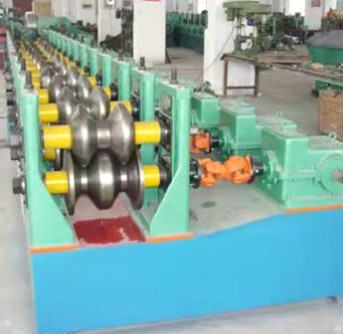

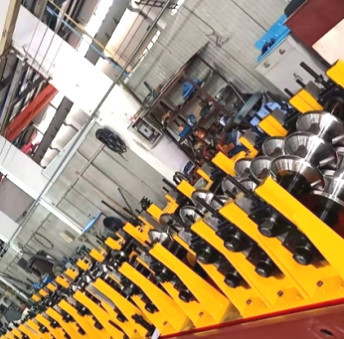

Leitschienenrolle mit 2 Wellen und mit 3 Wellen, die Maschine bildet
Wir erbringen Versandservice für die zwei Wellen kaltgewalzte Landstraßenleitschienenrolle, die Maschine bildet
1. Maschinen benötigen einen 20/40 Fuß Behälter zu laden.
2.We haben Fachmonteure, damit das Laden der Maschine hat keinen Schaden sich vergewissert.
3.Please geben uns den nächsten Hafennamen an, bitten wir um Verschiffenkosten und vereinbaren Verschiffen für Sie.
I.Specification
| Einzelteil: | Spezifikation: | Anmerkungen: | |
| 1.Information des Rohstoffs | Passendes Material: | Galvanisierte Spule | |
| Breite: | 748mm | ||
| Stärke: | 2.5-3.5mm | ||
| Streckgrenze: | Q235A STUNDE | ||
| Spezifikation 2.Production | Ausführlich als die Datei | ||
| Anforderung 3.Power: | Netzspannung: | Sätze 22kw zwei |
Mit Erfinder (normaler Standard) |
| Schneiderenergie: |
15.5kw (Druck: 25mpa) Schneider mit 3 PC |
||
| Geschwindigkeit der Maschine: | 10-15meters/min | ||
|
Dewirbelmaschine 5.Hydraulic: |
Laden: | 5tons | Netzspannung: 3kw |
| Innerer Durchmesser | 508mm | ||
| Art: | Automatisch | ||
|
Spezifikation 6.Machine: |
Struktur: | Strahl 400I |
Wandeln Sie Methode um: Getriebe mit Welle |
| Rollenstationen: |
20 Rollenstationen (mit Rollen 6pcs für das Planieren des Durchmessers: 80mm) |
||
| Schienenstärke: | 22mm | ||
| Durchmesser der Welle: | 110mm, | ||
| Material der Welle: | Geschmiedeter Stahl 45# | ||
| Art des Ausschnitts: | Sägeausschnitt | ||
| Material der Rolle: |
CR12 mit Wärmebehandlung: HRC58-62 |
||
| Größen der Maschine: | 15.5*1.0*1.5meters | ||
| Material der lochenden Form: | Cr12, hydraulisches Vorlochen | ||
| Größen der Kette: |
2.0inch |
||
Wir erbringen überlegene Dienstleistung für die zwei Wellen kaltgewalzte Landstraßenleitschienenrolle, die Maschine bildet
Ausdruck 1.Payment: 30% zahlte durch T/T als Anzahlung, der Rest 70% nach Inspektion durch Käufer in der Fabrik des Verkäufers während vor Lieferung. Nach fertiger Produktion kontrollieren wir die Maschine und den Käufer zu informieren, senden der Käufer Person, um Waren, dann Profit zu beschauen die ganze Zahlung, bevor er versendet.
Zeit 2.Delivery: Wir garantieren, dass die Ausrüstung zum Versand innerhalb 30 Werktage nach Eingang der Ablagerung bereit ist.
Verkauf 3.After Service: Wir könnten Techniker zu Ihrem Land schicken, um Maschine zu installieren, wenn Sie brauchen. Der Käuferbedarf, für Extrakosten zu zahlen, schließend ein: Visum, Rundfahrtkarten, Anpassung, Gehalt von USD 100~120 pro Tag.
Ausrüstungsstrukturdiagramm:
III.Basic-Maschinenparameter
Material: Q345B galvanisiertes Blatt
Stärke: 2.5~3.0mm
Breite: 450-476mm
Gewicht: 65KG
Spezifikationen von Produkten
Produkt: Nebenerscheinungszeichnung
Produktbreite: 310mm ± 5mm
Produkthöhe: 81mm ± 5mm
Produktbeschreibungen
Formverfahren: Cold roll Formung
Produktionsgeschwindigkeit: ≤10m/Minute
Fütterungsrichtung: linke Zufuhr
Hauptspannung: 380V, 50Hz
Einheitsgesamtleistung: über 20.7KW
Antriebsachsenlager: 6026
Turbo-Aufzug: SWL10-3/23-FU3
Hauptantriebsmotor: YVP180M-4-15
Reduzierer: ZQ500-48.57
Wallboardmaterial: A3
Wellenmaterial: 40
Formmaterial: Gcr15
IV, Überblick über Ausrüstungsstruktur
Die Einbauebene wird durch Stahlplatte A3, nach alternder Behandlung, der Struktur mit 3 Rollen verarbeitet, 1 ober und 2 niedriger, nimmt die untere Rolle eine örtlich festgelegte Struktur an, nimmt die obere Rolle Schieberbewegungsanpassung an, und 3 Sätze Turbinenkasten-Antrieb angetrieben durch den Motor, um das obere zu justieren und niedriger wird der Turbinenkasten durch eine Pleuelstange angeschlossen, um die Synchronisierung von 3 Sätzen Kästen sicherzustellen, und die 3 unabhängigen Wandplatten werden durch eine Welle angeschlossen, um den Parallelismus der ganzen Maschine sicherzustellen. Der Durchmesser der Rollenwelle ist 110mm. Es gibt zwei Sätze Formen auf das links und das recht, einer für den inneren Bogen und einer für den äußeren Bogen und einem Satz des Hauptmotors 15KW. Es wird durch einen Reduzierer ZQ500 gefahren, der die linken und rechten unteren Wellen durch Gänge fährt. Das Gangmodul ist 10m, verließ einer für jeden und recht. Das Produkt wird durch die Operationskonsole verarbeitet.
V, Anlagenkonfigurationscheckliste
| Nein |
Teil-Name |
Quantität |
| 1 |
Formung der Form |
Ein Satz Formen auf jeder Seite |
| 2 |
15KW Antriebsmotor |
1Set |
| 3 |
Formung der Formwelle |
3Sets |
| 4 |
Turbo-Aufzug |
3Sets |
| 5 |
Anhebender Antriebsmotor |
1Set |
| 6 |
Reduzierer ZQ500 |
1Set |
| 7 |
Elektrische Konsole |
1Set |
| 8 |
AusrüstungsAnkerbolzen |
1Set |
