Produktdetails:
|
Bedingung: | neu | Ursprungsort:: | WUXI, CHINA |
---|---|---|---|
Stärke: | 2.5~3.0mm | Breite: | 450-476mm |
Anwendbare Industrien: | Bauarbeiten | Farbe: | Verbraucherbestimmt |
Markieren: | 4mm Leitschienen-Rolle,die Maschine bildet |

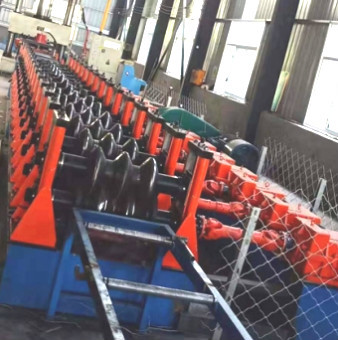

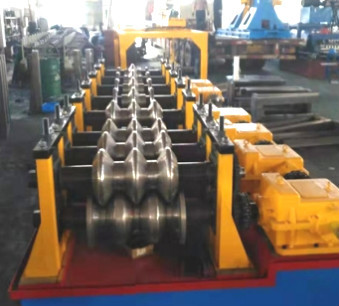

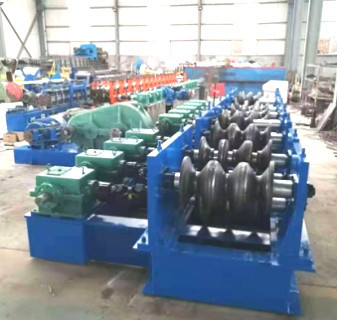

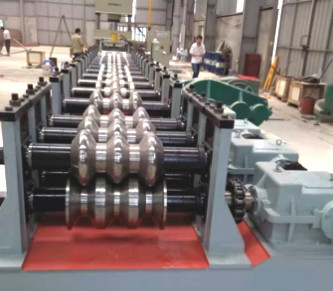

Leitschienenrolle, die Maschine für 4mm Stärkeblatt bildet
wir sind ein Berufshersteller, der an dem Entwerfen teilnimmt und alle Arten hohe Präzision produzierend, walzen die Höhentechnologie, Berufs- entworfen die Formung von Maschinen kalt. Unter Verwendung der neuen Technologie und der inkorporierenden KOPRA-Entwurfs-Software sind wir in der Lage, zu den internationalen Standards für unsere Kunden herzustellen.
a. Stärke: 2,5--4mm (±0.2mm), Breite: 750mm±5mm,
b.Yield-Stärke ist 235Mpa, Seitenbiegung kleiner als 10mm (Basis auf 5mm),
c.Coil-Inner-Durchmesser: φ508~φ600mm; Spulenc$inner-durchmesser: ≤φ1800mm,
d.Coil-Gewicht: ≤10T
I.Basic-Maschinenparameter
II, Überblick über Ausrüstungsstruktur
Die Einbauebene wird durch Stahlplatte A3, nach alternder Behandlung, der Struktur mit 3 Rollen verarbeitet, 1 ober und 2 niedriger, nimmt die untere Rolle eine örtlich festgelegte Struktur an, nimmt die obere Rolle Schieberbewegungsanpassung an, und 3 Sätze Turbinenkasten-Antrieb angetrieben durch den Motor, um das obere zu justieren und niedriger wird der Turbinenkasten durch eine Pleuelstange angeschlossen, um die Synchronisierung von 3 Sätzen Kästen sicherzustellen, und die 3 unabhängigen Wandplatten werden durch eine Welle angeschlossen, um den Parallelismus der ganzen Maschine sicherzustellen. Der Durchmesser der Rollenwelle ist 110mm. Es gibt zwei Sätze Formen auf das links und das recht, einer für den inneren Bogen und einer für den äußeren Bogen und einem Satz des Hauptmotors 15KW. Es wird durch einen Reduzierer ZQ500 gefahren, der die linken und rechten unteren Wellen durch Gänge fährt. Das Gangmodul ist 10m, verließ einer für jeden und recht. Das Produkt wird durch die Operationskonsole verarbeitet.
III, Anlagenkonfigurationscheckliste
Nein |
Teil-Name |
Quantität |
1 |
Formung der Form |
Ein Satz Formen auf jeder Seite |
2 |
15KW Antriebsmotor |
1Set |
3 |
Formung der Formwelle |
3Sets |
4 |
Turbo-Aufzug |
3Sets |
5 |
Anhebender Antriebsmotor |
1Set |
6 |
Reduzierer ZQ500 |
1Set |
7 |
Elektrische Konsole |
1Set |
8 |
AusrüstungsAnkerbolzen |
1Set |
