Platten-Rolle CMC-CER Leitschienen-450mm, die Maschine bildet

Platten-Rolle CMC-CER Leitschienen-450mm, die Maschine bildet

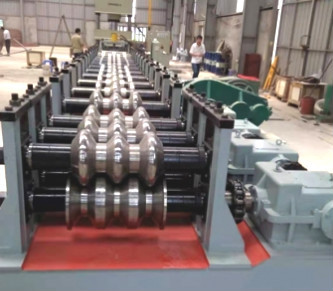

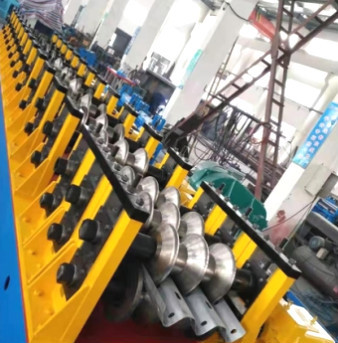

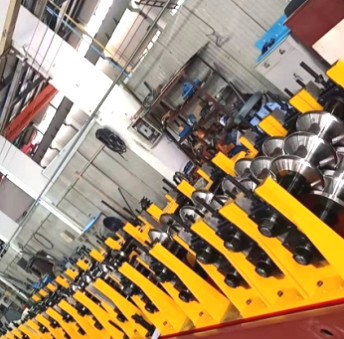

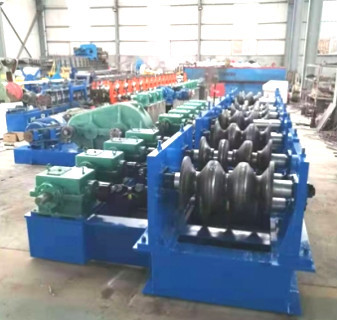

CMC CE Guardrail 450mm Panel Roll Forming Machine
Platten-Rolle CMC-CER Leitschienen-450mm, die Maschine bildet Platten-Rolle CMC-CER Leitschienen-450mm, die Maschine bildet Platten-Rolle CMC-CER Leitschienen-450mm, die Maschine bildet Platten-Rolle CMC-CER Leitschienen-450mm, die Maschine bildet Platten-Rolle CMC-CER Leitschienen-450mm, die Maschine bildet

Großes Bild :  Platten-Rolle CMC-CER Leitschienen-450mm, die Maschine bildet

Produktdetails:
Herkunftsort: Wuxi, China
Markenname: CMC
Zertifizierung: CE, ISO
Zahlung und Versand AGB:
Min Bestellmenge: 1 Satz
Preis: Negotiate
Verpackung Informationen: Der ganze Körper umfaßt mit Plastiktasche. oder entsprechend den Kundenanforderungen.
Lieferzeit: Entsprechend den Aktien
Zahlungsbedingungen: T/T, L/C, D/P
Versorgungsmaterial-Fähigkeit: 50 Sätze pro Monat.

Platten-Rolle CMC-CER Leitschienen-450mm, die Maschine bildet

Beschreibung
Name: Rollenformmaschine für Leitplanken Kundendienst erbracht: Geben Sie Ersatzteile, die Ingenieure frei, die, um Maschinerie übersee instandzuhalten verfügbar si
Energie (W): 22 kW bis 1000 kW Gewicht: 65Kg
Ausstellungsraum-Standort: keine Markenname: CMC
Markieren:

450mm Leitschienen-Rolle

,

die Maschine bildet



CMC-CER 450 - 476mm Leitschienenplattenrolle, die Maschine bildet



I.Basic-Maschinenparameter

  1. Mechanische Eigenschaften und Spezifikationen von Rohstoffen
  • Material: Q345B galvanisiertes Blatt
  • Stärke: 2.5~3.0mm
  • Breite: 450-476mm
  • Gewicht: 65KG
  • Spezifikationen von Produkten
  • Produkt: Nebenerscheinungszeichnung
  • Produktbreite: 310mm ± 5mm
  • Produkthöhe: 81mm ± 5mm
  • Produktbeschreibungen
  • Formverfahren: Cold roll Formung
  • Produktionsgeschwindigkeit: ≤10m/Minute
  • Fütterungsrichtung: linke Zufuhr
  • Hauptspannung: 380V, 50Hz
  • Einheitsgesamtleistung: über 20.7KW
  • Antriebsachsenlager: 6026
  • Turbo-Aufzug: SWL10-3/23-FU3
  • Hauptantriebsmotor: YVP180M-4-15
  • Reduzierer: ZQ500-48.57
  • Wallboardmaterial: A3
  • Wellenmaterial: 40
  • Formmaterial: Gcr15

II, Überblick über Ausrüstungsstruktur

Die Einbauebene wird durch Stahlplatte A3, nach alternder Behandlung, der Struktur mit 3 Rollen verarbeitet, 1 ober und 2 niedriger, nimmt die untere Rolle eine örtlich festgelegte Struktur an, nimmt die obere Rolle Schieberbewegungsanpassung an, und 3 Sätze Turbinenkasten-Antrieb angetrieben durch den Motor, um das obere zu justieren und niedriger wird der Turbinenkasten durch eine Pleuelstange angeschlossen, um die Synchronisierung von 3 Sätzen Kästen sicherzustellen, und die 3 unabhängigen Wandplatten werden durch eine Welle angeschlossen, um den Parallelismus der ganzen Maschine sicherzustellen. Der Durchmesser der Rollenwelle ist 110mm. Es gibt zwei Sätze Formen auf das links und das recht, einer für den inneren Bogen und einer für den äußeren Bogen und einem Satz des Hauptmotors 15KW. Es wird durch einen Reduzierer ZQ500 gefahren, der die linken und rechten unteren Wellen durch Gänge fährt. Das Gangmodul ist 10m, verließ einer für jeden und recht. Das Produkt wird durch die Operationskonsole verarbeitet.



III, Anlagenkonfigurationscheckliste



Nein



Teil-Name



Quantität

1



Formung der Form



Ein Satz Formen auf jeder Seite

2



15KW Antriebsmotor



1Set

3



Formung der Formwelle



3Sets

4



Turbo-Aufzug



3Sets

5



Anhebender Antriebsmotor



1Set

6



Reduzierer ZQ500



1Set

7



Elektrische Konsole



1Set

8



AusrüstungsAnkerbolzen



1Set







IV.Payment-Ausdrücke und -Kundendienst:

1) UHRKETTE Tianjin
2) Zahlung: 30% T/T Ablagerung und zahlen den Betrag, bevor sie versendet.
3) Lieferfrist: 60 Werktage.
4) Garantiezeit: 12 Monate begrenzte Garantie, die vom Liefertermin abfahren. Verschiffenkosten, damit Teile während des Garantiezeitraums ersetzt werden können müssen vom Kunden getragen werden.
5) Ersatzteile: Lager, Knöpfe, Ketten, Magnetventil, Futterrohr etc.
6) Installation und Training:
1. Wenn Käufer unsere Fabrik besichtigen und die Maschine überprüfen, bringen wir Ihnen bei, wie man und uns die Maschine installiert, und bilden auch Ihre Arbeitskräfte/den vertraulichen Techniker aus.
2. Ohne zu besuchen schicken wir Ihnen Benutzerhandbuch und CD, um Sie zu unterrichten zu installieren und zu funktionieren.
3. KOSTEN INSTALLATION:
Der Käufer sollte die Installationsgebühren (USD 100 zahlen ein Mann ein Tag). Zum Verkäufer, der Konto durch T/T vor den Technikern des Verkäufers ernannt wird, gehen Sie zur Fabrik des Käufers. Der Käufer trägt den Technikern des Verkäufers Reisekosten außerhalb Chinas, einschließlich runde Flugticketgebühr, Anpassung und Nahrung, stellen Transport von lebendem Hotel zum Arbeitsplatz, die notwendige Kommunikation und die Versicherung, das etc. zur Verfügung.
