Landstraße 12m/minimale Geländer rollen, Maschine bildend

Landstraße 12m/minimale Geländer rollen, Maschine bildend

Brand Name:	CMC
MOQ:	1 Satz
Preis:	Negotiate
Payment Terms:	T / T, L / C
Supply Ability:	50 Sätze pro Monat.

Detail Information

Product Description

Detail Information

Herkunftsort:

Wuxi, China

Zertifizierung:

CE, ISO

Name:

Landstraßen-Leitschienen-Rolle, die Maschine bildet

Geschwindigkeit:

8-12m/min

Gewicht:

65Kg

Produkthöhe:

81mm ± 5mm

Formverfahren:

Cold Roll Formin

Hauptspannung:

380v, 50Hz

Verpackung Informationen:

Der ganze Körper umfaßt mit Plastiktasche. oder entsprechend den Kundenanforderungen.

Versorgungsmaterial-Fähigkeit:

50 Sätze pro Monat.

Hervorheben:

Rolle der Leitschienen-12m/min

die Maschine bildet

Product Description

Ausrüstungsstrukturdiagramm:

Vorteile:

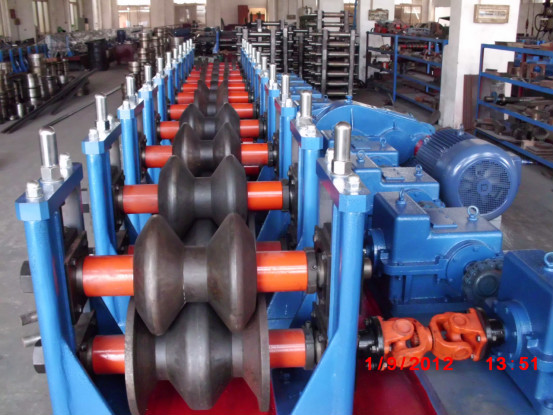

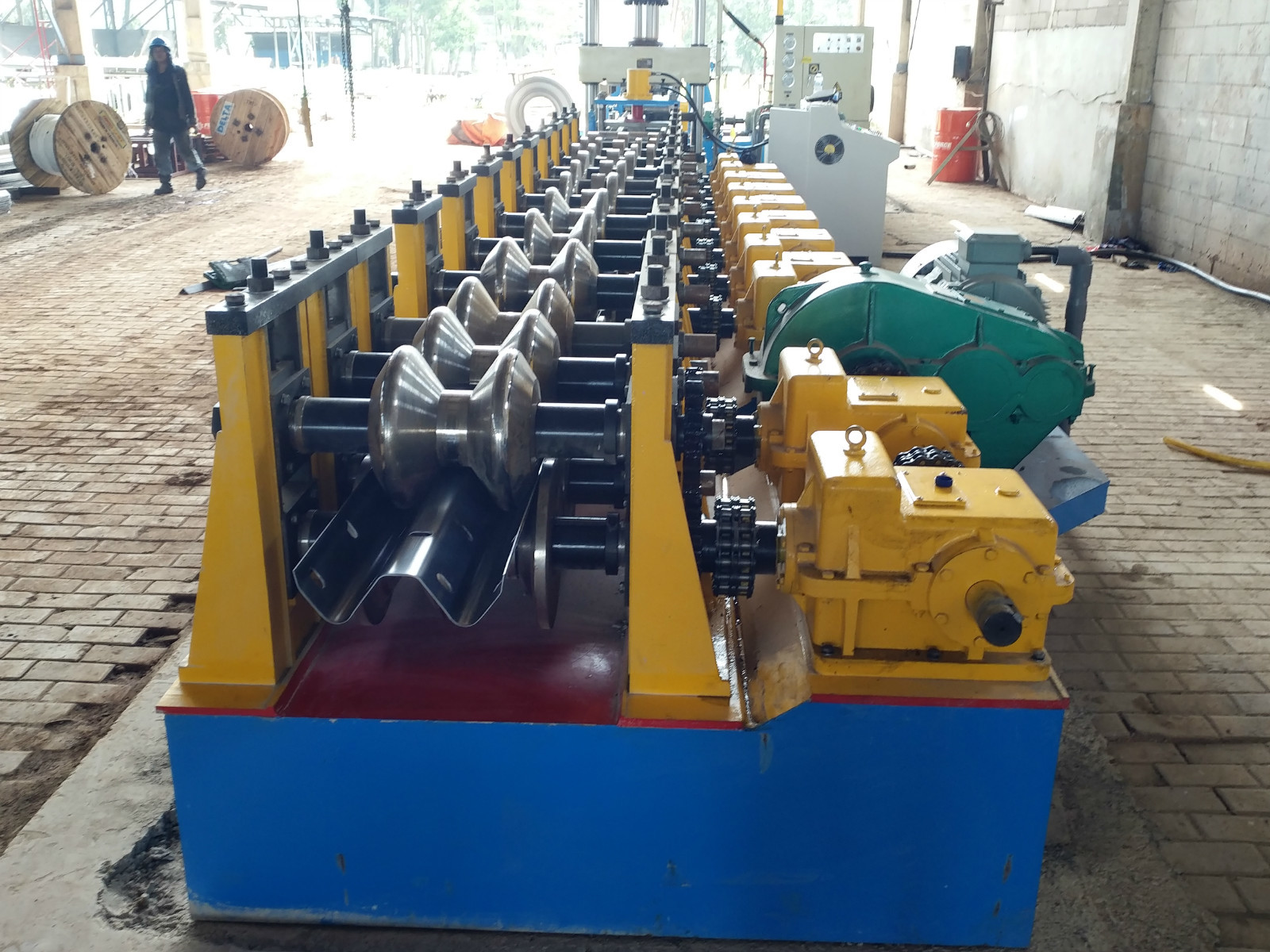

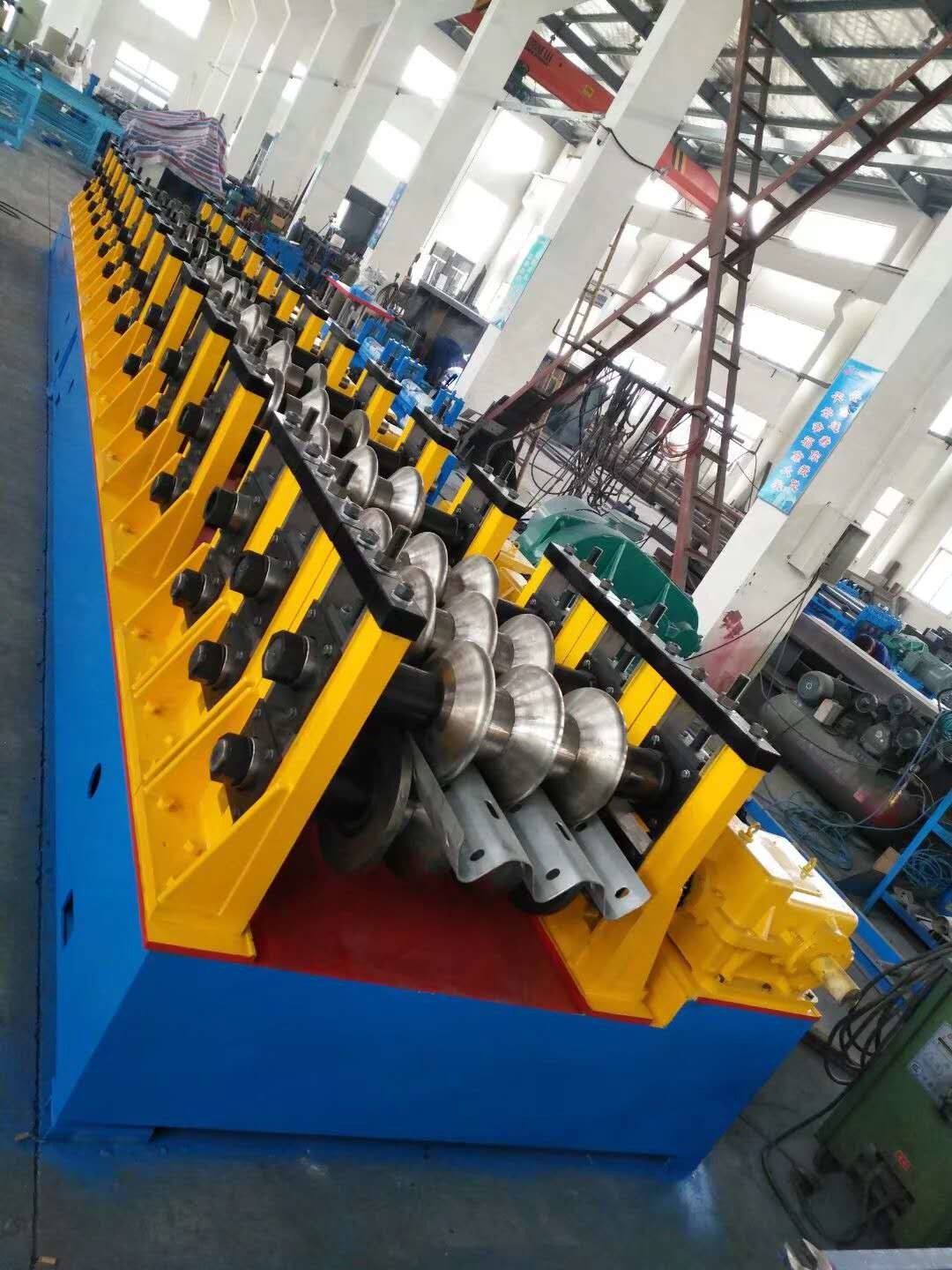

Landstraßen-Leitschienenrolle mit zwei Wellen, die Maschine bildet

♥ als Hersteller werden wir auf alle Arten Rolle Maschine bildend spezialisiert.

♥ gute Erfahrung von 20 Jahren, zum der Rolle zu machen, die Maschine bildet.

♥ wählen das beste Material und die Komponenten für den Export dann 40 Länder.

♥ liefern besten Preis, gute Qualität und schnelle Lieferung.

Produktname			Landstraßen-Leitschienenrolle mit zwei Wellen, die Maschine bildet
NEIN.	Einzelteile		Parameter	Anmerkung
1	Passend Material	Art	GI/PPGI
		Breite	Besonders angefertigt
		Stärke	1.5-3.5mm
2	Produkt Spezifikationen	Länge	Irgendeine Länge	Programmiert
2	Produkt Spezifikationen	Längen-Toleranz	±2mm
3	Arbeitsgeschwindigkeit	8-12m/min		Standardmaschine
4	Kontrollsystem	Mitsubishi-/Siemens-PLC& Wandler		Gewohnheit
5	Gesamtleistung	Über 30KW		Bis zum abschließenden Entwurf
6	Gesamtgewicht	Über 15T		Bis zum abschließenden Entwurf

II.Basic-Maschinenparameter

Mechanische Eigenschaften und Spezifikationen von Rohstoffen

Material: Q345B galvanisiertes Blatt

Stärke: 2.5~3.0mm

Breite: 450-476mm

Gewicht: 65KG

Spezifikationen von Produkten

Produkt: Nebenerscheinungszeichnung

Produktbreite: 310mm ± 5mm

Produkthöhe: 81mm ± 5mm

Produktbeschreibungen

Formverfahren: Cold roll Formung

Produktionsgeschwindigkeit: ≤10m/Minute

Fütterungsrichtung: linke Zufuhr

Hauptspannung: 380V, 50Hz

Einheitsgesamtleistung: über 20.7KW

Antriebsachsenlager: 6026

Turbo-Aufzug: SWL10-3/23-FU3

Hauptantriebsmotor: YVP180M-4-15

Reduzierer: ZQ500-48.57

Wallboardmaterial: A3

Wellenmaterial: 40

Formmaterial: Gcr15

III, Überblick über Ausrüstungsstruktur

Die Einbauebene wird durch Stahlplatte A3, nach alternder Behandlung, der Struktur mit 3 Rollen verarbeitet, 1 ober und 2 niedriger, nimmt die untere Rolle eine örtlich festgelegte Struktur an, nimmt die obere Rolle Schieberbewegungsanpassung an, und 3 Sätze Turbinenkasten-Antrieb angetrieben durch den Motor, um das obere zu justieren und niedriger wird der Turbinenkasten durch eine Pleuelstange angeschlossen, um die Synchronisierung von 3 Sätzen Kästen sicherzustellen, und die 3 unabhängigen Wandplatten werden durch eine Welle angeschlossen, um den Parallelismus der ganzen Maschine sicherzustellen. Der Durchmesser der Rollenwelle ist 110mm. Es gibt zwei Sätze Formen auf das links und das recht, einer für den inneren Bogen und einer für den äußeren Bogen und einem Satz des Hauptmotors 15KW. Es wird durch einen Reduzierer ZQ500 gefahren, der die linken und rechten unteren Wellen durch Gänge fährt. Das Gangmodul ist 10m, verließ einer für jeden und recht. Das Produkt wird durch die Operationskonsole verarbeitet.

IV, Anlagenkonfigurationscheckliste

Nein

Teil-Name

Quantität

Formung der Form

Ein Satz Formen auf jeder Seite

15KW Antriebsmotor

1Set

Formung der Formwelle

3Sets

Turbo-Aufzug

3Sets

Anhebender Antriebsmotor

1Set

Reduzierer ZQ500

1Set

Elektrische Konsole

1Set

AusrüstungsAnkerbolzen

1Set
