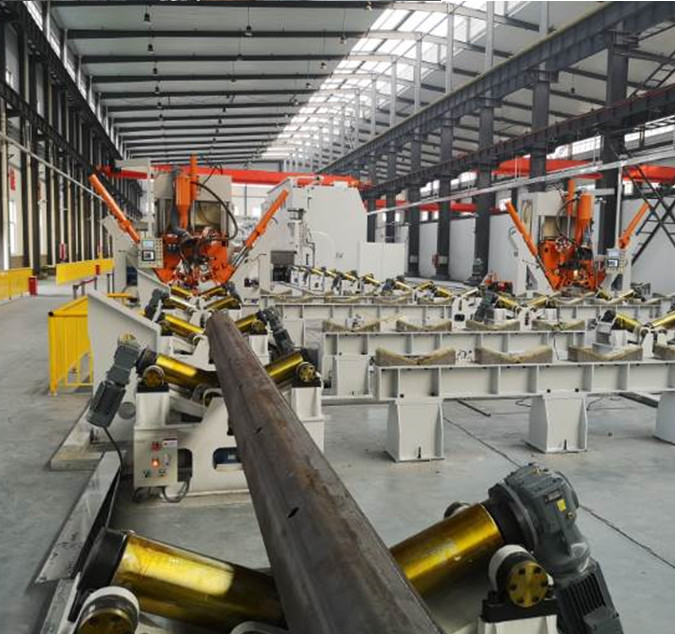

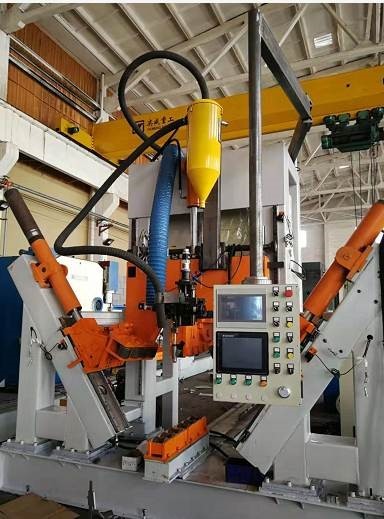

Automatisches Monopole Schweißgerät HM500/14000mm

Maschine zur Schließschweißschweißmaschine

Modell: HM500/14000

Entwurf für Monopole, Hochmast, 5G-Spalte

Typ der Walze

Speziell für Monopole, Hochmast, 5G-Kommunikationsmast und normale Straßenlaternen entwickelt

Standard:Durchmesserbereich:200~500mm, Dicke:4~12mm, Länge:14m

Option:Durchmesserbereich:60~500mm, Dicke:3~12mm, Länge:14m

Standard-Einbogen-Einbogen-Draht-Suchschweißmaschine

Anwendungsbereich:

Anwendungsbereich: geeignet für das Längsschweißen mit mittlerer Länge, wie 5G-Spalten, Monopolen, Hochmast-Spalten und normale Straßenlaternen

Diese Maschine eignet sich in der Regel zum Schweißen von polygonalen und konischen Polen mittlerer Größe, insbesondere für den Pol, der nur eine Naht hat.Der Wagen ist mit einem Drehzahlmotor ausgestattetDer hydraulische Zylinder lässt das Druckrad gleichzeitig die Stange ziehen und schweißen.

Eigenschaften:

1.CNC automatische Einstellung, CNC-System, mit der Änderung des Stangendurchmessers, automatisch den Druck, automatisch die Position des Druckfüßels,automatisch die Zufuhrgeschwindigkeit und -position anpassen, halten Sie die Schweißnaht stets geschlossen, um ein reibungsloses Schweißen sicherzustellen.

2.Basierend auf der Qualifikation des vorherigen Verfahrens tritt nach dem Schweißen keine Torsion des Polschweißes auf.und es gibt keine Notwendigkeit für das Personal, zu drücken und drehen die Stange an der Rückseite der Maschine, um das Schweißzentrum.

3.Der Antriebspfahl wird durch Frequenzumwandlung gesteuert, mit elektrischer Bremsstoppfunktion zur Gewährleistung der Stabilität des Schweißens von Kopf und Schwanz,Dieses System kann Schweißen die Stange von kleinem Ende zum unteren Ende voller Fläche und fast keine linke Länge aus dem SchweißenAuf diese Weise wird die manuelle Arbeit des nächsten Prozesses reduziert.

4.Die Anzahl der Klemmwalze beträgt 3 Sätze, der Vorteil besteht darin, den Druck der Walze auf die Poloberfläche zu reduzieren und den Kratzer auf der Oberfläche zu reduzieren.,Es kann gleicher Durchmesser oder konisch sein.

5.Der Schubwagen mit motorisierter schneller Rückkehrfunktion, ohne dass der Bediener manuell zurückschieben muss, reduziert die Arbeitsintensität der Bediener.

6Der hintere Schubwagen mit pneumatischer Spannvorrichtung ist im Vergleich zur manuellen Spannvorrichtung einfach und schnell.

7Die Entladeseite ist Rollenart, die für das Be- und Entladen bequem ist und die Automatisierung von Vor- und Nachströmungsmaterialien ermöglicht.Das Laden und Entladen kann auf der gleichen Seite sein, um den Bediener die Fernbewegung zu vermeiden. Der Bediener muss nur in der Position der Gastmaschine arbeiten, wodurch die Arbeitsintensität erheblich reduziert wird.

8Das selbstentwickelte System zur Synchronisierung von Öldruck und Steuerung verringert die Anforderungen an den Pfahl, wodurch der Pfahl nach dem Schweißen abgerundet und weniger verformt wird.

9- Bediener: 1 Person.

10.Ausladen von Rollerrack, 5 Sätze (für 12,14 m hohe Stangen geeignet)

11- je nach dem Aufbau der Werkstatt des Käufers können Maschinen mit unterschiedlichen Arbeitsrichtungen zur Verfügung gestellt werden

12.Für die speziellen Anforderungen der Kunden, Maschine kann speziell entwickelt und hergestellt werden, um verschiedene Pole auf der ganzen Welt zu erfüllen

13Durch die auf dem Maschinenkopf installierte Kamera wird die Schweißnaht auf dem Bildschirm der Hauptsteuerung reflektiert, wodurch die Verfolgung der Schweißnaht einfach und einfach erfolgt.und Verringerung der Arbeitsintensität des Betreibers für die Überwachung des Schweißens.

14.Option:Durchmesserbereich:60~500mm, Dicke:3~12mm, Länge:12mm

Die Maschine besteht aus folgenden Teilen:

1. Lange Arbeitsplatte für das Bewegen von Trolleys

2Hauptportalrahmen

3Trolleybusantrieb

4. Entladen von Rollen, 5 Sets (für 12,14 m hohe Stangen geeignet)

5. Hydraulisches Spannteil (einschließlich Spannwalzen, geeignet für mittelgroße Stangen)

6. Unterwasserbogenschweißsystem mit Drahtzuführsystem

7. Flussrückgewinnungssystem

8. Hydraulisches System

9.Steuerungssystem

10Kamera, Überwachungssystem für Schweißnaht

11- Klemmwalze, entsprechend den Anforderungen des Kunden.

Mit 1 Satz geeignet für Monopol Hochmast, 5G Stang Form.

Optional: 1 Satz geeignet für normale Straßenlaternen mit einem Mindestdurchmesser von 60 mm (runde Stangen und kegelförmige Stangen)

Optional: 1 Satz geeignet für normale Straßenlaternen mit einem Mindestdurchmesser von 60 mm (oktagonal)

Optional: Ein Satz von hinteren Klemmvorrichtungen, geeignet für normale Straßenlichtmasten (einschließlich eines kleinen Werkzeugs, geeignet für Masten mit sehr kurzer Länge, z. B. 1 ~ 2 Meter langen Arm)
