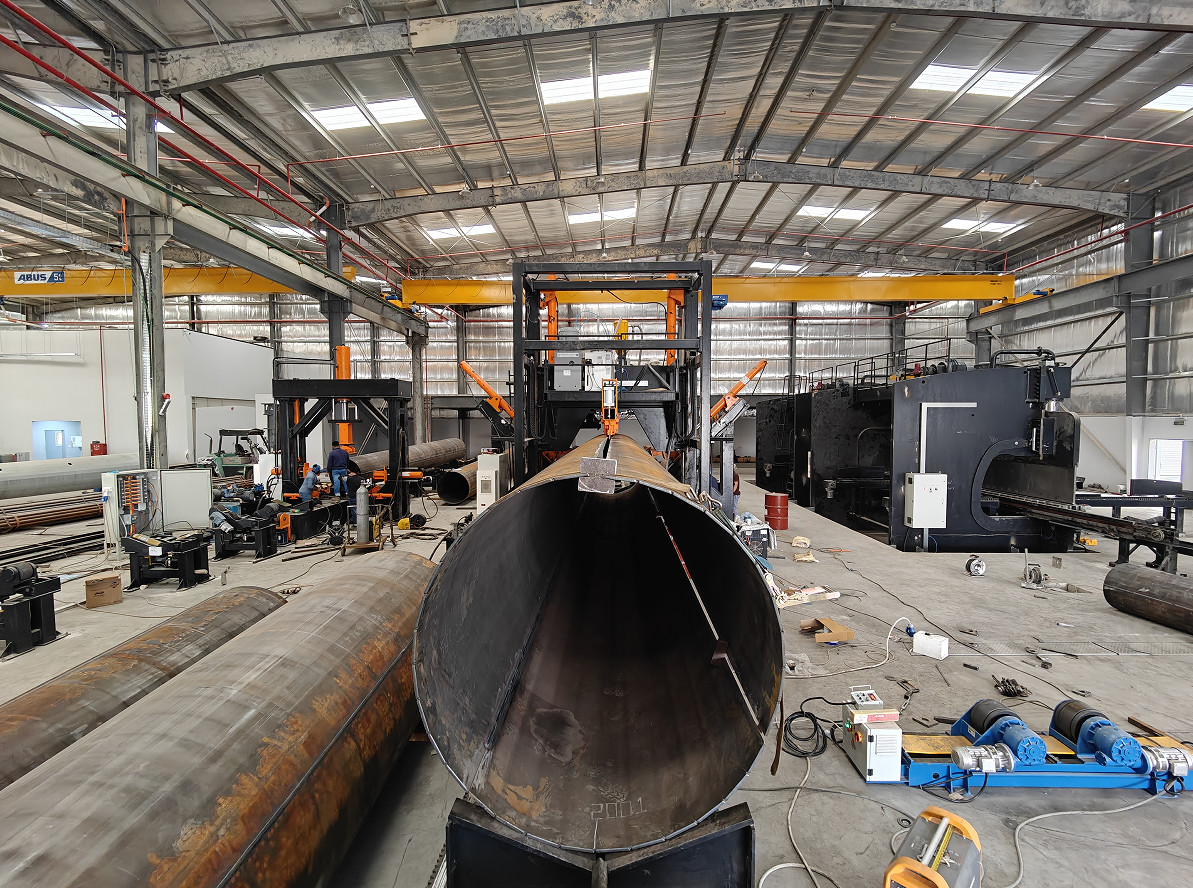

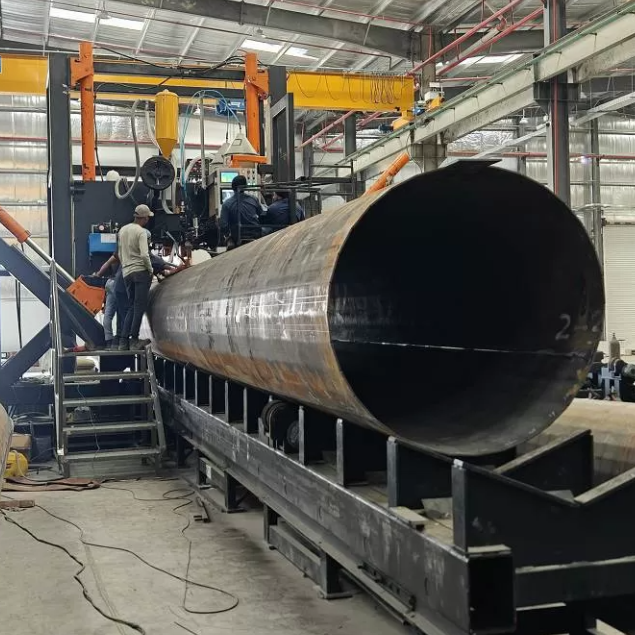

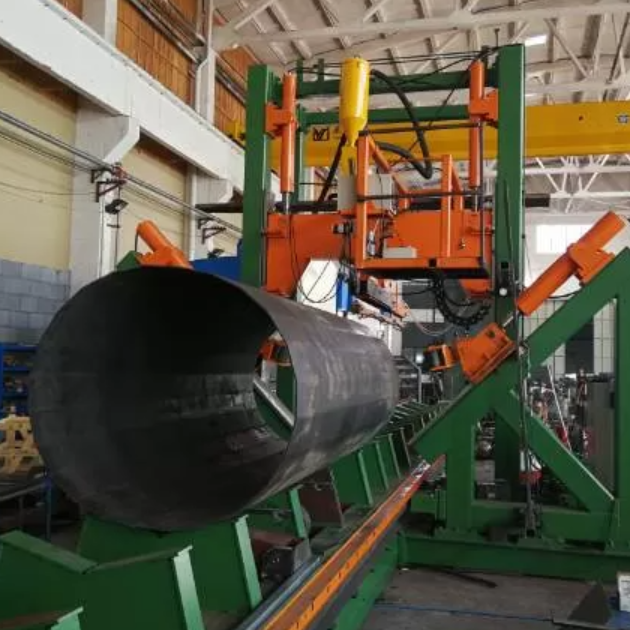

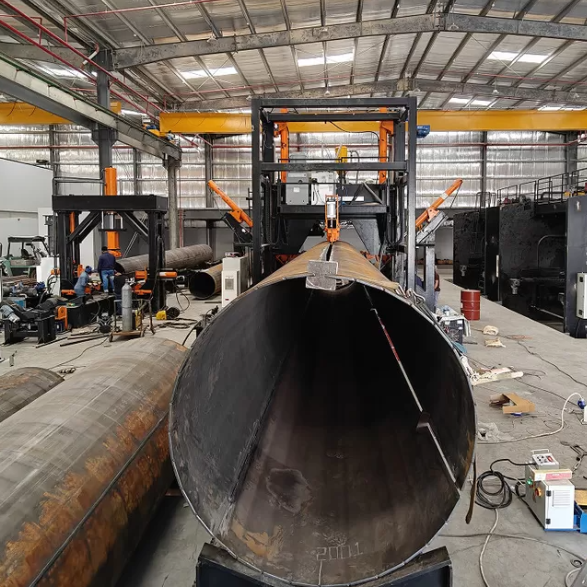

Durchmesserbereich 500~2500mm,5G-Spalte, Monopol, Hochmast-Spalte geschlossen Schweißmaschine

mit einer Breite von mehr als 20 mm,

Modell: HM2500/13000

Konzipiert für Monopole, Hochmast, 5G-Kommunikationsmast

Durchmesserbereich: 500~2500mm, Dicke:normalerweise 6~20mm, Länge:13000mm

Hinweis: Die Maschine kann auch mehr Dicke, wenn Dicke 18 ~ 25mm, Vorschlag Prozess: tun Sie zuerst Schließschweißen, dann Oberflächenschweißen.

Schweißmaschine mit Doppelbogen und Drei-Draht-Schweißmaschine

Anwendungsbereich: geeignet für das Schweißen mit mittlerer Länge und mit länglichem, automatisch geschlossenem Pol, wie 5G-Pol, Monopol, Hochmastpol

CNC POLE SHUT-WELDING MACHINE, es ist geeignet für eine Schale oder zwei Schale Typ polygonal und Kreis Spitze Pole ((Konische Pole). es ist automatische Schweißlinie,die Gerüststruktur ist fest und mit Schweißsystem ausgestattet, V-förmige Vollpole Länge Dolly ((Arbeitstisch) mit Servomotor für Geschwindigkeitsverstellbares bewegen, Der Hydraulikzylinder drücken Sie das Klemmrad, um den Pfahl zu schließen und gleichzeitig Schweißen.

Bei zwei Nahtmasten wird, wenn das erste Nahtschweißen abgeschlossen ist, die untere Walze ansteigen und die Masse in eine andere Nahtposition drehen, um das zweite Nahtschweißen zu beginnen.

Eigenschaften:

1.CNC automatische Einstellung, CNC-System, mit der Änderung des Stangendurchmessers, automatisch den Druck, automatisch die Position des Druckfüßels,automatisch die Zufuhrgeschwindigkeit und -position anpassen, halten Sie die Schweißnaht stets geschlossen, um ein reibungsloses Schweißen sicherzustellen.

2.Special CNC-Steuerungssystem macht die linke und rechte Seite des Fußes Synchronisierung Leistung ist sehr gut

3.Basierend auf der Qualifikation des vorherigen Verfahrens tritt nach dem Schweißen keine Torsion des Polschweißes auf.und es gibt keine Notwendigkeit für das Personal, zu drücken und drehen die Stange an der Rückseite der Maschine, um das Schweißzentrum.

4Der Stab befindet sich auf dem V-förmigen Arbeitstisch und seine Bewegung ist servo gesteuert, um die Stabilität des Schweißens von Kopf und Schwanz zu gewährleisten.Das Schweißen von Kopf bis Schwanz verkürzt die nicht geschweißte Schwanzlänge erheblich.

5.Die Anzahl der Klemmwalze beträgt 3 Sätze, der Vorteil besteht darin, den Druck der Walze auf die Poloberfläche zu reduzieren und den Kratzer auf der Oberfläche zu reduzieren.,Es kann gleicher Durchmesser oder konisch sein.

6.Der V-förmige Arbeitstisch ((Dolly) mit motorisierter Schnellrückkehrfunktion, und er verringert die Arbeitsintensität der Bediener.

7.Funktion des Unterwasserbogenschweißens

8.Mit einer Rückführungsanlage kann sie adaptiv angepasst werden.In der Praxis wird die Position der Schweißnaht selten angepasst, was die Arbeitsintensität der Bediener reduziert.

9Durch die auf dem Maschinenkopf installierte Kamera wird die Schweißnaht auf dem Bildschirm der Hauptsteuerung reflektiert, wodurch die Verfolgung der Schweißnaht einfach und einfach erfolgt.und Verringerung der Arbeitsintensität des Betreibers für die Überwachung des Schweißens- Ich weiß nicht.

10.Die selbst entwickelte Öldruck- und CNC-Anlage, die den geschweißten Pol rund und die Verformung gering macht.

11.Für zwei Nahtstangen, wenn das erste Nahtschweißen abgeschlossen ist, wird die untere Walze steigen und drehen den Stang in eine andere Naht Position, um das zweite Nahtschweißen zu beginnen

12.Laden und Entladen in der vorderen Position

13.Die inneren Kupferblöcke, die die Schweißdurchdringungsrate erheblich verbessern.

14- Bediener: 1 Person.

15.Aufgewählte Artikel:

15.1 bei Plattenstärken größer als 10 mm wird ein Doppelbogen- und Doppeldraht (oder ein Doppelelektrisch- und Drei-Draht) unter Wasser geschweißt, DC + AC, DC-Schweißen verwendet hohen Strom und niedrige Spannung,Gleichstrombogen erhält große DurchdringungDie Schweißgeschwindigkeit wird verdoppelt, die Schweißgeschwindigkeit wird erhöht, die Schweißgeschwindigkeit wird erhöht und die Schweißgeschwindigkeit wird erhöht.Verbesserung der Schweißleistung und Verringerung des Stromverbrauchs- Ich weiß nicht.

15.2netzwerkgebundenes System

Funktion: rechtzeitige Aktualisierung der Software, um die besten und neuesten Software- und Erfahrungsdaten zu erhalten, die Kunden bei der Fernfehldiagnostik und Fernparameteranpassung unterstützen können.Es ist für Kunden bequem, die Produktion schnell wieder aufzunehmen.15.3 Ersatzteile mit Maschine.

Die Maschine besteht aus folgenden Teilen:

• mit einer Leistung von mehr als 100 W
• Vorder- und Hinterschienen für den V-Tisch
• Hauptschienenrahmen
• Antriebssystem für den V-Arbeitstisch
• Hydraulische Spannungseinheit (einschließlich Spannrollen)
• Schweißvorrichtung mit Unterwasserbogenschweißsystem mit Drahtzuführsystem
• Flussrückgewinnungssystem
• Innere Kupferstange mit Wasserkühlsystem
• Betriebsplattform
• Stangeinsatz, 2 Paare, auf dem Trolley
• Hydraulisches System
• Steuerungssystem
