Heller Pole-Schließen-Schweißens-Maschine für Kreis- und Polygonpfosten-/-rohr14000mm Länge

Lichtmast-Schweißmaschine — Modell 340/14000

Produktübersicht

Die Lichtmast-Schweißmaschine Modell 340/14000 ist eine automatische Schweißlinie, die speziell für einteilige polygonale und kreisförmige konische Lichtmasten entwickelt wurde. Sie schweißt den Mast kontinuierlich vom kleinen zum großen Ende mit fast keiner unbearbeiteten Länge, was zu geraden und stabilen Nähten führt und den manuellen Aufwand im nachfolgenden Prozess erheblich reduziert. Ausgestattet mit Unterpulver-Schweiß- (SAW) und CO₂-Schutzgasschweißfunktionen deckt sie Mastdurchmesser von 60 mm bis 340 mm und Mastlängen bis zu 14.000 mm ab.

Hauptmerkmale & Vorteile

1. Vollflächige automatische Schweißung – Schweißt den Mast vom kleinen zum unteren Ende über die gesamte Fläche, wobei fast keine unbearbeitete Länge verbleibt, was den manuellen Aufwand im nächsten Prozess minimiert.
2. 8-fache Klemmrollen aus allen Richtungen – Verteilt den Druck gleichmäßig auf die Mastoberfläche, reduziert den Rollendruck und Oberflächenkratzer; besonders geeignet für die Schweißung von achteckigen Masten.
3. Doppelseitige Druckzylinder – Bieten eine starke Schließkraft zum Schließen des Mastes, ideal für Masten mit großer Dicke und kleinem Durchmesser.
4. Motorisierter Schnellrücklauf-Schlitten – Kehrt nach dem Schweißen automatisch mit hoher Geschwindigkeit zurück, sodass kein manuelles Zurückschieben erforderlich ist, was die Arbeitsintensität des Bedieners erheblich reduziert.
5. Pneumatisches Klemmgerät – Schnell und einfach im Vergleich zur manuellen Klemmung. Zugdesign bedeutet, dass kein Schweißmassekabel an jeden Mast angeschlossen werden muss; die Schweißgeschwindigkeit ist stabiler, mit weniger Schweißverzug nach dem Schweißen und einfacherer Bedienung.
6. Doppelte Schweißverfahren – Unterstützt sowohl Unterpulver-Schweißung als auch CO₂-Schutzgasschweißung in einer Maschine.
7. Hinterseitige geräuschlose Rollenunterstützung (Standard) – Kein hinterer Stützwagen und kein manuelles Zurückschieben erforderlich; erleichtert das Laden von Masten auf die Maschine und reduziert den Personalbedarf.
8. Hintere Mastführungsvorrichtung – Sorgt für eine genaue Positionierung während des gesamten Schweißvorgangs.

Anwendung

Die Maschine ist für die automatische Nahtschweißung von einteiligen polygonalen und kreisförmigen konischen Lichtmasten konzipiert. Der von einem geschwindigkeitsregelbaren Motor angetriebene Wagen zieht den Lichtmast vom kleinen zum großen Ende, während der Hydraulikzylinder über eine mechanische Kette und ein Schneckenrad die Klemmrollen zum Schließen des Mastes und gleichzeitigen Schweißen drückt.

Standardmaschinenkomponenten

• Langer Arbeitstisch mit Zahnrad- und Ritzelantriebssystem für den Zugwagen
• Zugwagen: Frequenzmotor mit Geschwindigkeitsregelung, Antriebssystem, Führungsgerät und pneumatisches Klemmsystem
• Hydraulische Klemm- und Schweißvorrichtung: 8 Sätze Klemmrollen für polygonale und konische Masten, plus zusätzliches seitliches hydraulisches Klemmsystem für Masten mit großer Dicke
• Schweißsystem: Unterpulver-Schweißung und CO₂-Schutzgasschweißung, einschließlich Stromquelle, Drahtvorschubsystem, Flussmittelrückgewinnungssystem und Schweißmassekabel
• Hinterseitige geräuschlose Rollenunterstützung (Standard)
• Hydrauliksystem: Doppelpumpen, Doppelmotoren, Doppelsteuerungssystem
• Pneumatiksystem für die Mastklemmung

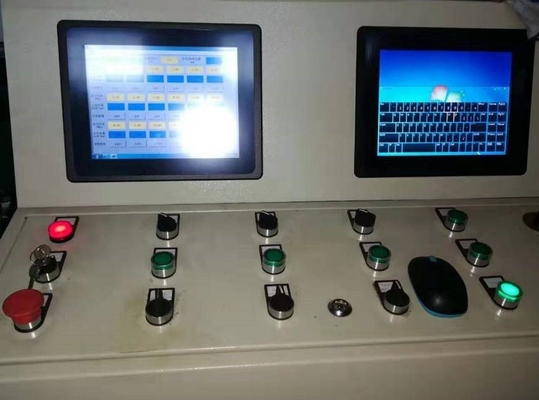

• Elektrisches Steuerungssystem: Frequenzumrichter, Bedienfeld, Kabel usw.

Technische Spezifikationen

Optionale & Standardfunktionen

• Zusätzliche doppelseitige Hydraulikzylinder – Geeignet für Lichtmasten mit kleinem Durchmesser und großer Dicke oder Masten aus hochfestem Stahlblech; bietet starke Schließkraft bei gleichzeitiger Nahtschweißung.
• Schnellrücklaufvorrichtung für den Wagen – Nach dem Schweißen drücken Sie den Knopf und der Wagen kehrt mit hoher Geschwindigkeit zum Hauptschweißkopf zurück und stoppt automatisch (manuelle Maschinen müssen von den Bedienern zurückgeschoben werden, was arbeitsintensiv und zeitaufwendig ist).
• Pneumatische Klemmeinheit – Einfacher und viel schneller als manuelle Klemmung. Hinweis: Schub-Mastschweißmaschinen haben keine Klemmeinheit und erfordern den Anschluss eines Massekabels an jeden Mast vor dem Schweißen; im Vergleich dazu bietet die Zugmaschine eine stabilere Schweißgeschwindigkeit, weniger Schweißverzug nach dem Schweißen und keinen Bedarf, ein Massekabel für jeden Mast anzuschließen.
