Produktdetails:
|
| Markieren: | cnc-Faserlaser-Schneidemaschine |
||
|---|---|---|---|
1. Hauptstruktur-Spezifikation
Laser-Schneidemaschine der Faser 500W-FL-3015 besteht Faserlaser-Macht souce, Maschinenkörper, Schaltkasten, Luftreinigungssystem und CNC-Kontrollsystem.
Technische Spezifikation
| Optische Parameter | Einheit | 500W |
| Abspielmodus | CW, QCW | |
| Mittelstrahlungswellenlänge | Nanometer | 1070-1080 |
| Standardspitzenleistung | W | 500 |
| Strahlnqualität | mm*mrad | 4 |
| Justage von Geschwindigkeit | kHz | 5 |
| Getriebefaserdurchmesser | μm | ≥50 |
| Ausgangsleistungsstabilität (langfristig) | % | ±2 |
| Energie | VAC | 400-460 |
| Leistungsaufnahme | Kilowatt | 2 |
System-Struktur
| Serie nein. | Name |
Quantität (Stück) |
Anmerkungen |
| 1 | Faserlaser | 1 | Vorlage importiert |
| 2 |
Optisches System Geschwindigkeitsexpansionslinse Spektroskop Fokussierungslinse |
1 | Nimmt deutsche den entworfenen Technologie und Special an. Optische Linse beeinflussen direkt die Qualität von facular, den Affekt die Qualität der Ausschnittnaht und -flansches, Schnittgeschwindigkeit und Stärke. |
| 3 | Panasonic-Servomotor | 1 |
Panasonic-Servomotor und Panasonic-Fahrer. Importierte Schraube und Schienen von Taiwan |
| 4 | Steuersystem | 1 | PC |
| 5 | Laser-Anzeichensystem | 1 | Halbleiter (rotes Licht) |
Hauptausrüstung führen zu gute Eigenschaften: Laser-Generator und optische Linse. Wir benutzen elektrische Komponenten Schneiders.
| Cnc-Operationstabelle | Sie nimmt Stahlkonstruktionsschweißen an, den verarbeitenden Druckausfall, Hochleistungsgestellaufbau, importierte rollende Schraube TBI, Zwischenlagenschiene HIWIN und Panasonic-Servomotor. | Sie hat behilfliche Ausrüstung fest von entladen, von drücken und von Stanzen. |
Technische hauptsächlichparameter
| Spezifikation | Parameter |
| Laser-Länge | 1064nm |
| Max. Laser-Energie | 1000W |
| Positionierung | Anzeichen des roten Lichtes |
| Effektiver Verarbeitungsbereich | 1500mm*3000mm |
| X-/Yachse Wiederholung, die Präzision in Position bringt | ±0.03mm |
| Max. Ausschnittstärke des Kohlenstoffstahls | ≤8mm |
| Max. Schnittgeschwindigkeit des Kohlenstoffstahls |
0.8mm Stärkeedelstahl, 12-14m/min, 1.0mm Stärkeedelstahl, 10-12m/min |
| Stützdokumente | DXF etc. (Unterstützungsselbst-CAD-Software, CorelDraw-Software) |
| Gesamtleistung verbraucht | ≤ 20KW |
| Stromversorgung |
Wechselstrom 3 Drähte der Phasen 4 380V, 50Hz/60Hz/60A |
Ausschnitt-Parameter
| Stärke (Millimeter) | Material | Maximale Schnittgeschwindigkeit (m/min) | Behilfliches Gas |
| 1 | M.S. | 8 | Sauerstoff |
| 2 | 4,5 | ||
| 3 | 3 | ||
| 4 | 2 | ||
| 5 | 1,5 | ||
| 6 | 0,8 | ||
| 1 | S.S | 6 | Stickstoff |
| 2 | 3 | ||
| 3 | 1,5 | ||
| 1 | Aluminiumlegierung | 3 | |
| 2 | 1,5 |
Technische Parameter
| Modell | FL-3015 |
| Laser-Wellenlänge | 1070nm |
| Maximale Laser-Energie | 500W (CW) |
| Arbeitsbereich | 3000mmX1500mm |
| Anschlag der Achse X | 3000m |
| Y-Achsenanschlag | 1500m |
| X, y-Achse, die Genauigkeit in Position bringt | ±0.05mm |
| X, Y, z-Achsenwiederholung, die Genauigkeit in Position bringt | ±0.03mm |
| X, maximale Geschwindigkeit NO-aufgabe einzelne Achse Y | 20min |
| Maximale Interaktionsgeschwindigkeit X-/Yachse | 40min |
| Maximale axiale Beschleunigung X/Y | 1.0G |
| Cnc-System | LASERCUT |
| Maximales Ladegewicht | 500KG |
| Phase | 3 |
| Nennspannung | 380V |
| Frequenz | 50Hz |
| Schutzniveau der Netzspannung | IP54 |
| Ganzes Gewicht | 2250KG |
| Einzelteile | Parameter |
| Laser-Länge | 1064nm |
| Max. Laser-Energie | 1000W |
| Positionierung | Anzeichen des roten Lichtes |
| Effektiver Verarbeitungsbereich | 1500mm*3000mm |
| X-/Yachse Wiederholung, die Präzision in Position bringt | ±0.03mm |
| Max. Ausschnittstärke des Kohlenstoffstahls | ≤8mm |
| Max. Schnittgeschwindigkeit des Kohlenstoffstahls |
0.8mm Stärkeedelstahl, 12-14m/min, 1.0mm Stärkeedelstahl, 10-12m/min |
| Stützdokumente | DXF etc. (Unterstützungsselbst-CAD-Software, CorelDraw-Software) |
| Gesamtleistung verbraucht | ≤ 20KW |
| Stromversorgung |
Wechselstrom 3 Drähte der Phasen 4 380V, 50Hz/60Hz/60A |

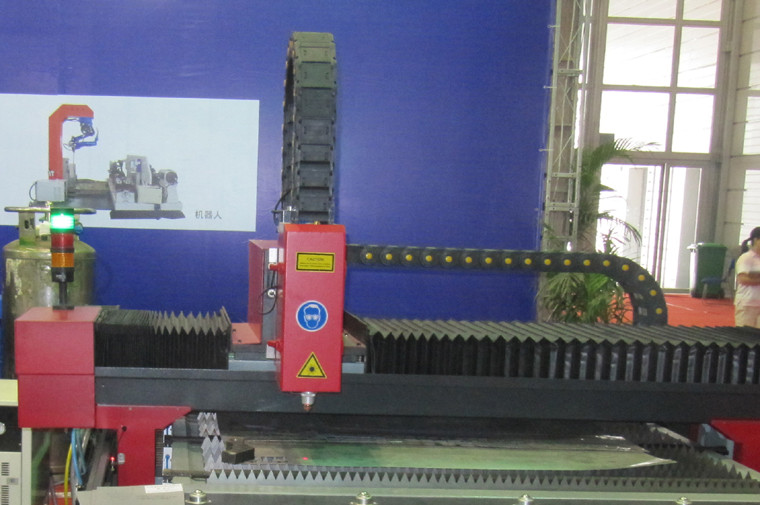

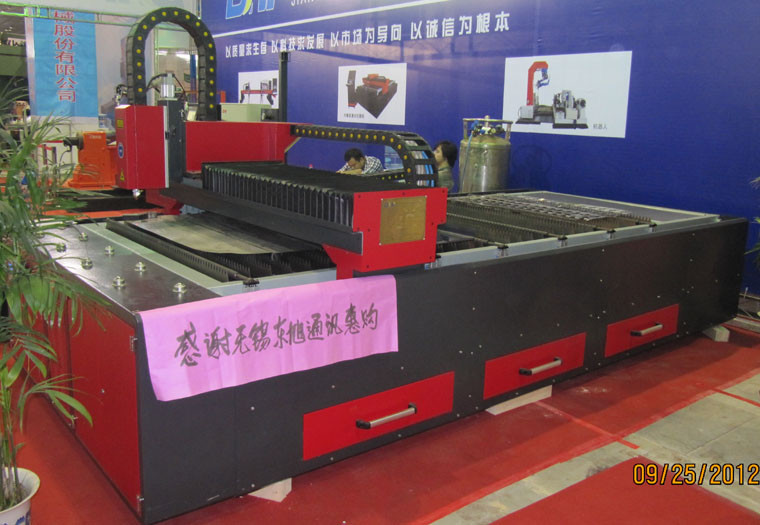

Laser-Schneidemaschine der Faser-FL-3015 wird durch leistungsfähigen Laser erzielt, der auf Gegenstand gerichtet wird, um das sofortiges Schmelzen und Verdampfung zu verursachen, wenn ursprünglicher Faserlaser aus IPG Laser-Gruppe importiert ist, in Deutschland. Automatischer Ausschnitt wird durch digitalisiertes Mechanikersystem gesteuert. Diese Maschine hat die Technologien von Laser-, digitalen und genauenmechanikern kondensiert.
2.1. Entworfene und unabhängige Operationstabelle der aufgeteilten Art. Sie kann entsprechend der Bedingung bewegt werden. Bequeme und einfache Operation.
2.2. Importierte Servobewegungsfunktionstabelle, reisender Bereich 1500mm*3000mm.

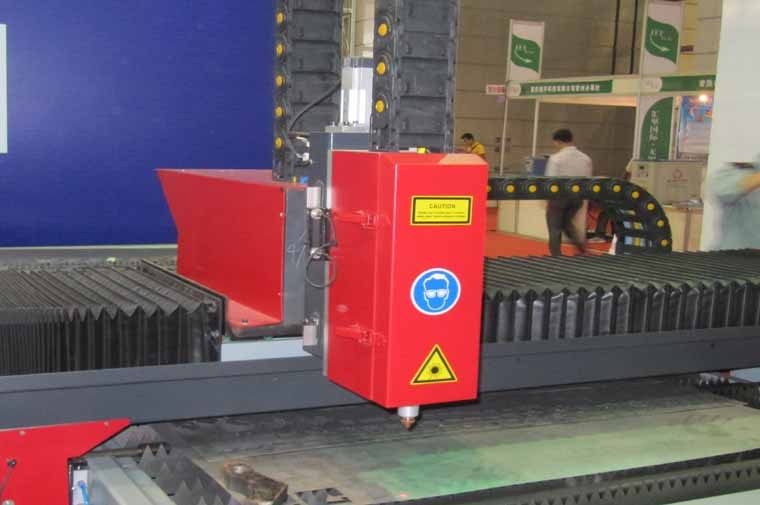

2.3. Laser-Kopf kann durch die z-Achse, reisender Bereich 0-100mm justiert werden
3. Hauptmerkmale
3.1. Er kann weit verbreitet sein, Platten wie zu schneiden: Edelstahl, Kohlenstoffstahl, Aluminium, etc.
3.2. Starke Ausschnittfähigkeit: Art 500W kann rostfreier Schnitt bis zu 8mm.
3.3. Niedriger Ausschnitt gekostet: Er kann mit Luft schneiden, und seine Kosten sind USD 0,5 - 1. Die genauen Kosten umfassen Strom 3-6 Grad pro Stunde, Linsenschutz USD 0,08 - 0,16 pro Stunde und nicht alle mögliche anderen Kosten. Wenn Sie O2 oder N2 benutzen, sollten die Kosten durch USD 2,4 - 4,8 erhöht werden. (Da die Form und die Stärke unterschiedlich sind, ist der Gasverbrauch. unterschiedlich)
3.4. Schnelle Schnittgeschwindigkeit, hohe Leistungsfähigkeit, sicherer Betrieb und stabile Leistung.
3.5. Gute Qualität, glatter und feiner Blick der kleinen Verzerrung draußen.
3.6. Importierter Servomotor und Zahnradgetriebe, zum des genauen Ausschnitts zu garantieren. Schnittfreudige Präzision.
3.7. Engagierte Software ermöglicht sofort entworfen zu sein oder verarbeitet worden der Grafik oder Text. Flexible und einfache Operation.
4. Angewandtes Material
Anwendbar auf den Schnitt auf Platte oder Rohr im Edelstahl, im Kohlenstoffstahl-, legiertemstahl, im Federstahl, im Aluminium, im Kupfer, im Titan, in etc. Es hat ausgezeichneten Verarbeitungseffekt auf Arten des harten spröden legierten Stahls.
5. Einsatzbereiche
Weit verbreitet in der Blechverarbeitung, in den Metallwaren, im Küchengerät, im hoch-entschlossenen Gerät, im Schaltschrank, in den Autoteilen, in den Gläsern, in den Plakaten, im Handwerk, in der Beleuchtung und in den genauen Teilen.

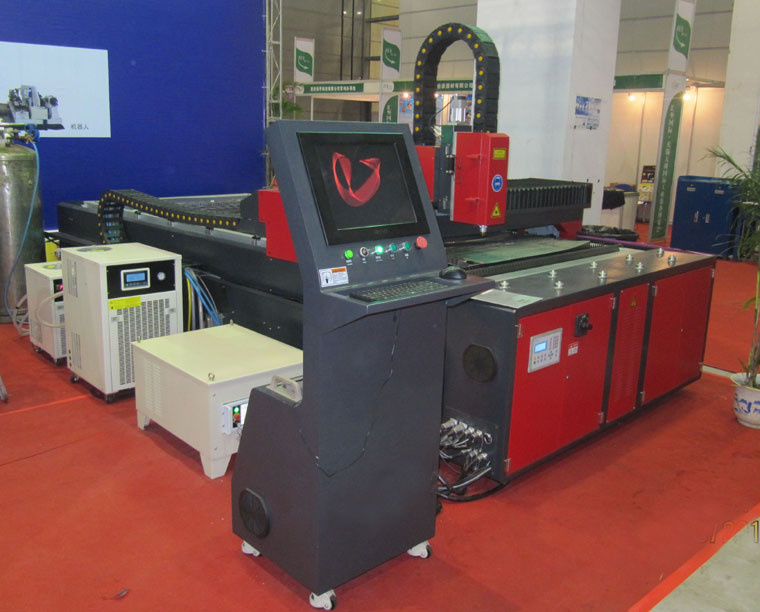

6. Ausrüstungskomponenten
| Einzelteil | Name | Spezifikation | Menge |
| 1 | FL-3015 | 3000mm*1500mm | 1 Satz |
| 2 | Faser-Laser | 500W | 1 |
| 3 | Cnc-System | LASERCUT | 1 |
| 4 | Laser-Ausschnittkopf | USA-lasermech | 1 |
| 5 | Wasserspender | 1 Satz |
7. Technische Dokumente geliefert
| Einzelteil | Technische Dokumente | Einheit | Quantität |
| 1 | Operationsanweisungen | Satz | 1 |
| 2 | Software unter Verwendung der Anweisungen | Satz | 1 |
| 3 | Spezielle Laser-Ausschnitt-Software | Satz | 1 |
| 4 | Produktbescheinigung | Satz | 1 |
| 5 | Maschinenladeliste | Stück | 1 |
