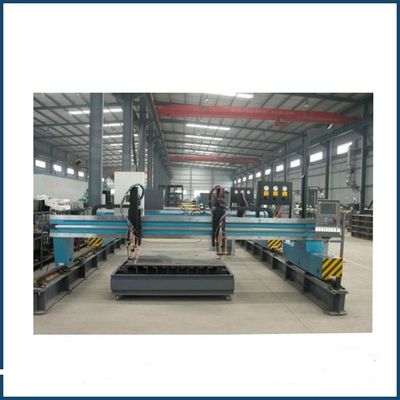

4000mm Bock-Art CNC-Plasmaschneiden-Maschine mit vertikalem und horizontalem Ausschnitt

1. ☆ kurze Einleitung



Digitale Schneidemaschine CNC-Reihe ist eine Art von eben erforscht und entwickelte leistungsfähige automatische Ausschnittausrüstung, damit Stahlplatte die Verarbeitung von den metallischen Teilen stützt, die auf dem Absorbieren der inländischen und modernen Überseesoftware und der Gerätetechnik und sie basieren, kann vertikalen und horizontalen Ausschnitt und Ausschnitt auf jeder möglicher Position der Bogenkurve durchführen, die mit schnittfreudiger Oberflächenpräzision und kleiner Deformation gekennzeichnet wird. Die Ausrüstung wird mit passender Struktur, einfache Operation gekennzeichnet, und neue Technologie etc. CNC-Brennschneiden ist eine traditionelle Brennschneidenmethode, die anwendbar ist, die Kohlenstoffstahlplatte mit guter Qualität zu schneiden und die Ausschnittstärke 6-150mm ist. Cnc-Plasmaschneidenmaschine ist auf geschnittenen Edelstahl und Nichteisenstahl mit der schnellen Geschwindigkeit anwendbar, gut, Oberflächenrauigkeit, hohe Präzision und kleine Deformation schneiden. Es ist eine beste Wahl, zum das hochwertigere des Ausschnittmetallmaterials zu erhalten. Cnc-Schneidemaschine ist weit auf das Automobil, petrochemische die Industrie des Schiffbaus, die Kessel, die Druckbehälter, die Baumaschinen, die hellen Industriemaschinen und andere Industrien anwendbar.





2. ☆ grundlegende Komponenten



Spurweite	4000mm
Schienenlänge	12000mm
Cnc-System	Reißzahn Ling FL-2500 (China)
Cnc-Brennschneidenfackel	1 Satz
Cnc-Plasmaschneidenfackel	1 Satz
Automatische Zündung	1set
Plasmaquelle	USA Thermadyne CUTMASTERA120





3. ☆ Funktionskomponenten



Kapazitanzhöhenprüfer	Hongyuda 1 Satz (China)
Bogenspannungs-Höhenprüfer	Hongyuda 1 Satz (China)
Programmnistensoftware	InteGNPS (China)





4. ☆ technische hauptsächlichspezifikationen



Effektive Schnitthöhe	3200mm
Effektive Schneidlänge	10000mm
Max. Return Rate	6000mm/min
Gerade, die Präzision in Position bringt	±0.5mm/10m
Geradewiederholungspräzision	±0.5mm/10m
Rauheit der Ausschnittoberfläche	Ra12.5
Brennschneidenstärke	6-150mm
Maximale Flammenperforierungsstärke	80mm
Maximale Plasmaperforierungs-Ausschnittstärke	16mm
Maximale Plasmarandausschnittstärke	35mm
Schienen	24KG
Fahren Sie Modus	Verdoppeln Sie sich gefahren





5. ☆ Arbeitsbereich



Klimatemperatur	0-45℃
Feuchtigkeit	<90>
Umgebungen	Belüftung, keine große Erschütterung
Eingangsspannung (Kann entsprechend Landspannungsanforderung des Käufers gemacht werden.)	Einphasiges, 220V, 50HZ Drei Phasen, 380V, 50HZ
Eingangsleistung	2000W
Ausschnittsauerstoffdruck	0.784-0.882M
Vorwärmensauerstoffdruck	0.392Mpa
Heizgasgasdruck	0.049Mpa





6. ☆ Maschineneinleitung



Digitale Schneidemaschine CNC-Reihe ist eine neue Entwurfsmaschine im guten Arbeiten. Sein Gesamtes schaut nett, heller, kleiner beschleunigen Kraft, reibungsloses Funktionieren und allgemein verwendet zu werden. Seine Hauptfunktionen und Eigenschaften als unten:

• Hauptstruktur:

Schneidemaschine der CNC-Reihendigitalen steuerung besteht den Bockrahmen (gebildet vom Träger und ein paar Endenträger), Haupt- gefahrene Schiene, Quer-planker, anhebender Schneidbrenner, vertikaler StreifenSchneidbrenner, Ausschnittplattform, seton Komponente, Gaswegsystem, elektrische Steuerung und Servosteuerungssystem, etc.

• Bockrahmen:

Träger: Quadratische Strahlnschweißensstruktur für das Entfernen des Druckes wird für den Träger eingesetzt. Verbindliche Oberfläche des Trägers nimmt Schlüsselnutstruktur für die Erleichterung des verbindlichen Endenträgers an. Reisende Oberfläche jeder Führerbahn hat Präzisionsbearbeitung mit solider Härte und Präzision durchgemacht. Das Quergestell wird durch den Bolzen auf der Bahn geregelt, die durch Träger verarbeitet wird. Das ist für Ersatz und Anpassung bequem. Ein der Flanke des Trägers installierte hochwertige 45# Kohlenstoffstahlbahn. Nachdem sie gemildert hat ist die Oberfläche der Bahn mit hoher Starrheit und widerstandsfähig, zum der Verwendung von Quer-planker zu verwirklichen. Entsprechend der Anforderung kann die Maschine mit Schiene für die Bewegung von 9 Stücken (hängt von den Kunden), ab des multi-köpfigen vertikalen StreifenSchneidbrenners an einer anderen Seite des Trägers ausgerüstet werden. Diese Schiene wird im Voraus verarbeitet und gebildet als Versammlungsart, um den Bedarf des multi-köpfigen vertikalen Streifenbrennschneidens zu erfüllen.

Endenträger: Aktiver Endenträger nimmt kastenähnliches Schweißen des Plattenmaterials an und entfernt Schweißensdruck, nachdem er geschweißt hat, der kompakt und schön aussehend ist und die Standortschlüsselgosse mit verbindlicher Oberfläche des Trägers verarbeitet, um Installationsgröße sicherzustellen. Wechselstromservomotor, der in Japan hergestellt werden und der Reduzierer, der in Deutschland hergestellt wird, sind in den gefahrenen Endenstrahl installiert, der auch durch das gefahrene Gerät gesteuert wird. Die Übertragungseinrichtung ist auf den Führerschlitten installiert, wenn das drückende Gerät des Frühlinges auf eine Flanke installiert ist, um Leichtes Schütteln und Getriebe des Gangs und des Gestells sicherzustellen, um die Geräte herzustellen, stabil zu reisen und die Bedingung der Ratenänderung zu erfüllen. Horizontales Führerrad ist an beiden Enden des Endenträgers installiert, der benutzt wird, um das Drücken des Inhalts des konzentrischen Rades auf der Schiene zu justieren.

Der Bockrahmen besteht Träger und Endenträger an beiden Enden, mit der Lokalisierung durch Schlüsselgosse bei einem Ende; er kombiniert hochfeste Bolzen, um stabile Operation der Ausrüstung ohne irgendeine Abweichung sicherzustellen. Staubwischer ist an beiden Endenoberfläche des Endenträgers installiert. Während der Operation entfernt er Verunreinigungen auf der Schienenoberfläche, um Anforderungen zu schneiden zu erleichtern der Verarbeitung und des Brennschneidens sicherzustellen. Während der Beschleunigung, der Verlangsamung und der Verlegung kann die maximale reisende Präzision der Ausrüstung garantiert werden.

• Haupt- und behilfliche Bahn:

Die hochfeste Schienenverarbeitung wird für Längsschiene an beiden Seiten verwendet. Die Präzisionsverarbeitung wird für Oberfläche und Seitenoberfläche der Schiene gemacht und die Verarbeitung des Gestells ist installiert auf die externe Seite der Schiene, um das Antriebsmotorantriebgetriebe von den Gang- und Gestellpaaren zu machen präzisiert. Schließen Sie die Schiene mit drückender Platte, Bindungsplatte und Verbindungswelle an und reparieren Sie sie auf dem Tragprofil. Das Tragprofil ist ein schweißendes Teil und wird von den Kunden gemacht werden. Es entfernt Druck und Gradlinigkeit, Parallelismus und Horizontalität der Führungsschiene, Verarbeitungsmethode der Präzision sicherzustellen und Verfahrenstechnik zu verwenden stellen Operationspräzision der Herstellungs-, Installations- und Produktpräzision sicher, um solides Leichtes Schütteln vom Gang und vom Gestell mit stabiler Operation zu machen.

• Anhebender Schneidbrenner:

Um das Anheben des Schneidbrenners zu verwirklichen, werden Getriebeschraubenpaare und Geradelager für die numerisches Steuerschneidemaschine benutzt. TWT-Gang DC-Motor, der in Taiwan hergestellt wird, wird als Übertragungseinrichtung benutzt. Lm-Geradelager wird für oberes und niedriger sich bewegen benutzt. Die Schneidbrennerbewegungen frei auf der anhebenden Stange die Operation wird durch Reiseschalter, das nicht-spezielle Anheben zu verwirklichen gesteuert. Die Schneidbrennergruppe umfaßt einen Satz des numerisches Steuerschneidbrenners und Zündeinrichtung, Plasmaschneidenfackel und die anderen können vorgewählt durch die Anforderung des Benutzers. Die Schneidbrenner werden mit Aufspannplatte und anhebender Stange angeschlossen, um flexible Bewegung des Schneidbrenners sicherzustellen.

• Gaswegsystem

Entwurf des Gaswegsystems stellt sichere und zuverlässige Operation sicher. Er wird von zwei Teilen enthalten. Eins ist die Gasversorgungsgerät- und -gasquelle des Kunden gelieferte, Kollektivgasversorgung oder Kreuzungsbusgasversorgung, mit Sauerstoffreinheit 99,7% und Propan 86%. Die andere ist erforderliche Luftweise durch Hersteller, nämlich, Gasquellkasten, Verteilungsreihe und numerisches Steuerschneidbrenner (vertikaler StreifenSchneidbrenner) ein Luftweisensystem zu bilden. Der Gasquellkasten hält 3 Reduzierventile und Manometer. Sauerstoff kommt auf zwei Arten herein und Propan trägt Verkleinerungsgruppe des Gasquellkastens ein. Nach Druckreduzierung wird erforderliche Gasquelle, Sauerstoffdruck 0.98Mpa und Acetylendruck 0.14Mpa erhalten, tragen die Gasquelle Verteilungsreihe durch das gemeinsame Rohr ein, das 3 Rohrreihen besteht und sie auf der Hauptfahrwerkbeinoberfläche mit Klammern regelt. Die Verteilungsreihe ist das Hauptteil der Verteilungsstruktur des Schneidbrenners, eine Möglichkeit wird angeschlossen an die zwei Gruppen des numerisches Steuerschneidbrenners durch die schleppende Kette des Mitgliedstaat- und Gasquellrohres. Rückschlaggerät ist auf das Luftweisenrohr (Schneidbrenner) installiert um Rückschlag zu verhindern, um Operation sicher und zuverlässig zu machen. Verteilung des Gasquelldrucks und -flusses wird durch drehenden Handwert des Verkleinerungsgrades und des Schneidbrenners abgeschlossen. Ausschnittdruck wird entsprechend Stärke des Schnitts der Stahlplatte vorgewählt. Auswahl der Parameter hängt von vertraut gemachter Operation ab.





7. ☆ Schlüsselteilliste



Optischer quercodierer	Panasonic
Optischer longitudinalcodierer	Panasonic
Quer-Antriebsservomotor	Panasonic
Längs-Antriebsservomotor	Panasonic
Servoansteuersystem	Panasonic
Planetarisches quergetriebe	SHIMPO, Janpan
Planetarisches longitudinalgetriebe	SHIMPO, Janpan





8. ☆ Liste für Zusätze und Werkzeuge



NAME	Menge
Propan-Ausschnitt-Düse 0#	2
Propan-Ausschnitt-Düse 1#	2
Propan-Ausschnitt-Düse 2#	2
Spitzenreiniger	1
Schlüssel M4-M10	1
Sicherung	6
Plasmaschneidenverbrauchsmaterialteile	1 Kasten





9. ☆ CNC-Kontrollsystem



Adtech HC-6500, China

• Systemeigenschaften:

10. ☆ Plasma-Energiequelle



USA Thermadyne CUTMASTER A120, Detailinformationen pls beziehen sich auf www.thermadyne.com





11. ☆ Programmierungs-Software



InteGNPS von China

Kurze Einleitung:

InteGNPS ist die Software, die für die Schneidemaschinebenutzt wird Programmierung NC (numerische Steuerung), Stützflamme, Plasma, Laser, Wasserstrahletc.-Art von Schneidemaschinen.

InteGNPS-Stützzeichnung und -verschachtelung in AutoCAD-Umwelt, InteGNPS-Bekehrt-Verschachtelungsdatei (AutoCAD DXF) zur NC-Codedatei für Schneidemaschine, in InteGNPS können AutoCAD-Verschachtelungsdatei ansehen, aussortieren Plan NC-Codedatei, zeigen NC-Code als Grafik, simulieren Schritt für Schritt NC-Codes.

InteGNPS kann NC-Codedatei für die Schneidemaschine, gelochtes Lochstreifenusw. erzeugen, integriert mit Selbst-verschachtelung, laminal Blatt Antiverzerrung, intelligente Einführung und Führung-heraus, schnitt in der Nähe die Selbst-kombinierten Punkte, Software-Ausgleich, Berührungspunkte überprüfen, Schnittbrücke, Durchschlagmarkierung, Pulvermarkierung, Code optimieren, NC-CodeRechtschreibüberprüfung, Ausschnitttext und andere Eigenschaften. berechnen Sie Ausschnittzeit, Ausschnittgewicht, Schnittbereich und Stahlverwendung. Erzeugen Sie Printviewbericht.

InteGNPS integrieren mit AutoCAD effektiv, Datei AutoCAD DWG kann als Teilzeichnung direkt für das Nisten, InteGNPS verwendet werden ist einfaches gebräuchliches, mit vollen Funktionen und zuverlässig, n AutoCAD, das Sie vermiform Zeichnungen zeichnen können. InteGNPS ist ein leistungsfähiges und praktisches Werkzeug für die NC-Ausschnittprogrammierung.

InteGNPS-Eigenschaften:

2) Einfache gebräuchliche, die Leichtigkeit zu lernen, integrieren mit AutoCAD. Mehrsprachige Unterstützung, stützen jetzt chinesische (vereinfacht) und englische Version.

3) Die spezielle korrekte Selbstmaschine, die kumulativ ist, stellen die komplexe Verschachtelung sicher, die genau programmiert.

4) Spezielle Mähdrescherluftlinie die Kante kleiner als 0,1 Millimeter.

5) Spezielle luminal Blatt Antiverzerrung kann Ausschnitt der guten Qualität erhalten.

6) Die speziellen nahe gelegenen Selbst-kombinierten Schnittpunkte, verringern machen Lochzeiten und erhöhen Blattverwendung.

7) Spezielle intelligente Einführung und Führung-heraus, automatische Führung in/out des kleinen Kreises von der Mitte.

8) Spezielle Unterstützung für den Schnitt, markierend, lochender zusammengesetzter Code in einer NC-Datei.

9) Spezielle Unterstützung optimieren kleine Bogen zu den Linien, verhindern Steuerkarte-Prozessbogen auftreten Probleme.

10) Software-Ausgleich gestützt.

11) Spezielle Unterstützung Schnitt-in abgeholztem technischem des Platzes, kann Schnitt-im Platz fegen, der auffallend ist, besonders nützlich für Plasmaschneiden.

12) Unenclosed Konturnausschnitt gestützt.

13) Schnitt-in der Position, die modifizierbar ist, ist der Schnitt, der klug ist, flexibel.

14) Programmwiederholung gestützt.

15) Schirmplan NC-Code, wie grafisch, Rechtschreibüberprüfung, Berührungspunkte überprüfen.

16) Printviewverschachtelungsplan und -parameter.

17) Spezielle Kommunikation zu PocketPC, durch PocketPC kann NC-Code zur Schneidemaschine, Software FastComm schicken ist eine Wahl für PocketPC OS.

18) DNC-Kommunikation gestützt.

19) Selbst-Verschachtelung Modul integriert.

20) Nach der Programmierung intelligente Hilfe des Ausschnittzitat-Systemmoduls (InteQuote) drucken Sie das Blatt und die Stückliste des intelligenten Zitats aus.

21) InteGNPS integrieren mit Windows-Explorer.

22) Stützen Sie viele Schneidemaschinen und nisten einmal gelaufen für alle Schneidemaschinen.

23) Stützen Sie Dateiplan des Formats Tribon-GEN und wandeln Sie in Maschinencode u. AutoCAD um

24) InteConvert-Modulunterstützung alle Arten Maschinencodeumwandlung.

Vor InteGNPS entwickelte zehn Jahren, seine Vollfunktionen, laufen lassen zuverlässiges und genau programmierte, intelligent, Leichtigkeit, um zu lernen, bequem zu verwenden, jetzt allgemein verwendet in China.

InteGNPS ist halten voran im Schneidemaschineprogrammierbereich.
InteGNPS ist für Windows 95 /98/NT/2000/Me/XP/2003/Vista.
InteGNPS-Unterstützung AutoCAD R12/R13/R14/2000/2002/2004/2005/2006/2007/2008/2009 usw.
