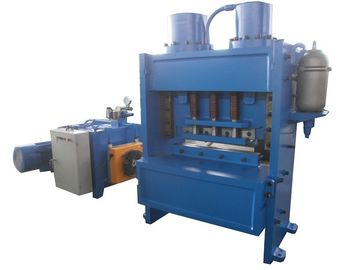

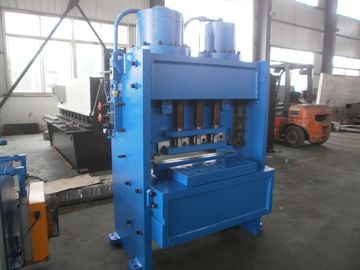

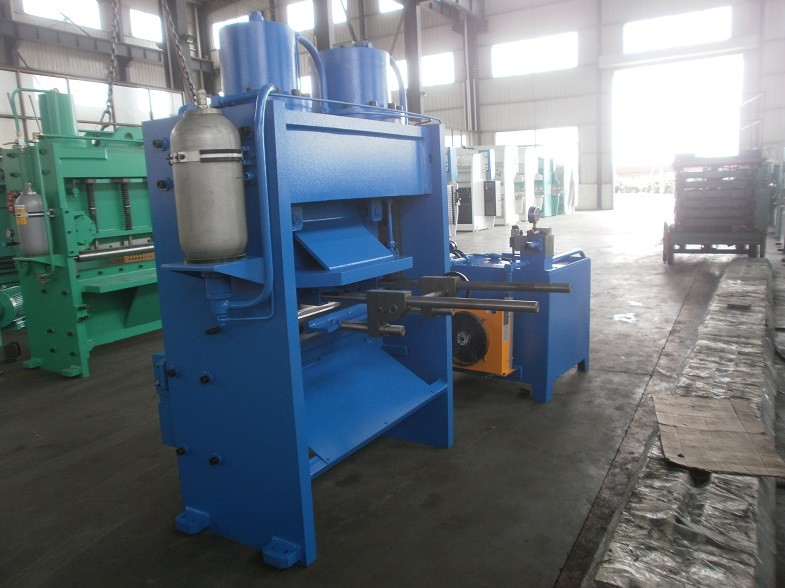

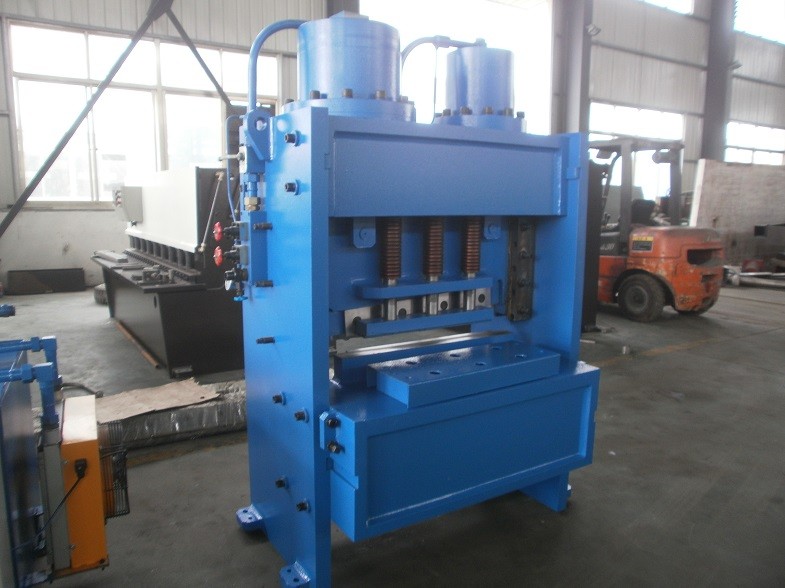

20mm, 600mm Stahlplatte hydraulische scherende Maschine mit axialer Tauchkolbenpumpe

20mm, 600mm Stahlplatte hydraulische scherende Maschine mit axialer Tauchkolbenpumpe
20mm, 600mm Stahlplatte hydraulische scherende Maschine mit axialer Tauchkolbenpumpe 20mm, 600mm Stahlplatte hydraulische scherende Maschine mit axialer Tauchkolbenpumpe 20mm, 600mm Stahlplatte hydraulische scherende Maschine mit axialer Tauchkolbenpumpe 20mm, 600mm Stahlplatte hydraulische scherende Maschine mit axialer Tauchkolbenpumpe

Großes Bild :  20mm, 600mm Stahlplatte hydraulische scherende Maschine mit axialer Tauchkolbenpumpe

Produktdetails:
Herkunftsort: Wuxi - Porzellan
Markenname: CMC
Modellnummer: QC11L-20X600
Zahlung und Versand AGB:
Min Bestellmenge: 1 Satz
Preis: according to the machine requirement
Verpackung Informationen: Passend für Containerverschiffung
Lieferzeit: entsprechend der Maschinenanforderung
Zahlungsbedingungen: FOB/CIF
Versorgungsmaterial-Fähigkeit: Übereinstimmung von Anforderung

20mm, 600mm Stahlplatte hydraulische scherende Maschine mit axialer Tauchkolbenpumpe

Beschreibung
Markieren:

Hydraulische Guillotinen-scherende Maschine

,

scherende Maschine des Blechs

Spezifikation:



Nein Name Wert Einheit Anmerkungen
1 Scherende Stärke 20 Millimeter
2 Scherende Breite 600 Millimeter
3 Scherender Winkel
4 Abstand zwischen senkrechten Spalten 1115 Millimeter
5 Klingenlänge 700 Millimeter
6 Höhe der Funktions-Tabelle 800 Millimeter
7 Hauptmotor Art Y180L-4
Energie 22 Kilowatt
Geschwindigkeit 1470 r/min
8 Axiale Tauchkolbenpumpe Art IGP5-H063
Energie 63 L/min
9

Maß



L 1400 Millimeter
W 1500 Millimeter
H 2000 Millimeter


Hauptanwendung, Funktionen und Fetures:


Diese Maschine wird für das Scheren von Stahlplatten mit Stärke von 0.3-20mm und Breite von 600mm benutzt.

Die Stärke der Platten, zum geschoren zu sein sollte 450N/mm2 sein, wenn die Platten anderer Stärke, geschoren zu sein sind, die Stärke von ihnen sollte justiert werden.

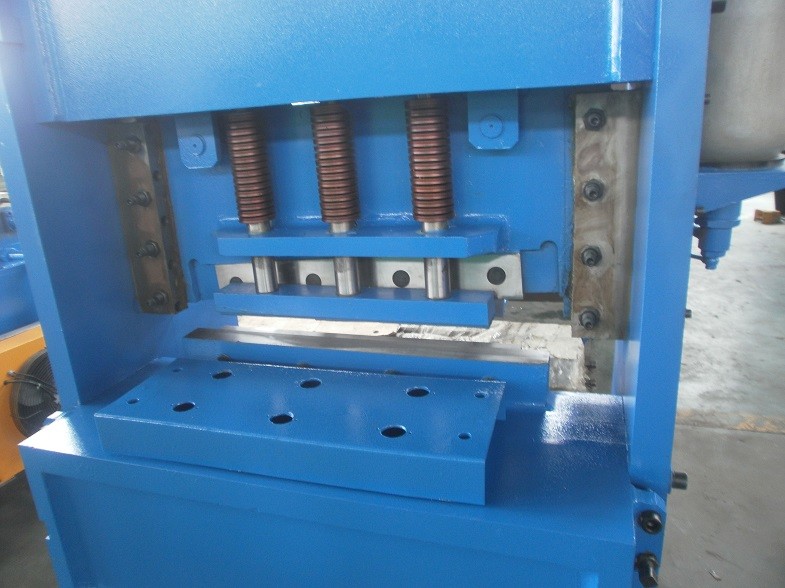

Diese Maschine ist von geschweißter Stahlkonstruktion, hydraulisches Fahren. Der Rückholanschlag wird durch Akkumulator abgeschlossen. Die Maschine ist von der guten Festigkeit und von der Sicherheit, wenn gebräuchlich. Und sie besetzt nicht viel Raum und ist vom geringen Gewicht und von der guten Starrheit. Der Schneidspalt kann schnell und einfach justiert werden. Der Anschlag des Obermesserstrahls kann frei justiert werden, der die Leistungsfähigkeit verbessert, wenn es schmale Platten schneidet. Die Maschine wird mit Infrarot-Sensor-Schutzsperre ausgerüstet, um Sicherheit sicherzustellen.





Ansteuersystem Hydraulicc:



Das Hydrauliksystem (figure1) besteht axiale IGP5-H063 Tauchkolbenpumpe 2, kombiniertes valve4. Das ganze System wird angemessen vereinbart.

Das erforderliche Drucköl wird durch axiale 40MCY14-1B Tauchkolbenpumpe produziert. Der maximale Systemarbeitsdruck ist 25Mpa. Der Rückholanschlag des Obermesserstrahls wird durch Akkumulator abgeschlossen, und der Druck ist über Prinzip der Funktion 8Mpa.The des Hydrauliksystems (sehen Sie Abbildung 1), ist: Das Öl, das durch Ölpumpe, durch die Rohre erzeugt wird, trägt jeden Ölzylinder (Hauptöl cylinder8, Halterung cylinder9) und kombiniertes valves4 ein. Nachdem man das kombinierte Ventil betreten hat, wird das Öl in Hauptölweg- und Steuerölweg unterteilt. Das Öl vom Steuerölweg, durch das Drosselloch, kommt magnetisches Richtungsventil, das auf normaler offener Stelle ist und geht zurück zum Öltank. Kein Druck wird im Hauptölweg gebildet. Wegen des Drossellochs wird bestimmte Druckdifferenz zwischen seiner Front gebildet und Rückseite, die Kegelventil öffnet, und das Öl laufen zurück zum Rückholölzylinder, das Ölrückkehrloch durch. Kein Druck wird im Hauptölweg gebildet. Und die Maschine ergreift keine Maßnahmen. Wenn das elektromagnetische Richtungsventil angeschaltet wird, kommt das Steueröl das Sicherheitsventil durch das magnetische Richtungsventil. Das Überströmventil ist unter dem Satzdruck geschlossen, also erhöht sich der Ölwegdruck allmählich. Und in diesem Prozess, bot das Oberleder Strahl stillsteht, nach unten sich zu bewegen, erst nachdem der Ölzylinder die Stützkraft für Rückkehr überwindt. Diesmal werden der Halterungszylinder- und -Obermesserstrahl ermöglicht, der Reihe nach zu fungieren. Der Obermesserstrahl bewegt sich auf den unteren Totpunkt und wird den Begrenzungsschalter auslösen, um zu fungieren, das magnetische Richtungsventil sich zurückstellt, nachdem er weg angetrieben worden ist. Der ganze Ölweg ist entladene .the-Obermesser-Strahlnrückkehr wegen des Akkumulators.
