Produktdetails:
|
| Material: | Stahl | Art: | Rund, polygonal, konisch |
|---|---|---|---|
| Anwendung: | Landstraße, heller Pfosten im Freien | Höhe: | 8m, 7m, 6m |
| Kundendienst erbracht: | Ingenieure verfügbar Maschinerie übersee instandhalten | Name: | Straßenlaterne |
| Markieren: | Lichtstange auf Längenlinie geschnitten,8m Lichtpollinie,Lichtpol-Taper-Schnittlinie |
||

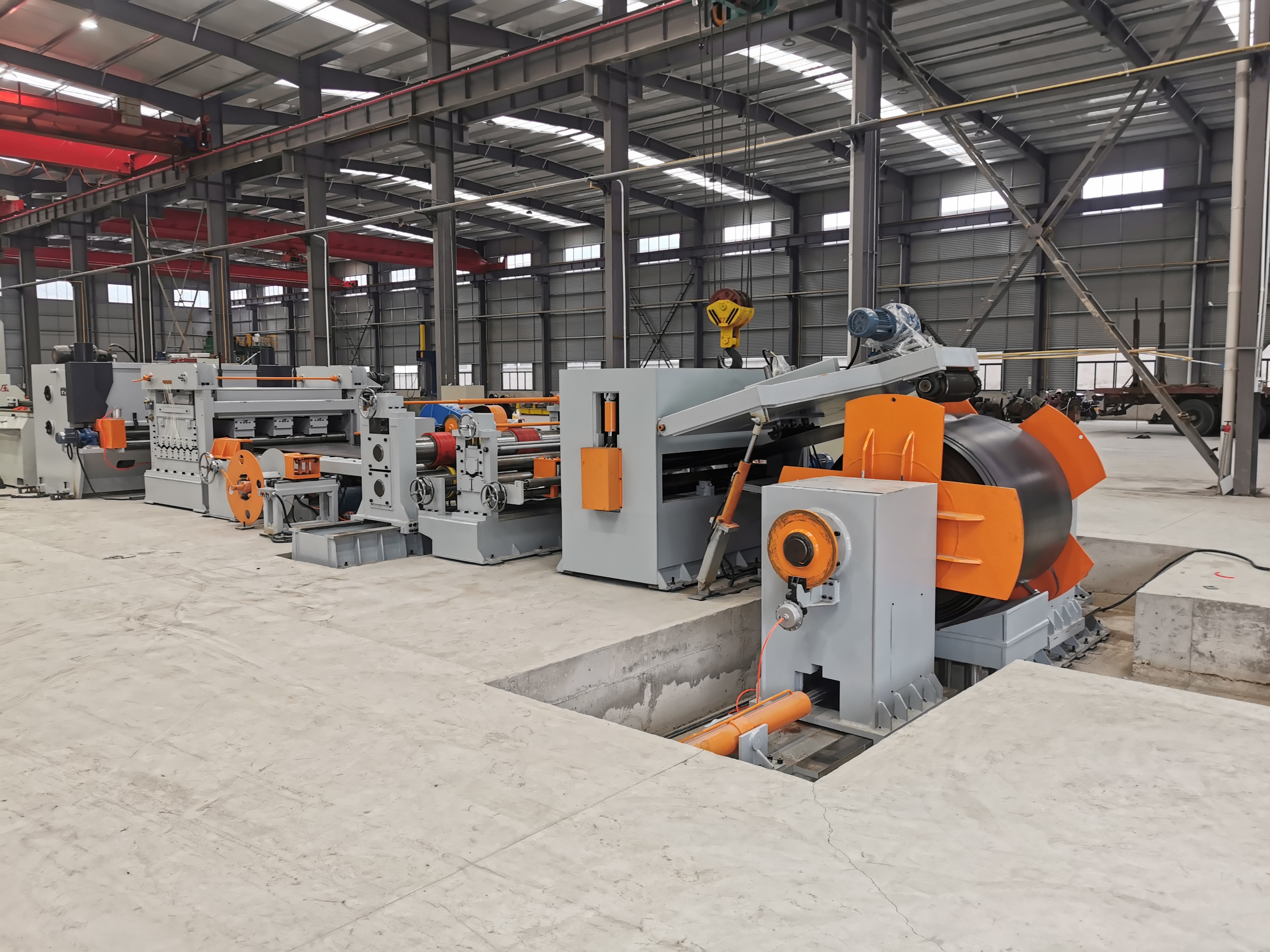

Zuschneidelinie für Lichtmastmodell CTLA8x1800
(Vollautomatischer Typ, 4 Lagenivellierung)
Technische Parameter
Eigentumsmerkmale:
Vollautomatischer Typ, wenn die richtige Breite für die Stange, Länge CNC-gesteuert, Kegelschlitzen mit Automatisierung, automatisches System zum Entladen und Stapeln von Kegelplatten.
Mit Zwei-Klingen-Doppelkratzkanten-Schlitzeinheit und Konus-Schlitzeinheit.
(Hinweis: automatisches Stapelsystem für Platten unter 6 mm, Lichtmastplatte)
Anwendung:
Es dient zum Abwickeln, Nivellieren, Schneiden, Kratzkantenschlitzen und Konusschlitzen von leichtem Stangenmaterial, um eine Stahlplatte mit einer kleinen Breite und einer Seite mit großer Breite zu erhalten.
Detail des Geräts
1. Rollwagen zum Laden von Stahlspulen
AUF und AB: Hydraulisch
Horizontale Bewegung: motorisiert

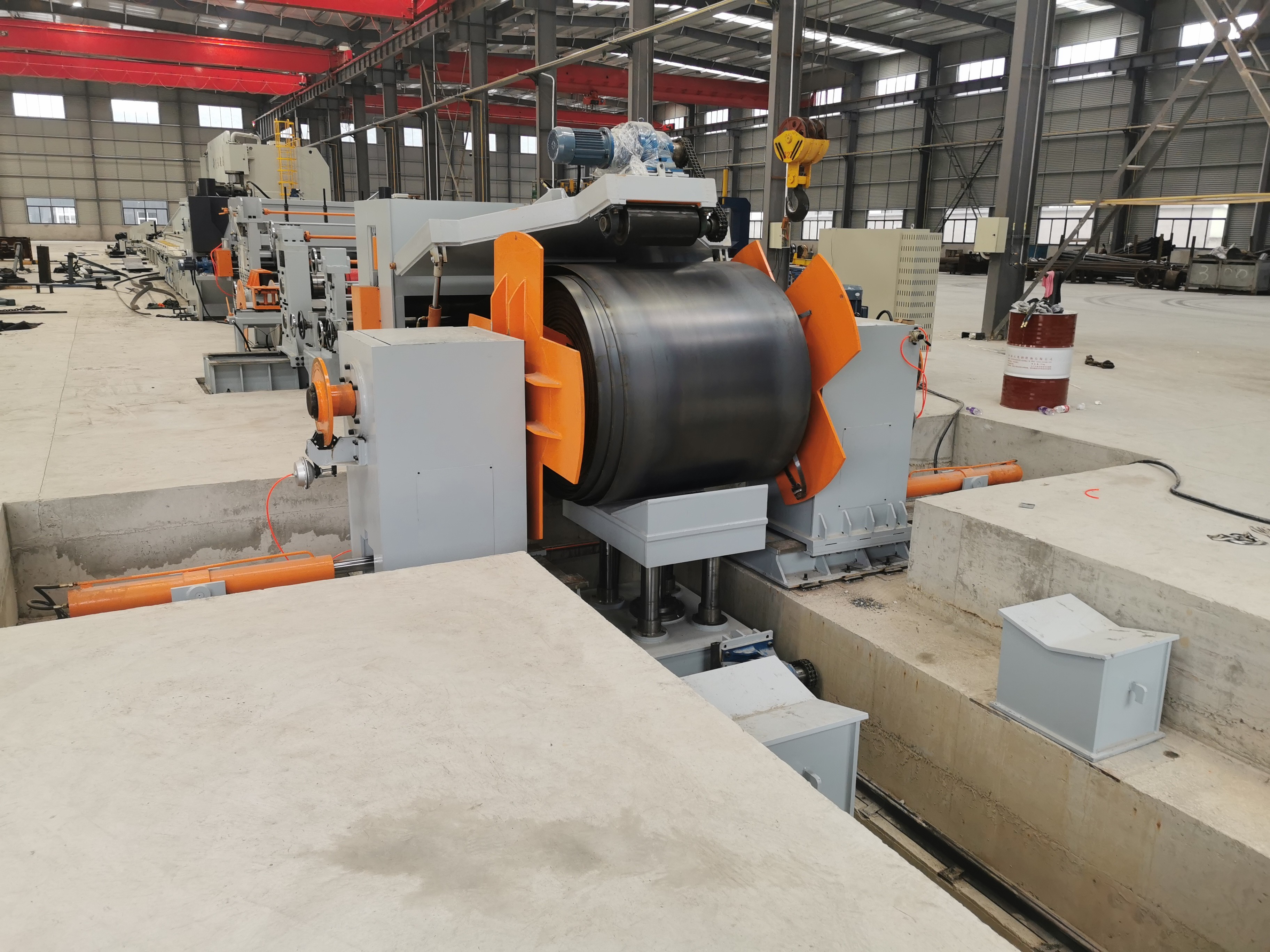

2. Hydraulische Doppelkopf-Abwickelhaspel:
Einschließlich: linke und rechte Einheit,
mit Bremse, die der Wellenrotation Spannung verleiht.
Öffnen und Schließen: Hydraulisch
3. Hydraulisches Pressen und Führen, hydraulische Schaufelkopfvorrichtung, Klemmvorrichtung
Es besteht aus Rahmen, hydraulischer Press- und Führungsvorrichtung, hydraulischer Schaufelkopfvorrichtung, Klemmwalze und Motorantriebssystem usw.
Dieses besteht aus einem hydraulischen Press- und Führungsarm, einem Press- und Führungsrad, einem Getriebe, einem Motor usw.
Dieses besteht aus einer hydraulischen Schaufelplatten-Kontraktionsvorrichtung, einer Aufwendungsplatte, einer hydraulischen Vorrichtung usw.
Es besteht aus Schlitten, 2 Klemmrollen, hydraulischer Klemmvorrichtung, Rahmen usw.
Dieses besteht aus einem Wechselstrommotor, einem Getriebe, einer Gruppe von Spindeln und Verbindungen, einem Lagerständer, einem Universalgelenk usw.
4. Arbeitstisch mit mittlerer Rollweise

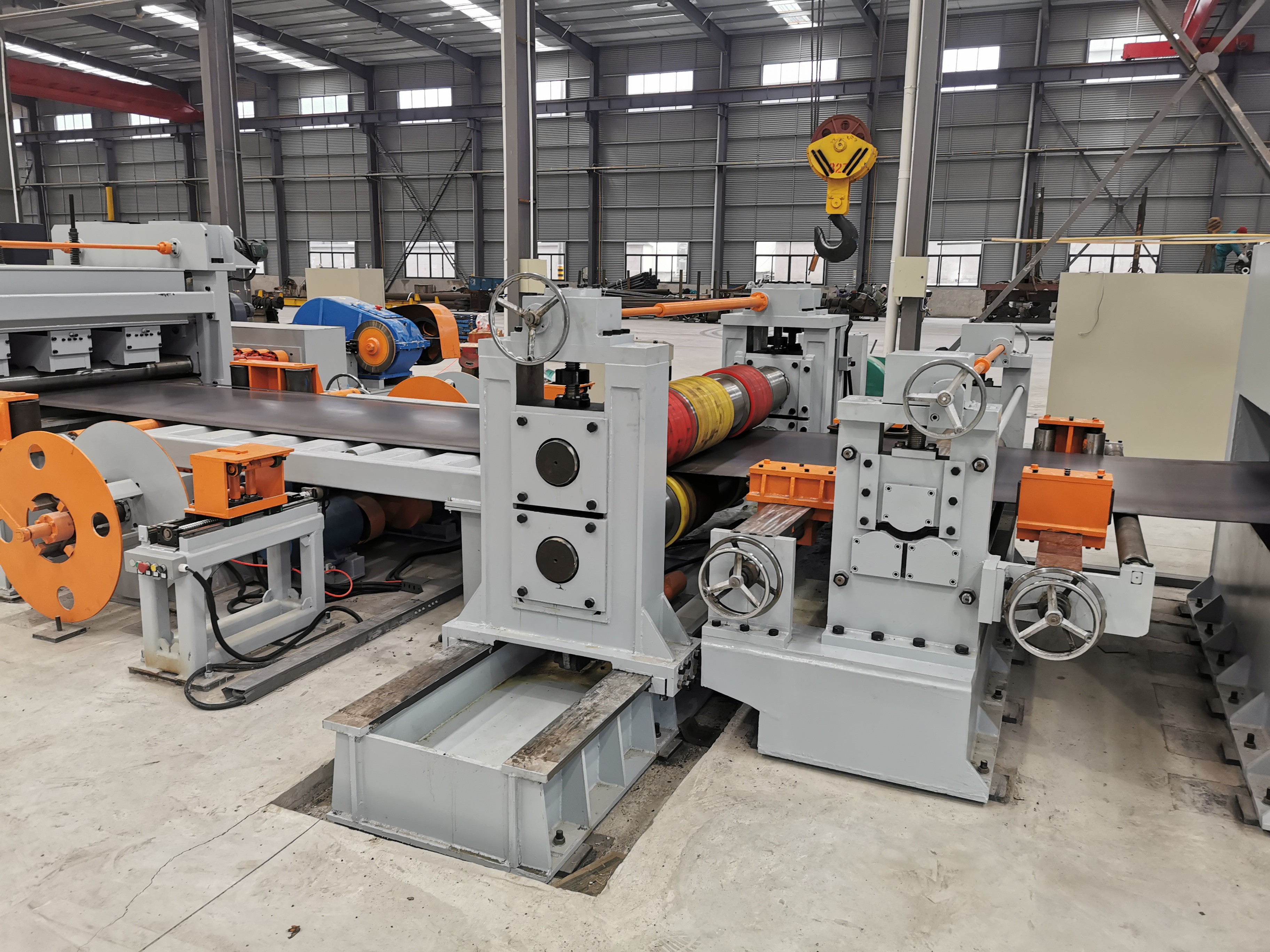

5. Führungsgerät
Es besteht aus einem Zunftrahmen, einer beweglichen Planplatte, einer Führungseinstellvorrichtung und einem vertikalen Magerrad.

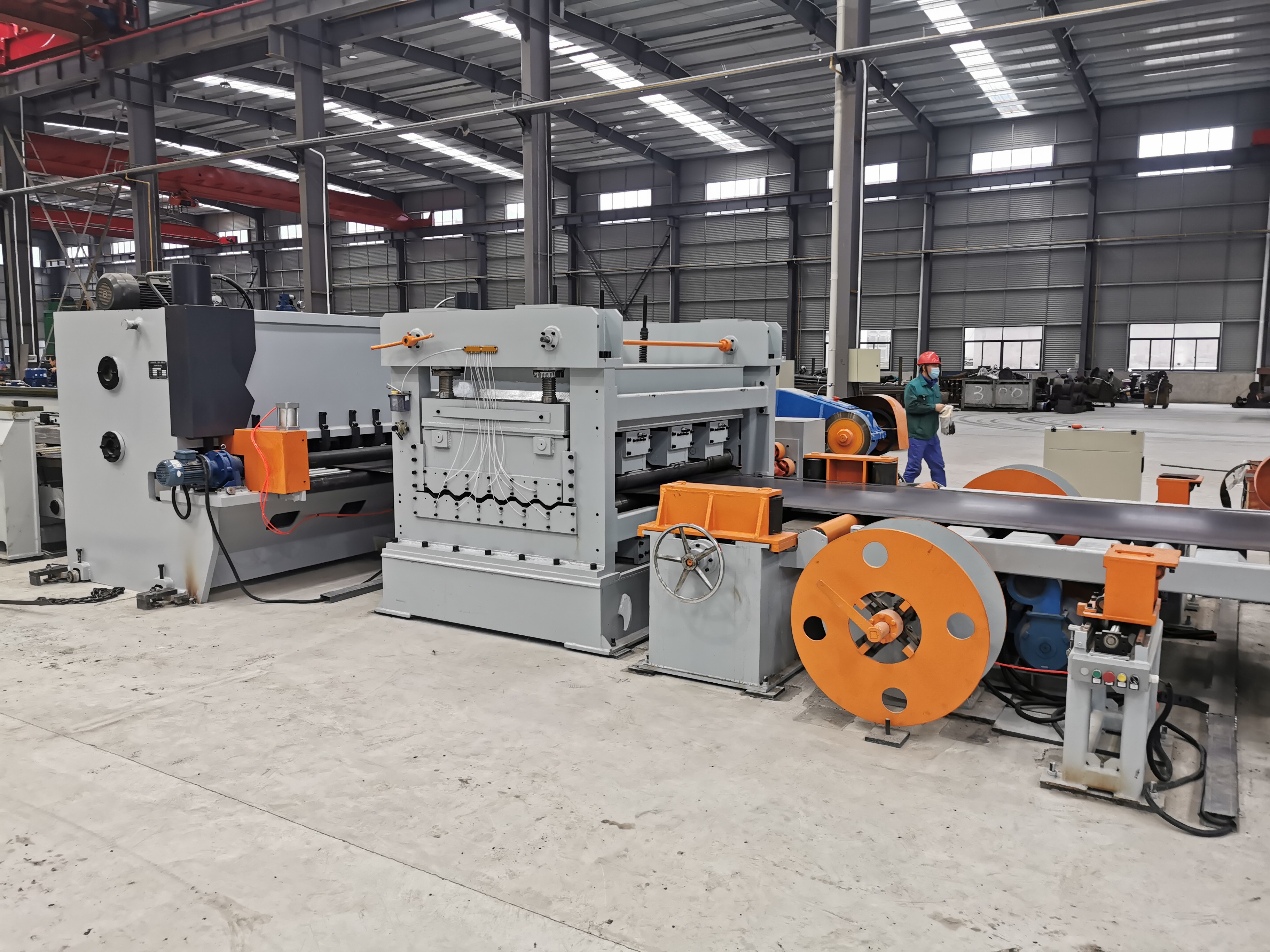

6. Nivelliereinheit: (Typ mit vier Lagen)
Dies ist die Kernausrüstung dieser Linie, die in Leistungsteil und Hostteil unterteilt ist.
Der Leistungsteil besteht aus Power Stand, Verzögerer, drehzahlregelbarem AC-Motor, AC-Schaltschrank (AC-Frequenzmotortreiber), Kupplung, Stromverteilergehäuse, Riemenrad, Riemen, Universalgelenk und YWZ-Bremse usw.
Das Hauptteil besteht aus Unterständer, Rahmen, Unterachsständer, Gleitachsständer, Nivellierrolle, oberem Stützrahmen, Auf- und Ab-Stützradständer, Stützrad, elektrischer Hebe- und Pressvorrichtung, Begleit von 2 Stück Pressen Motor, manuelle Schmierpumpe.
Merkmal dieser Maschine:
Es hat ein Kraftverteilungsgehäuse angenommen, jede Richtwalze ist mit einer universellen Kreuzkupplung verbunden, die Auf- und Ab-Richtwalze ist beide aktiv, die lineare Geschwindigkeit ist konsistent, sodass die Reibung zwischen Walzenoberfläche und Platte abnimmt, was die Richtwirkung erhöhen könnte.
Auf beiden Seiten der Nivellierachse befinden sich zwei Sätze Rollenlager, ein Satz flacher Drucklager, der dazu dient, die Reibung zu verringern und zu verhindern, dass die Axialachse reibt, was die Effizienz steigern könnte.
An der Maschine sind zwei Gruppen von Stützrädern installiert, in denen die Vorder- und Rückseiten nach oben und unten eingestellt werden können.Früher stützte es die Hauptwalze, erhöhte die Walzenhärte und beschleunigte Nivellierungseffizienz.Das Lager am Stützrad ist abgedichtet, wodurch verhindert werden kann, dass Oxidschlacke in das Lager gelangt.
Die Maschine verfügt über ein Schneckengetriebe und eine Schneckenstange, eine große Torsion beim Einstellen des bipolaren Abbremsens und Drückens, eine starke Druckkraft, sie kann individuell und synchron zum Anheben und Herunterdrücken eingestellt und eine manuelle Mikroeinstellung eingestellt werden.
Die Richtwalze ist eine Induktionsabschreckung mit mittlerer Frequenz, tiefere Ebene, die ein Verbrennen des Lagers bei Ölmangel vermeiden und die Lebensdauer der Maschine verlängern könnte.
Die Nivellierungs-Host-Maschine übernimmt eine zentralisierte Ölversorgung, die problemlos funktionieren könnte.Hauptkomponenten vibrieren durch einen fortschrittlichen Vibrator in der Heimat, der Stress abbauen und das Biegen reduzieren könnte.Der Motor ist ein drehzahlregulierbarer Gleichstrommotor, der von einer Eurotherm-Kernplatte begleitet wird, die die Hub- und Bremszeit (zwei Drittel der Bremszeiten kürzer als herkömmliche Bremszeiten) und die Nivellierungseffizienz verkürzen könnte.
7. Rotierende Schneidemaschine:
Einschließlich: Hydraulische Schwingbalkenschere Q12Y-6*2000.
Die Schere kann um 3 Grad gedreht werden, um für das Schneiden von leichten Polplatten geeignet zu sein.
Nach dem Scheren wird die Platte ein Parallelogramm sein, auf diese Weise wird der Materialabfall reduziert und der nächste Prozess der Lichtmastherstellung erleichtert
8. Stangenlänge Stütztisch + Dolly, mit Automatisierungsgerät:
Vor dem Doppelkanten-Schneidwerk befindet sich ein Dolly.Es dient zur Steuerung der geraden und rechteckigen Plattengröße.Indem Sie die Position des Stoppers auf dem Dolly ändern, um die Größe der rechteckigen Platte zu steuern.
Der Dolly mit motorisiertem Antrieb kann je nach Länge der Polplatte in die richtige Position auf dem Tisch bewegt werden.
Die Tischwalze mit motorisiertem Antrieb, wenn die Walze vom Motor getaucht wird, kann sich die Platte zur Schneideinheit bewegen und die Platte muss nicht manuell geschoben werden.Jede Walze mit pneumatischer Kupplung kann über ein Motor- und Kettensystem angetrieben werden und kann die Platte auch manuell zum Einstellen der Platte bewegen.
Sowohl auf dem Dolly als auch in der Vorderkanten-Schneideinheit gibt es eine pneumatische Vorrichtung, mit der die Druckplatte angehalten wird, um die richtige Abmessung der rechteckigen Platte zu erhalten.
9. Plattenhebevorrichtung.
Dieses Gerät enthält zwei Pneumatikzylinder und kann je nach Plattenlänge an einen anderen Ort bewegt werden.
Wenn die Platte die Vorderseite der Schneideinheit erreicht, wird die Platte angehalten, diese Vorrichtung hebt die Platte an, damit der Dolly die Platte festklemmen und bewegen kann.
Die Doppelkanten-Schlitzmaschine basiert auf dem Rollscherprinzip, um das Stahlblech zu schneiden.
Es dient zum Schlitzen der Kratzkante der warmgewalzten Stahlplatte, um die genaue Breite für den Lichtmast zu erhalten.
Einschließlich: zwei Paar Klemmrollen, Motor, Getriebe, vier Klingen
Auf und ab zwei schraubenartige Walzen mit 2 Paar Schneidmessern.
Schraubwalzen ermöglichen eine einfache Einstellung der Schneidklinge in jede Position zum Schneiden von Platten jeder Größe.
11. Stangenlänge Stütztisch + Dolly, mit Automatisierungsgerät:
Vor der Schneideinheit befindet sich ein Dolly.Es dient zur Steuerung des Kegelschnittgrades.Durch Ändern der Position des Stoppers auf dem Dolly, um die Konus-Schlitzrate zu steuern.
Der Dolly mit motorisiertem Antrieb kann je nach Länge der Polplatte in die richtige Position auf dem Tisch bewegt werden.Und klemmen Sie die Platte fest, um die richtige Bewegungsrichtung der Platte zu erhalten.
Die Tischwalze mit motorisiertem Antrieb, wenn die Walze vom Motor getaucht wird, kann sich die Platte zur Schneideinheit bewegen und die Platte muss nicht manuell geschoben werden.Jede Walze mit pneumatischer Kupplung kann über ein Motor- und Kettensystem angetrieben werden und kann die Platte auch manuell zum Einstellen der Platte bewegen.
Sowohl am Dolly als auch in der vorderen Kegelschneideeinheit gibt es pneumatische Vorrichtungen, mit denen die Druckplatte angehalten wird, um den richtigen Kegelschnittwinkel zu erhalten.
12. Plattenhebevorrichtung.
Dieses Gerät enthält zwei Pneumatikzylinder und kann je nach Plattenlänge an einen anderen Ort bewegt werden.
Wenn die Platte die Vorderseite der Schneideinheit erreicht, wird die Platte angehalten, diese Vorrichtung hebt die Platte an, damit der Dolly die Platte festklemmen und bewegen kann.
13. Kegelschneideeinheit
Die Kegelschneidemaschine basiert auf dem Rollscherprinzip zum Schneiden des Stahlblechs.Und erhalten Sie eine Trapezplatte mit einer bestimmten Verjüngungsrate.
Einschließlich: zwei Paar Klemmrollen, Motor, Getriebe, obere und untere Klemmrolle, zwei Klingen,
Auf und ab zwei schraubenartige Walzen mit einem Paar Schneidmesser.
Schraubwalzen ermöglichen eine einfache Einstellung der Schneidklinge in jede Position zum Schneiden von Platten jeder Größe.
14. Kugelauflagetisch für fertige Kegelplatte
15. Automatisches System zum Entladen und Stapeln von Kegelplatten
Es gibt zwei pneumatische Klemmrollen.Die untere Klemmrolle ist mit motorisiertem Antrieb, wenn die Rolle vom Motor getaucht wird, kann sich die Kegelplatte zu weit von der Schneideinheit entfernen.Wenn sich die Platte nicht mehr bewegt, hebt sich die Aufwärtsrolle und gibt Platz zum Entladen der Platte.
Unter dem Tisch befinden sich 12 pneumatische Entladegeräte.Sie können von der Mitte des Tisches aufsteigen, dann gleiten zwei Stücke Kegelplatte zu beiden seitlichen Stapelständern.
16. Elektrisches System:
Zentraler Steuertisch.
Für Doppelkantenschlitzen und Konusschlitzen haben auch SPS, AC-Treiberinverter die Eigenschaft einer schnellen Reaktion und guten Aktivität, wodurch die Laufgeschwindigkeit des Transportwagens effektiv gesteuert werden kann.
17 Hydrauliksystem:
Hydraulikleistung 25 l/min
Einschließlich: Hydraulikstation, Ventile, Öltank, Gelenk, weiches Rohr, hartes Rohr und so weiter
18. Pneumatisches System:
Für Dolly- und Tischkupplung, Plattenhebevorrichtung, Plattenentladevorrichtung usw.
19. Option:
Zusätzliche Richteinheit nach dem Kegelschneiden .
Lösen Sie die Spannung der Stahlplatte und einfach für den nächsten Prozess.
(Diese Einheit ist geeignet für Platten mit einer Dicke von weniger als 6 mm für Straßenlaternen)
20. Option: Platten-Offline-System
(Nachdem die Platte auf Länge geschnitten wurde, kann das System die Platte zur Seite der Maschine bewegen.)
