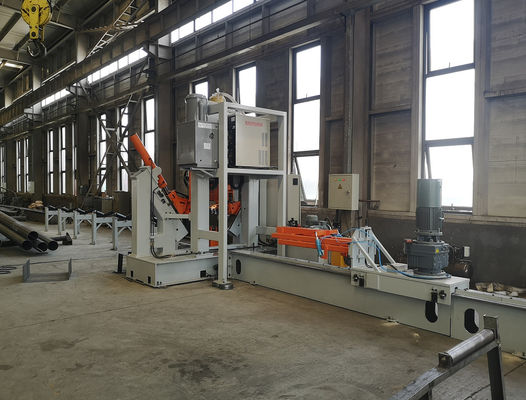

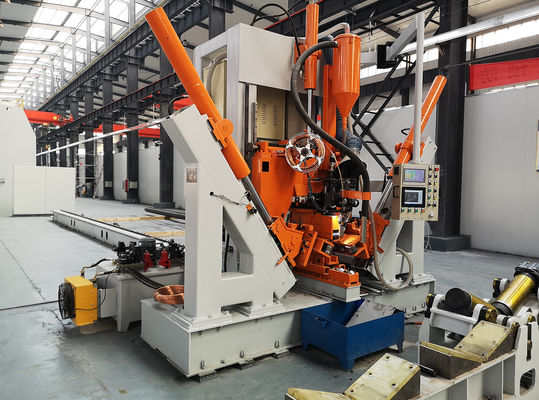

Hochmastschweißmaschine HM800 Ideale Lösung für die Produktion von Leichtmasten

mit einer Breite von mehr als 20 mm,

Modell:HM800/12000, HM800/13000, HM800/14000,

Typ der Walze

Speziell für normale Straßenlaternen, Monopolen, Hochmastpfeiler, 5G-Kommunikationspfeiler ausgelegt.

Durchmesserbereich: 60 ~ 800 mm, Dicke: 3 ~ 12 mm

Standard-Einbogen-Einbogen-Draht-Suchschweißmaschine

Anwendungsbereich: geeignet für das Längsschweißen mit mittlerer Länge, wie 5G-Spalten, Monopolen, Hochmast-Spalten und normale Straßenlaternen

Diese Maschine eignet sich in der Regel zum Schweißen mittlerer polygonaler und konischer Polen, insbesondere für die Pole, die nur eine oder zwei Nähte haben.Der Wagen ist mit einem Drehzahlmotor ausgestattetDer hydraulische Zylinder lässt das Druckrad den Pfahl anziehen und gleichzeitig schweißen.

Eigenschaften:

• Automatische CNC-Anpassung,CNC-System, mit der Änderung des Stangendurchmessers, automatisch den Druck einstellen, automatisch die Druckfußposition einstellen, automatisch die Zuführgeschwindigkeit und Position anpassen,die Schweißnaht stets geschlossen halten, um ein reibungsloses Schweißen sicherzustellen.

• Auf der Grundlage der Qualifikation des vorherigen Verfahrens gibt es nach dem Schweißen keine Torsion des Polschweißes.und es gibt keine Notwendigkeit für das Personal, zu drücken und drehen die Stange an der Rückseite der Maschine, um das Schweißzentrum.
• Der Antriebspfahl wird durch Frequenzumwandlung gesteuert, mit elektrischer Bremsstoppfunktion zur Gewährleistung der Stabilität des Schweißens von Kopf und Schwanz,Dieses System kann Schweißen die Stange von kleinem Ende zum unteren Ende voller Fläche und fast keine linke Länge aus dem SchweißenAuf diese Weise wird die manuelle Arbeit des nächsten Prozesses reduziert.
• Die Anzahl der Klemmwalze beträgt 3 Sätze, der Vorteil besteht darin, den Druck der Walze auf die Poloberfläche zu reduzieren und den Kratzer auf der Oberfläche zu reduzieren.polygonaler und konischer PolEs kann gleicher Durchmesser oder konisch sein.
• Der Schubwagen mit motorisierter schneller Rückkehrfunktion erfordert nicht, dass der Bediener manuell zurückschiebt, was die Arbeitsintensität der Bediener reduziert.
• Der hintere Schubwagen mit pneumatischer Spannvorrichtung ist im Vergleich zur manuellen Spannvorrichtung einfach und schnell.
• Unterwasserbogenschweißfunktion
• Die Entladeseite ist Rollenart, die für das Be- und Entladen bequem ist und die Automatisierung von Vor- und Nachströmungsmaterialien ermöglicht.Das Laden und Entladen kann auf der gleichen Seite sein, um den Bediener die Fernbewegung zu vermeiden. Der Bediener muss nur in der Position der Gastmaschine arbeiten, wodurch die Arbeitsintensität erheblich reduziert wird.
• Mit der Rückführung kann sie adaptiv angepasst werden.Im praktischen Betrieb wird die Position der Schweißnaht selten angepasst, was die Arbeitsintensität der Bediener reduziert.
• Durch die auf dem Maschinenkopf angebrachte Kamera wird die Schweißnaht auf dem Bildschirm der Hauptsteuerung reflektiert, wodurch die Nachverfolgung der Schweißnaht einfach und einfach ist,und Verringerung der Arbeitsintensität des Betreibers für die Überwachung des Schweißens- Ich weiß.Die selbstentwickelte Öldruck und CNC-System, so dass die geschweißten Stange rund und Verformung klein
• Operator: Eine Person.
• Entladen von Rollerrack,5 Sets (für 12,14m-Stäbe geeignet)
• Nach dem Aufbau der Werkstatt des Käufers können Maschinen mit unterschiedlichen Arbeitsrichtungen zur Verfügung gestellt werden
• Für die speziellen Anforderungen der Kunden, Maschine kann speziell entworfen und hergestellt werden, um verschiedene Pole auf der ganzen Welt zu erfüllen

Optionspositionen

16.1

Maschine, die mit dem Internet in der Werkstatt des Benutzers verbunden ist

Es kann Produktionsmanagementdaten bereitstellen: Leistung auf Zeit, Schweißzeit, Schneidzeit, Nichtschweißzeit, Produktionsmenge usw.

Ferndiagnostikfunktion.Der Maschinenlieferant kann dem Kunden bei der Fernfehldiagnostik und Fernparameteranpassung helfen.

16.2Lade- und Entladeanlage für Straßenlaternen:

Auf der linken Seite der Maschine befindet sich ein Lagerrack, der 20 ~ 30 Stäbe aufbewahren kann (die Anzahl variiert je nach Größe der Stäbe).und die Straßenlaterne wird entladen, um auf dem Lagerrack entladen, die auf der rechten Seite der Maschine, kann es 20 Stäbe aufbewahren (die Anzahl variiert je nach Größe der Stäbe)

16.3 Ersatzteile, nachDieListe

Die Maschine besteht aus folgenden Teilen:

Langer Arbeitstisch zum Bewegen von Trolleys
Hauptschienenrahmen
Trolleybusantrieb
Entladen von Rollerrack,5 Sets (für 13 m hohe Stangen geeignet)
Hydraulisches Spannteil ((einschließlich Spannwalzen, geeignet für mittelgroße Stangen)
Schweißvorrichtung mit Unterwasserbogenschweißsystem mit Drahtzuführsystem
Flussrückgewinnungssystem
Hydraulisches System
Steuerungssystem

Klemmwalze nach den Anforderungen des Kunden.

Mit:

1 Satz geeignet für Monopol-Hochmast, 5G-Stabform.

1 Satz geeignet für normale Straßenlaternen mit einem Mindestdurchmesser von 60 mm (Runde Stangen und konische Stangen)

1 Satz geeignet für normale Straßenlaternen mit einem Mindestdurchmesser von 60 mm (oktagonal)

1 Satz hinteren Klemmgeräten für normale Straßenlaternen (einschließlich eines kleinen Werkzeugs).,geeignet für Stangen mit sehr kurzer Länge, z. B. 1 bis 2 Meter langem Arm)
