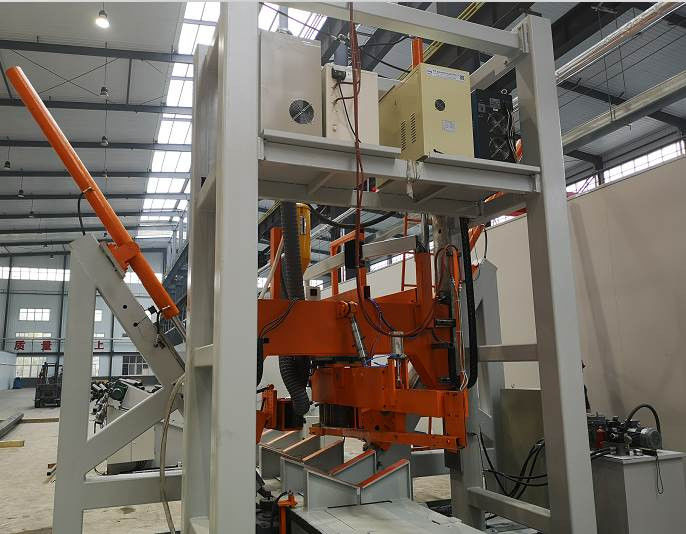

HM2500/12000 Schließschweißmaschine für Hochmast / Mono-Pol / Kommunikationspol

CNC-SCHLUSS-Schweißmaschine, Modell: HM2500/12000

Zahlenkontrollierter Zulassungsleitungsgerät, 型号: HM2500/12000

设计专用于5G杆, 电力杆, 高杆灯杆

für Hochmast-Stäbe, Monopol-Stäbe, 5G-Kommunikationsstäbe bestimmt

Durchmesser: 400 bis 2500 mm, Dicke: 6 bis 20 mm, Länge: 1200 mm

Durchmesserbereich: 400 ~ 2500 mm, Dicke: 6 ~ 20 mm, Länge: 1200 mm

双弧 双丝埋弧 机 双弧

Schweißmaschine mit Doppelbogen und drei Drähten

Anwendungsbereich: geeignet für mittlere Längenbalken vertikal automatische Schaltanlage, 5G-Balken, elektrische Balken, hohe Lampenbalken

Anwendungsbereich: geeignet für das Längs-Automatische Schließschweißen mit einem mittleren Pol (z. B. 5G-Pol, Monopol, Hochmastpol)

CNC POLE SHUT-WELDING MACHINE, es ist geeignet für eine Hülle oder zwei Hüllen Typ polygonal und Kreis Spitzenpol ((Kegelpol).

Es ist eine automatische Schweißleitung, die Portale Struktur ist fixiert und mit Schweißsystem, V-förmige vollständige Stange Länge Dolly ((Worktable) mit Servo

Der hydraulische Zylinder drückt das Klemmrad, um die Stange zu schließen und gleichzeitig zu schweißen.

Für zwei Nähte Pol, wenn die erste Nähte Schweißen fertig, wird die untere Walze steigen und drehen den Pol zu einer anderen Nähte Position, um den zweiten zu starten

Nahtschweißen.

Diese Maschine ist automatisch übertragbar, mit einem geregelten Leistungsmotor, kann mit einem Drucköl bewegt werden, um das Druckrad zusammenzubringen.

两片型的杆子,当一条?? 接完成后, 滚轮装置顶起杆子旋转到位, 完成另一个条?? 的?? 接. 两片型的杆子,当一条?? 接完成后, 滚轮装置顶起杆子旋转到位, 完成另一个条?? 的?? 接.

专有特点 Eigenschaften:

• Automatische Anpassung, Automatische Anpassung des Drucks, Automatische Anpassung der Druckposition, Automatische Anpassung der Zubehörgeschwindigkeit und -position.

CNC automatische Einstellung, CNC-System, mit der Änderung des Stangendurchmessers, automatisch den Druck einstellen, automatisch die

Druckfußposition, automatisch die Zuführgeschwindigkeit und Position anpassen, halten Sie die Schweißnaht immer im geschlossenen Zustand, um sicherzustellen,

Das glatte Schweißen.

• Das spezielle Zahlenkontrollsystem macht die Links-Fuss-Synchronisierung sehr gut.
• Das spezielle CNC-Steuerungssystem sorgt dafür, dass die Linke und Rechte des Fußes sehr gut synchronisiert werden.
• 确保在前工序合格的基础上, 接后,杆子 无扭转,机后边无需人员 扭杆子来对中.
• Auf der Grundlage der Qualifikation des vorherigen Verfahrens gibt es nach dem Schweißen keine Torsion des Polschweißes.und es gibt keine Notwendigkeit für das Personal, zu drücken und drehen die Stange an der Rückseite der Maschine, um das Schweißzentrum.

4. 杆子 auf V-Typ-Arbeitsplatte, deren Bewegung als Servicekontrolle dient, um die Stabilität des Kopfteils zu gewährleisten.

Der Stab befindet sich auf dem V-förmigen Arbeitstisch und seine Bewegung ist servo gesteuert, um die Stabilität des Schweißens von Kopf und Schwanz zu gewährleisten.

Das Schweißen vom Kopf bis zum Schwanz verkürzt die nicht geschweißte Schwanzlänge erheblich.

• Die Anzahl der Druckfußstücke beträgt 3 Stück, Vorteile sind: Verringerung des Druckfußes auf die Straßenlampenstange, Aussehen der Oberfläche, Verringerung der Druckspuren, gleichzeitig geeignet für die Produktion von Achtwinkelstangen, Mehrwinkelstangen und Rundwinkelstangen.
• Kann gleich sein oder kann rund sein.

Die Anzahl der Klemmwalze beträgt 3 Sätze, der Vorteil besteht darin, den Druck der Walze auf die Poloberfläche zu reduzieren und den Kratzer auf der Oberfläche zu reduzieren.polygonaler und konischer PolEs kann gleicher Durchmesser oder konisch sein.

• Die V-Arbeitsplatte kann schnell elektrisch in die eingestellte Position zurückgeführt werden, wodurch die Arbeitsintensität der Bediener reduziert wird.

Der V-förmige Arbeitstisch ((Dolly) mit motorisierter schneller Rückkehrfunktion reduziert die Arbeitsintensität der Bediener.

• 埋弧 功能 Unterwasserbogen-Schweißfunktion
• 带杆子 后导板, Selbstanpassungsanpassung, sehr wenig Anpassung an die Position beim tatsächlichen Betrieb, reduziert die Arbeitsintensität des Bedienpersonals.

Mit der Rückführung kann sie adaptiv eingestellt werden.In der Praxis wird die Position der Schweißnaht selten eingestellt.

Dies reduziert die Arbeitsintensität der Bediener.

• Durch die Installation einer Kamera auf dem Maschinenkopf wird sie auf dem Bildschirm auf der Steuerung reflektiert, wodurch die Verfolgung einfacher und einfacher wird und die Arbeitsintensität der Bediener reduziert wird.

Durch die auf dem Maschinenkopf installierte Kamera wird die Schweißnaht auf dem Bildschirm der Hauptsteuerung reflektiert, wodurch die

Einfache und einfache Verfolgung der Schweißnaht und Verringerung der Arbeitsintensität des Bedieners für die Überwachung des Schweißens.

• Das selbst entwickelte Öldruck- und Steuerungssynchronisationssystem reduzierte die Anforderungen an die Stange und machte die Stange rund und klein.
• Das selbst entwickelte Öldruck- und CNC-System, das den geschweißten Pol rund macht und die Verformung klein macht.
• Wenn der zwei-stückige Pfeiler, der eine Pfeiler fertig ist, dann dreht sich der Pfeiler um, um den anderen Pfeiler fertig zu machen.
• Bei zwei Nahtmasten wird, wenn das erste Nahtschweißen abgeschlossen ist, die untere Walze ansteigen und die Masse in eine andere Nahtposition drehen, um das zweite Nahtschweißen zu beginnen.
• Vorseite Vorseite Vorseite Vorseite
• Inneres Kupferblock mit Wasserkühlsystem, Verbesserung der Durchlässigkeit
• Der innere Kupferblock, der die Schweißdurchdringungsgeschwindigkeit erheblich verbessert.
• 操作人员: 1 Person. Bediener: 1 Person.
• Bei einer 10mm-Tiefe, mit einem doppelten Bogen (z. B. zwei oder drei Stromfäden) wird ein vergrabener Bogen verwendet, direktstrom+Austausch, direktstrom, mit einem niedrigen Stromstrom, direktstrom, mit einem relativ geringen Stromstrom, mit einem relativ geringen Stromstrom.

Optional: Bei Plattenstärken größer als 10 mm ist ein doppelter Bogen und ein doppelter Draht (oder ein doppelter elektrischer Draht und drei Draht) zu verwenden.

Bogen-Schweißen, Gleichstrom + Wechselstrom, Gleichstrom-Schweißen verwendet hohen Strom und niedrige Spannung, Gleichstrom-Bogen erhält große Durchdringung, Wechselstrom verwendet relativ kleine

Die Schweißgeschwindigkeit verdoppelt, die Schweißleistung verbessert und der Stromverbrauch verringert.

• 可选项目: 联网 Produktionsdatensystem
• 功能1: kann Produktionsmanagern Produktionsdaten zur Verfügung stellen: Öffnungszeit, Anschlusszeit, Nicht-Anschlusszeit, Produktionsmenge usw.
• Funktion 2: rechtzeitige Aktualisierung der Software, Erhalt der neuesten Software und Erfahrungsdaten, kann Kunden unterstützen, Fernstörungsdiagnose, Fernparameteranpassung.

Fakultativ: vernetztes Produktionsdatensystem

Funktion 1: Es kann Produktionsdaten für das Produktionsmanagement-Personal bereitstellen: Leistung auf Zeit, Schweißzeit, Nichtschweißzeit,

Produktionsmenge usw.

Funktion 2: rechtzeitige Aktualisierung der Software, um die besten und neuesten Software- und Erfahrungsdaten zu erhalten, die den Kunden bei

Fernfehldiagnose und Fernparameteranpassung.

机器 enthält folgende Teile:

Die Maschine besteht aus folgenden Teilen:

• 伺服驱动的V型工作台 (Dolly) mit Servoantrieb
• Vor- und hintere Schienen für den V-Tisch
• 主龙门架 Hauptschiffrahmen
• V-Typen-Arbeitsplatz-Antriebssystem für V-Arbeitstische
• 液压??紧部分 Hydraulische Spannungseinheit (einschließlich Druckspannrollen, einschließlich Spannrollen)
• 埋弧 系统,带 丝 送料 系统 Unterwasser-Bogen-Schweißsystem mit Drahtzuführsystem
• ∆ ∆ ∆ ∆ ∆
• Innere Kupferbar mit Wasserkühlsystem
• 操作平台 Betriebsplattform
• 滚轮架子2对, Pole Rotation Roller, zwei Paare
• 液压系统 Hydraulisches System
• Steuerungssystem
