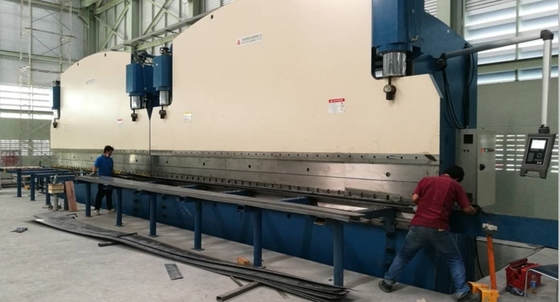

2-WE67K-400/7000 CNC Tandem Hydraulische Pressbremse zur Herstellung von Leichtmasten

Hauptleistung:

• Y1, Y2 Achse ---- Zwei lineare Waagen an beiden Seiten des Ram installiert Zylinder zu steuern.
• Der Rahmen der Maschine besteht aus Tank, Arbeitstisch, links und rechts Gehäuse und Ram.
• Synchronisierungs-Arbeitsgrundsatz

Die Druckbremse wird mit einem elektrisch-hydraulischen Proportionsventil ausgerüstet, um die Synchronisierung beider Zylinder sicherzustellen.Das Proportionsventil wird von der Firma BOSCH-Rexroth hergestellt mit sehr guter Leistung wie geringer Reibung zwischen mechanischen Aktionspaaren, feiner elektronischer Verstärker und elektrischer Magnet mit hoher Steuerungskraft und Dauerwirkung.Es gibt zwei Raster-Displayer auf beiden Seiten der Maschine, um Signal der Position des Ram kontinuierlich zu erhalten und geben Sie das Signal an das Steuerungssystem, dann steuert das Steuerungssystem das elektrisch-hydraulische Ventil, um zwei Zylinder synchronisieren zu lassen.

• Andere Da die Rasteranzeiger auf ¥C­Platten und nicht direkt auf Gehäuseplatten montiert sind, beeinträchtigt die Abbiegung von Ram und Rahmen bei der Arbeit nicht die Mess- und Steuergenauigkeit.
• Über zwei Einheiten Synchronisierung Arbeitsprinzip:

Wenn zwei Einheiten zusammenarbeiten müssen, müssen Sie nur den Schalter in die Synchronisationsposition auf dem Bedienfeld der Haupteinheit drehen.

Beide Einheit Positionssignale werden an das CNC-Steuerungssystem (Delem-System) und das Ausgangssignal des CNC-Systems an das Proportionsventil und das Vorfüllventil gesendet.Drehzahlwechselpunkt, Druckgeschwindigkeit und Rücklaufgeschwindigkeit, um die beiden Einheiten mit hoher Präzision zu synchronisieren

• Durch Computer konnte der Bediener mit der Maschine kommunizieren.Der Computer verfügt über mehrere Service-Sprachen, berechnet und passt die Biegungskraft automatisch an.Auch könnte es berechnen und steuern Sie den toten PunktDie Schläge (Y1, Y2) des Ram können eine kleine Neigung vornehmen, um den besonderen Anforderungen des Benutzers gerecht zu werden.
• Ausgestattet mit einem guten Führungssystem, einem Positionsmesssystem und einem hydraulischen Balance-System, um die Anforderungen an den Volllänge- und den exzentrischen Job zu erfüllen.
• Die Kompensationseinheit für die Arbeitsplatte wird verwendet, um die Abbiegung der Maschine beim Arbeiten auszugleichen, um die Präzision des Werkstücks zu gewährleisten.
• Die Oberfläche des Zylinders hat eine gute Abnutzung und Wärmebehandlung, daher eine gute Schmierung und eine lange Lebensdauer.
