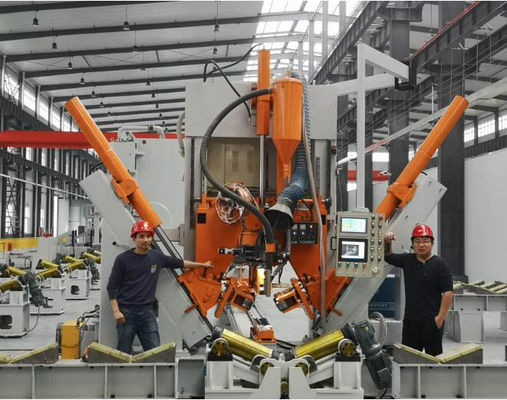

Leichtpol-Schließschweißmaschine Modell HM11000 für Hochmast und Mono-Pol

CNC-Pol-Schweißmaschine, Modell: HM1100/16000

CNC POLE SHUT-WELDING MACHINE, MODEL: HM1100/16000

Mit Impuls-MIG-Schweißsystem & Unterpulver-Schweißsystem

Walzentyp

Speziell für normale Straßenlaternen, Masten, Hochmasten und 5G-Kommunikationsmasten konzipiert.

Special designed for normal street light pole, mono pole, high mast pole and 5G communication pole.

Durchmesserbereich: 60~1100 mm, Dicke: 3~12 mm

Diameter range 60~1100mm, thickness range 3~12mm

Anwendungsbereich: Geeignet für das Längsschweißen von mittelgroßen Masten mit großer Länge, wie z. B. 5G-Masten, Einzelmasten, Hochmasten und normale Straßenlaternen.

Scope of application: suitable for large length medium size pole longitudinal automatic closing welding, like 5G pole, mono pole, high mast pole and normal street light pole.

Diese Maschine eignet sich in der Regel zum Schweißen von mittelgroßen polygonalen und konischen Masten, insbesondere für Masten mit nur einer oder zwei Nähten. Es ist eine automatische Schweißlinie. Der Wagen ist mit einem Motor mit einstellbarer Geschwindigkeit ausgestattet, der den Mast bewegen kann. Der Hydraulikzylinder sorgt dafür, dass das Anpressrad den Mast festzieht und gleichzeitig schweißt.

This machine is usually suitable for welding medium size polygonal and conical pole, especially suitable for the pole which has only one or two seams. It’s an automatic welding line. The trolley is equipped with adjustable speed motor, which can pull the pole to move. The hydraulic cylinder makes the pressure wheel tighten the pole and weld at the same time.

Eigene Merkmale: Proprietary features

• CNC-Automatik, CNC-System, mit der Änderung des Mastdurchmessers, automatische Anpassung des Drucks, automatische Anpassung der Anpressfußposition, automatische Anpassung der Vorschubgeschwindigkeit und -position, halten die Schweißnaht immer im geschlossenen Zustand, um ein reibungsloses Schweißen zu gewährleisten.CNC automatic adjustment, CNC system, with the change of pole diameter, automatically adjust the pressure, automatically adjust the presser foot position, automatically match the feeding speed and position, keep the welding seam always in the closed state, to ensure the smooth welding.
• Unter der Voraussetzung der Qualifizierung des vorherigen Prozesses gibt es nach dem Schweißen keine Verdrehung der Mastschweißnaht, und es ist nicht erforderlich, dass das Personal den Stab an der Rückseite der Maschine aufhebelt und verdreht, um die Schweißnaht zu zentrieren.
• On the basis of the qualification of the previous process, after welding, there is no torsion of the pole weld, and there is no need for personnel to pry and twist the rod at the back of the machine to center the weld.
• Der Antriebsmast wird durch Frequenzumwandlung gesteuert, mit elektrischer Bremshaltfunktion, um die Stabilität des Kopf- und Endschweißens zu gewährleisten. Dieses System kann den Mast vom kleinen Ende bis zum Bodenbereich vollständig schweißen und fast keine Restlänge außerhalb des Schweißens. Auf diese Weise wird die manuelle Arbeit des nächsten Prozesses reduziert.
• The driving pole is controlled by frequency conversion, with electric brake stop function to ensure the stability of head and tail welding,this system can weld the pole from small end to bottom end full area and almost no left length out of welding. This way is reduced the manual working of the next process.
• Die Anzahl der Anpressfüße beträgt 3 Sätze, der Vorteil ist, dass der Walzendruck auf die Mastoberfläche reduziert und die Kratzer auf der Oberfläche reduziert werden. Es eignet sich für die Herstellung von achteckigen Masten, polygonalen Masten und konischen Masten. Es kann gleichmäßig oder konisch sein.
• 3 sets of clamping roller, the advantage is reduce the roller pressure to the pole surface, and reduce the scratch on the surface. It is suitable for the production of octagonal pole, polygonal pole and conical pole. It can be equal diameter or conical.
• Der Wagen kann schnell motorisch in die voreingestellte Position zurückkehren, ohne dass der Bediener ihn manuell zurückschieben muss, und er reduziert die Arbeitsintensität der Bediener.
• The pushing type trolley with motorized fast returning back function, no need operator to push back manually and it reduces the labor intensity of operators.
• Der hintere Schiebewagen mit pneumatischer Klemmeinrichtung ist im Vergleich zur manuellen Klemmung einfach und schnell.
• The rear push trolley with pneumatic clamping device, It’s simple and fast compared with manual clamping.
• Unterpulver-Schweißen + Impulsschweißen, Doppelmaschine, Doppelfunktion With Pulse MIG Welding system and With Submerged Arc Welding system, double welding power source.
• Die Entladeseite ist vom Walzentyp, was das Be- und Entladen erleichtert und die Automatisierung von vor- und nachgelagerten Materialien begünstigt. Das Be- und Entladen kann auf derselben Seite erfolgen, damit der Bediener die Bewegung über große Entfernungen vermeiden kann. Der Bediener muss nur in der Position der Hauptmaschine arbeiten, was die Arbeitsintensität erheblich reduziert.
• The unloading side is roller type, which is convenient for loading and unloading, and is conducive to realize the automation of upstream and downstream materials. The loading and unloading can be on same side to make operator avoid the long-distance movement. The operator only need to work in the position of the host machine, which greatly reduces the labor intensity.
• Mit der Mast-Rückführvorrichtung kann sie adaptiv eingestellt werden. Im praktischen Betrieb wird die Position der Schweißnaht selten angepasst, was die Arbeitsintensität der Bediener reduziert.

• With pole back guiding device, it can be adjusted adaptively. In practical operation, the position of welding seam is seldom adjusted, which reduces the labor intensity of operators.

Durch die an der Maschinenkopf angebrachte Kamera wird die Schweißnaht auf dem Bildschirm des Hauptbedienfelds reflektiert, wodurch die Verfolgung der Schweißnaht einfach und leicht wird und die Arbeitsintensität des Bedieners für die Überwachung des Schweißens reduziert wird.

Through the camera installed on the machine head, the welding seam is reflected on the screen of main control panel, making the tracking of the welding seam simple and easy, and reducing the labor intensity of the operator for monitoring of the welding..

Das selbst entwickelte Öl- und CNC-System macht den geschweißten Mast rund und die Verformung gering.

The self-developed oil pressure and CNC system, making the welded pole round and deformation small.

Bediener: 1 Person.

Operator: 1 person.

Entladerollenständer, 5 Sätze (geeignet für 12 m, 14 m, 16 m Mast)Unloading roller rack, 5 sets(suitable for 12m, 14m, 16m pole)

• Je nach Layout der Werkstatt des Käufers können Maschinen mit unterschiedlichen Arbeitsrichtungen bereitgestellt werden.
• According to the layout of the buyer’s workshop, machines with different working directions can be provided.
• Für die besonderen Anforderungen der Kunden kann die Maschine speziell konstruiert und hergestellt werden, um unterschiedliche Masten auf der ganzen Welt zu erfüllen.
• For the special requirements of customers, machine can be specially designed and manufactured to meet different poles all over the world.
• Optionale Artikel
• 1,  Be- und Entladesystem für Straßenlaternen:
• Auf der linken Seite der Maschine befindet sich ein Lagergestell, das 20 bis 30 Masten aufnehmen kann (die Anzahl variiert je nach Größe der Masten). Nach Abschluss des Schweißens drücken Sie die Taste, und der Straßenlaternenmast wird entladen, um ihn zu entladen Auf dem Lagergestell auf der rechten Seite der Maschine, das 20 Masten aufnehmen kann (die Anzahl variiert je nach Größe der Masten).
• 2, Laser-Autotracking-System, Laser zur Naht, Kamera zur Aufnahme der Laserfotos, Berechnungssoftware zur Ermittlung der Nahtposition aus dem Foto, Nachricht wird an die SPS gesendet, die SPS steuert den Servomotor, um den Schweißbrenner zur Nahtposition zu bewegen.
• 3, Ferndiagnosefunktion. Der Maschinenlieferant kann den Kunden bei der Ferndiagnose von Fehlern und der Fernanpassung von Parametern unterstützen. Bequem für Kunden, die Produktion schnell wieder aufzunehmen.
• 4 Induktion zur Minimierung des Bananeneffekts, der durch das Schweißen des Geräts verursacht wird, wodurch der Bananeneffekt für die Schweißmaschine reduziert wird. Hochfrequenz-Induktionsheizmaschine, einschließlich Heizmaschinenkörper und Induktionsheizspule.

Die Maschine besteht aus folgenden Teilen:

The machine consists of the following parts:

Langer Arbeitstisch für die Bewegung des WagensLong worktable for trolley moving

Hauptportalrahmen Main gantry frame

Wagenantriebssystem Trolley drive system

Entladerollenständer, 5 Sätze Unloading roller rack, 5 sets

Hydraulischer Klemmteil (einschließlich Klemmrollen, geeignet für mittelgroße Masten)Hydraulic clamping part(einschließlich clamping rollers, suitable for medium size pole)

Unterpulver-Schweißsystem, mit DrahtvorschubsystemSubmerged arc welding system, with wire feeding system

Flussmittel-RückgewinnungssystemFlux recovery system

HydrauliksystemHydraulic system
