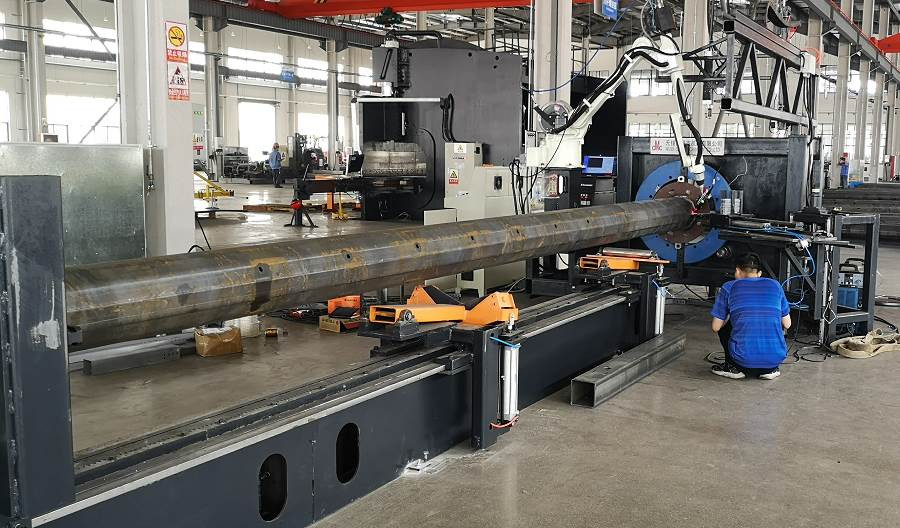

Schweißmaschine und CNC-Schneidemaschine RW-DC120/260

1 SATZ
MOQ
Verhandlungsfähig
Preis
Schweißmaschine und CNC-Schneidemaschine RW-DC120/260
Eigenschaften Galerie Produkt-Beschreibung Fordern Sie ein Zitat
Eigenschaften
Technische Daten
Schneidtechnik: cnc-Plasmaschneiden
ladendes System: Automatisches Positionierungssystem
Material: Stahl, Aluminium, Q235, A36, Eisen
Oberer Durchmesser: 60-120mm
Armtyp: Einzelner sich verjüngender Arm, einzeln, Drei-Arm
Bodendurchmesser: 130-265mm
Hervorheben:

Schweißmaschine mit leichter Stahlstange RW-DC120/260

,

CNC-Schneidmaschine für Lichtstangen

,

Leichtpol-Maschine mit Garantie
Grundinformation
Herkunftsort: Wuxi, China
Markenname: CMC
Modellnummer: RW-DC120/RW-DC260
Zahlung und Versand AGB
Verpackung Informationen: Nackt
Lieferzeit: Nach der tatsächlichen Situation
Zahlungsbedingungen: T/T
Versorgungsmaterial-Fähigkeit: Nach Anforderungen
Produkt-Beschreibung
Leichtpol-Schweißmaschine 120-260 mm Roboter-System
Produktübersicht

Die RW-DC120/260 ist ein integriertes automatisches Produktionssystem, das für die Herstellung von Leichtstäben aus Stahl entwickelt wurde.mit einer Breite von mehr als 50 mm,Das System eignet sich für die Konische, runde und achteckige Leuchttreppfertigung mit hoher Produktionseffizienz und geringerer manueller Handhabung.

Herstellungsprozess
  • Belastung und Positionierung der Stangen
  • Automatische Ausrichtung der Basisplatte
  • Schweißen von inneren und äußeren Nähten mit Hilfe von Robotern
  • Automatisches Schweißen mit Verstärkungsmitteln
  • CNC-Plasma-Türschneiden
  • Fertiges Abladen von Stangen
Zusammensetzung des Systems
  • Kawasaki Industrie-Roboter-Schweißsystem
  • Kemppi-Schweißstromquelle
  • Hyperthermisches Plasmaschneidsystem
  • CNC-Steuerungssystem (Si Dafeng SF-2100S)
  • Automatisches Stangen- und Positionierungssystem
  • System zur Steuerung der Lichtbogenspannungshöhe
Wesentliche Merkmale
  • Automatische Produktionsanlage für Lichtsäulen
  • Roboterschweißen sorgt für eine stabile Nähqualität
  • CNC-Plasmaschnitt für präzise Türöffnungen
  • Reduzierte manuelle Handhabung und Abhängigkeit vom Kran
  • Dauerproduktion für die Massenproduktion
  • geeignet für kegelförmige, runde, achteckige Pole
Technische Parameter
Parameter Spezifikation
Pole-Durchmesserbereich 120 bis 260 mm
Höchstlänge der Stange 12 bis 14 m
Dickenbereich 20,5-4,5 mm
Höchstgewichtskapazität 150 kg
Fahrgeschwindigkeit 6 bis 48 m/h
Plasmaquelle Hyperthermische Leistung max 45
Schnittdickenkapazität bis zu 6 mm
Produktionszyklus 10-15 Minuten pro Pol
Schweißsystem

Das Roboter-Schweißsystem gewährleistet durch Echtzeitkommunikation zwischen Roboter und Schweißstromquelle eine stabile Bogenkontrolle und eine gleichbleibende Nähqualität.Es unterstützt das Schweißen mit kreisförmigen Nähten und das Schweißen mit Verstärkungsrippen für Basisplattenstrukturen.

Anwendungen
  • Straßenbeleuchtungspfähle
  • Straßenbeleuchtungssysteme
  • Städtische Infrastrukturpfeiler
  • Stromübertragungspolarstrukturen
  • Intelligente Stadtbeleuchtungssysteme
Vorteile
  • Integrierte Schweiß- + Schneidproduktionslinie
  • Reduzierte Arbeitsintensität und Krannutzung
  • Hohe Automatisierungsstufe für die Massenproduktion
  • Stabile Roboterschweißleistung
  • Schnellerer Produktionszyklus und platzsparendes Layout
Layout des Systems
Light pole welding CNC cutting machine system layout diagram
Detailed view of light pole welding and cutting machine components
Ausführliche technische Spezifikationen
- Nein. Ich weiß nicht. Artikel Parameter
1 Stange oder runde Stange Min Durchmesser 120 mm
2 Stange oder Runde Stange mit maximalem Durchmesser 260 mm
3 Stange oder runde Stange max. Länge 12 bis 14 m
4 Stange oder runde Stange Min. Dicke 2.5 mm
5 Stange oder runde Stange max. Dicke 4.5 mm
6 Maximalgewicht der Stange oder des runden Balkens 150 kg
7 Fahrgeschwindigkeit 6~48 m/h, verstellbar, mit AC-Servo-Steuerung
8 Schweißgeschwindigkeit Referenzgeschwindigkeit 5~7 Minuten/Stück
9 Max. Schneidentfernung von unten, X-Achse 1500 mm
10 Plasmaquelle Hypertherm Powermax 45 geeignete max. Dicke:6mm (Made in USA)
11 Maximale Dicke für die Verarbeitung von Löchern und Qualitätsschneiden Basierend auf der Plasma-Quelle
12 Max. Schneidgeschwindigkeit Basierend auf der Plasmaquelle (für eine normale elektrische Tür mit Lichtpfosten beträgt die Schneidzeit etwa 30~40 Sekunden)
13 CNC-System Si Dafeng (SF-2100S)
14 NIST-Software SmartNest
15 CNC-Plasmaschneide 1 Satz
16 Steuerung der Lichtbogenspannungshöhe Höhe HP105
17 Höhenvorrichtung Plasmatorche Höhenbewegungsvorrichtung, 1 Satz
18 Produktionsgeschwindigkeit für einen Pol 10 bis 15 Minuten einschließlich Be- und Entladen
Häufig gestellte Fragen
Für was wird eine Stahl-Leichtpohlschweiß- und CNC-Schneidmaschine verwendet?
Es wird für die automatisierte Produktion von Stahllichtmasten verwendet, die das Schweißen von Grundplatten, das Steifungsschweißen und das CNC-Plasma-Türschneiden in einem kontinuierlichen Prozess integrieren.
Welche Arten von Lichtsäulen kann diese Maschine verarbeiten?
Die Maschine eignet sich für kegelförmige, runde und achteckige Stahlleuchten mit unterschiedlichen Größen je nach Produktionsanforderungen und Werkzeugkonfiguration.
Welches Schneidsystem wird für die Türöffnungsbearbeitung verwendet?
Das System verwendet eine Hypertherm-Plasmaschnittquelle, die das präzise und schnelle Schneiden von elektrischen Türöffnungen und anderen kundenspezifischen Formen ermöglicht, die durch CNC-Software entworfen wurden.
