Name: CNC-Doppelverbindungsbiegemaschine für 14 m konischen achteckigen Straßenlaternenmast
Brand: Wuxi CMC Machinery Co.,Ltd
SKU: 2-WE67K-400/7000
Availability: InStock

Eigenschaften Galerie Produkt-Beschreibung Fordern Sie ein Zitat

Eigenschaften

Technische Daten

Einzeleinheit-Biegetonage: 400 Tonnen, insgesamt Tandem 800 Tonnen

Verarbeitungslänge eines einzelnen Arbeitstisches: 7000 mm, Gesamtlänge der Verbindung 14000 mm

Ausgestattetes CNC-Controller-Modell: Delem DA53T (Niederlande)

Konfiguration der Hauptantriebsmotorleistung: 2×30 kW Doppelpumpenmotor

Anwendbares Bearbeitungswerkstück: Konischer/achteckiger Straßenlaternenmast und hoher Mastmast

Unterstützender Formformtyp: 7-fach formende konische Doppelkegelform

Oberflächenfarbe: Anpassbar

Richtung: Anpassbar

Grundinformation

Herkunftsort: Wuxi, China

Markenname: CMC

Modellnummer: 2-WE67K-400/7000

Zahlung und Versand AGB

Verpackung Informationen: Passend für Containerverschiffung

Lieferzeit: 90 Tage

Zahlungsbedingungen: T/T, L/C

Versorgungsmaterial-Fähigkeit: Nach Anforderungen

Galerie

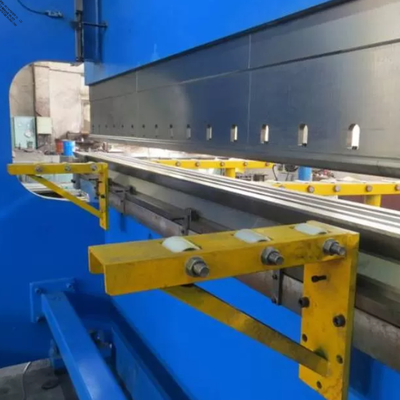

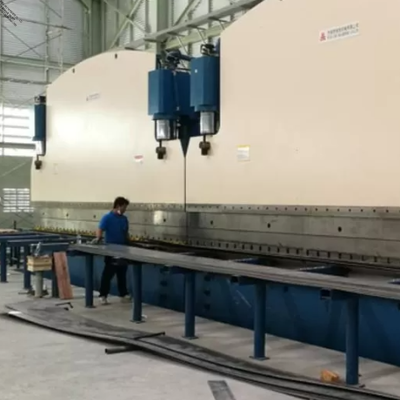

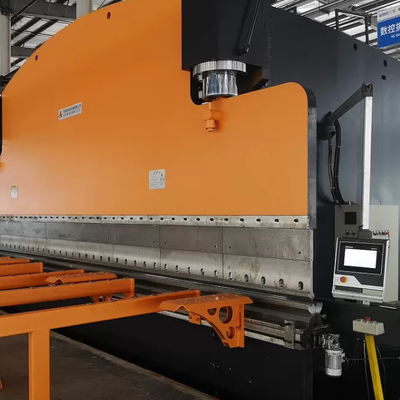

CNC-Doppelverbindungsbiegemaschine für 14 m konischen achteckigen Straßenlaternenmast

Produkt-Beschreibung

1. Schnellübersichtstabelle

Artikel	Einzelheiten
Produktname	CNC-Tandem-Hydraulik-Abkantpresse / Doppelgestänge-Lichtmast-Biegemaschine
Modell	2-WE67K-400/7000
Kernanwendung	Biegen Sie Straßenlaternenmasten, achteckige Masten, sich verjüngende konische Masten und hohe Autobahnmasten
Herkunft	Jiangsu, China
Mindestbestellmenge	1 Satz
Standardspannung	380V 50Hz, anpassbar
Zielkunde	Fabrik zur Herstellung von Lichtmasten, Produktionslinie für Stahlmonopole
Hauptkonfiguration	Delem DA53T CNC-System, Schneider Electric Parts

2. Produkteinführung

Die hydraulische CNC-Tandem-Abkantpresse 2-WE67K-400/7000 mit Doppelgestänge besteht aus zwei 400-Tonnen-Einzelbiegemaschinen, die synchron arbeiten. Die gesamte effektive Biegelänge erreicht 14 Meter und ist speziell für lange, konische Straßenlaternenmasten, achteckige Masten und große hohe Mastmasten geeignet. Ausgestattet mit der niederländischen Delem DA53T CNC-Steuerung mit Y1/Y2-Achsensteuerung und mechanischem Tischwölbungskompensationssystem. Die wichtigsten elektrischen Teile von French Schneider und alle Zubehörteile weltbekannter Marken garantieren einen stabilen Langzeitbetrieb. Unterstützt mehrere kundenspezifische Lichtmast-Biegeformen, ein Seitenentladesystem, eine automatische Plattenzuführungs-Biegelinie und eine Fernfehlerdiagnosefunktion, eine Komplettlösung für die Lampenmastproduktion.

3. Vollständige Tabelle der technischen Parameter

NEIN.	Artikel	Einheit	Parameterwert
1	Maschinentyp	-	Elektrohydraulische synchrone CNC-Abkantpresse im Tandem-Design für mehrere Maschinen
2	Nominelle Arbeitskraft	Tonne	2×400
3	Einzelne Arbeitstischlänge	mm	7000, Gesamtgestängelänge 14000
4	Abstand zwischen zwei Frames	mm	5600
5	Halstiefe	mm	950
6	Maximale Öffnungshöhe	mm	970
7	Widderschlag	mm	320
8.1	Schnelle Abwärtsgeschwindigkeit	mm/s	60
8.2	Arbeitsbiegegeschwindigkeit	mm/s	7
8.3	Rücklaufgeschwindigkeit	mm/s	60
9	Motorleistung der Hauptpumpe	kW	2×30
10	CNC-Steuerung	-	Delem DA53T (Niederlande), Y1/Y2-Achse + mechanisches Bombierungssystem
11	Tischvergütung	-	Mechanisches Bombierungssystem
12	Marke für Zylinderdichtungen	-	berühmte Marke
13	Marke für Hydraulikventile	-	berühmte Marke Deutschland
14	Hydraulikpumpenmarke	-	USA-Marke
15	Marke für Linearencoder	-	FAGAR, Spanien
16	Wichtigste elektrische Komponenten	-	Schneider, Frankreich
17	Nettogewicht einer einzelnen Maschine	kg	50.000, insgesamt 100.000 kg
18.1	Gesamtabmessungen einer einzelnen Maschine: L×B×H	mm	7200×2710×5696
18.2	Bodenhöhe über dem Boden	mm	4500
18.3	Gesamtlänge mit seitlicher Entladevorrichtung	mm	17500
18.4	Gesamtbreite mit vorderer Materialunterstützung	mm	4040
19	Verpackungsart exportieren	-	Zerlegte geteilte Verpackung für den Seetransport

4. Standard- und optionale Werkzeug- und Zubehörliste

Kategorie	Einzelheiten
mit	1 Satz 18 mm dicker oberer Werkzeughalter für Straßenlaternenmast, Gesamtlänge der Form 14 m
Option 1	Achteckige Form für Lichtmasten, min. Außendurchmesser 60 mm, konische achteckige Form, 14 m Länge
Option 2	Multi-V-Untermatrizensatz für achteckige Masten und Hochmastmasten, Spezifikation 150×150, 14 m Länge
Option 3	7-fach formende, doppelkegelige, konische Stangenform Kegelverhältnis: 11/1000 (Φ60~236) und 13/1000 (Φ60~268) Anwendbare Stangenwandstärke: 3–4 mm, geteilte Teilstruktur, Gesamtlänge der Form 16 m
Standardhilfsmittel	2 Sätze 6,5 m lange konische obere Formstützen für beide Seiten des oberen Halters
Option 5	Seitenentladesystem mit schiebendem Lichtmast
Option 6	Fernfehlerdiagnose und Fernparametrierfunktion
Option 7	Vollautomatisches Produktionssystem zum Biegen von Lichtmasten Inklusive Plattenwagen, Ladekran, seitlichem Rollenregal, CNC-Zuführsystem, Positioniervorrichtung, verlängertem Entladeregal und fertigem Stangenlagerrahmen
Option 8	Kompletter Ersatzteilsatz für 400-Tonnen-Abkantpresse

5. Tabelle mit den wichtigsten Leistungsvorteilen

Leistungspunkt	Detaillierte Vorteilsbeschreibung
Synchrone Steuerung mit zwei Y-Achsen	Auf beiden Seiten des Stößels installierte lineare Gitterlineale für Echtzeit-Rückmeldung des Positionssignals und genaue Steuerung von zwei Hydraulikzylindern
Hochsteifer Integralrahmen	Geschweißte Struktur bestehend aus Öltank, Arbeitstisch, Seitengehäusen und Stößel, hohe Tragfähigkeit und Antiverformungsfähigkeit
Elektrohydraulisches proportionales Synchronisationssystem	Nehmen Sie ein deutsches Proportionalventil an, stabile Reaktion, geringe mechanische Reibung, kontinuierlich stabile Ausgangskraft
Unabhängiges Gitterinstallationsdesign	Rastersensoren werden an einer C-förmigen Halterung anstelle des Seitenrahmens befestigt. Die Messdaten werden durch die Durchbiegung des Rahmens beim Biegen nicht beeinträchtigt
Synchrone Steuerung mit doppelter Maschinenverbindung	Wechseln Sie auf dem Hauptmaschinenbedienfeld in den Tandemmodus. Die Delem-CNC vereint zwei Maschinensignale und steuert präzise schnelles Herunterfahren, Geschwindigkeitsumschaltung, Biege- und Rücklaufgeschwindigkeit für eine synchrone Verbindung
Intelligentes Delem-CNC-System	Mehrsprachige Bedienoberfläche, automatische Berechnung von Biegekraft, Totpunkt und Geschwindigkeitsänderungsposition; Stützstößel mit geringer Neigung für besondere Biegeanforderungen
Komplettes Hilfsführungs- und Ausgleichssystem	Erfüllen Sie die Anforderungen an lange Werkstücke und exzentrische Biegebearbeitung und garantieren Sie eine gleichmäßige Biegepräzision über die gesamte Plattenlänge
Mechanische Tischballungskompensation	Die automatisch ausgeglichene Durchbiegung des Arbeitstisches bei hoher Belastung sorgt für eine gleichbleibende Formgenauigkeit der fertigen Stangen
Verschleißfester Hydraulikzylinder	Oberflächenvergütungswärmebehandlung, gute Schmierfähigkeit, lange Lebensdauer und niedrige Ausfallrate

6. Anwendungsübereinstimmungstabelle

Werkstücktyp	Verarbeitungszweck
Konischer Straßenlaternenmast	Langes Blechbiegen, einstufiges Formen für 14-m-Stangen
Achteckiger Lampenmast	Spezielle achteckige Formgebung, gleichmäßige Winkelgenauigkeit
Autobahn-Hochmastmast	Schwerlast-Gestängebiegen für dickwandige, große Stangen
Konischer Monopol / 5G-Kommunikationsmast	Doppelkegel-Formanpassung mit 7 Durchgängen

7. Kundendienst-Support-Tabelle

Serviceartikel	Spezifischer Inhalt
Garantiezeitraum	12 Monate Vollgarantie auf die Maschine; 24 Monate für Hydraulikventil, Pumpe, Motor und CNC-System
Ersatzteilversorgung	Langfristige Lieferung von Original-Ersatzteilen zum Selbstkostenpreis
Übersee-Service	Für die Installation, Inbetriebnahme und Bedienerschulung im Ausland stehen Ingenieure zur Verfügung
Online-Support	Video- und Online-Ferndiagnoseunterstützung rund um die Uhr (optionale Funktion vorinstalliert)
Angehängte Dokumente	Vollständige englische Bedienungsanleitung, Biegeparameter-Tutorial und Bedienungsvideo

8. FAQ

Frage	Antwort
1. Welche maximale Biegelänge kann diese Tandem-Abkantpresse verarbeiten?	Zwei 7000-mm-Maschinen arbeiten synchron, die gesamte effektive Biegelänge erreicht 14 Meter und passt perfekt zu langen Straßenlaternenmasten und hohen Mastmasten.
2. Welche Markenkernteile verwendet diese Biegemaschine?	Das Haupt-CNC-System ist Delem DA53T aus den Niederlanden, der Linearencoder FAGAR aus Spanien, elektrische Teile aus Frankreich Schneider, allesamt weltberühmte Top-Marken.
3. Kann diese Maschine konische und achteckige Lichtmasten formen?	Ja, wir liefern passende, geteilte Formen für achteckige Masten und 7-fach verjüngte, konische Masten mit einer Wandstärke von 3–4 mm für die Herstellung von Lampenmasten.
