Name: Doppelbogen-Mehrdraht-Unterwasserbogen-CNC-Spalte Schließschweißmaschine für 14m Durchmesser 1,9m Stahlstolpe
Brand: Wuxi CMC Machinery Co.,Ltd
SKU: HM1900
Availability: InStock

Eigenschaften Galerie Produkt-Beschreibung Fordern Sie ein Zitat

Eigenschaften

Technische Daten

Gerätemodell: HM1900/14000 CNC-Polschweißmaschine

Durchmesserbereich: 400 mm ~ 1900 mm

Maximale Länge der Verarbeitungsstange: 14000mm

Anwendbare Stahlplattendicke: 5 ~ 20 mm, maximale Klemmlagerdicke 25 mm

Schweißtechnik: Doppellichtbogen-Dreileiter-Unterpulverschweißen

Klemmstruktur: 3 Sätze hydraulische Synchronspannrollen

Anwendbarer Poltyp: Konischer / achteckiger / mehrseitiger polygonaler Stahlmast

Farbe Farbe: Anpassbar

Grundinformation

Herkunftsort: Wuxi, China

Markenname: CMC

Modellnummer: HM1900

Zahlung und Versand AGB

Lieferzeit: 90 Tage

Zahlungsbedingungen: T/T, L/C

Versorgungsmaterial-Fähigkeit: Nach Anforderungen

Galerie

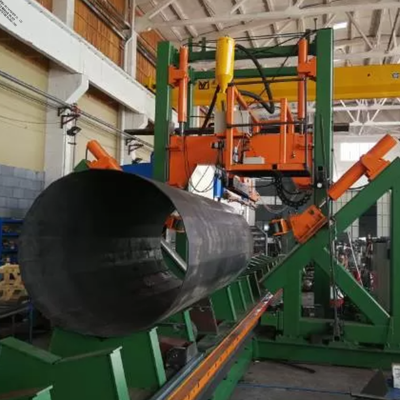

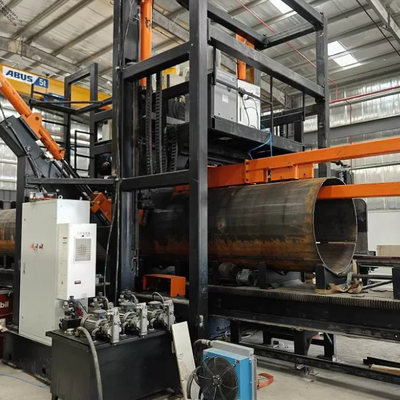

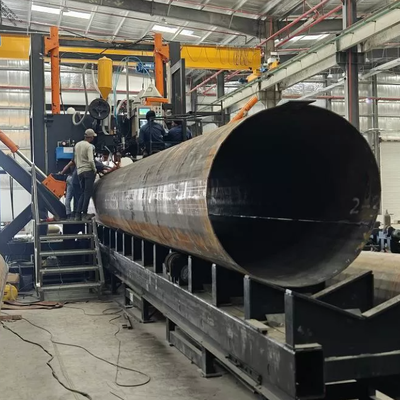

Doppelbogen-Mehrdraht-Unterwasserbogen-CNC-Spalte Schließschweißmaschine für 14m Durchmesser 1,9m Stahlstolpe

Produkt-Beschreibung

Doppelbogen-Mehrdraht-Unterwasserbogen-CNC-Spalte Schließschweißmaschine für 14m Durchmesser 1,9m Stahlstolpe

Produktübersicht

HM1900/14000 CNC Pole Shut-Welding Machine ist ein automatisches Längssammelschweißgerät, das speziell für konische achteckige 5G-Kommunikationsmasten und hohe Masten entwickelt wurde.

Artikel	Einzelheiten
Produktbezeichnung	CNC-Schließschweißmaschine
Modell	HM1900/14000
Anwendung	5G-Kommunikationsmast, Leistungsmonopol, Hochmastlichtmast
Verarbeitete Polform	Runder konischer Pol, achteckiger und mehrseitiger polygonaler Pol (1/2/3 Schalenstruktur)
Schweißtechnik	Schweißarbeiten mit zwei Bogen, mehreren Drähten, unter Wasser geschweißt
Maximale Stanglänge	14000 mm
Anpassbare Optionen	Ferndiagnosesystem online, isolierter und klimatisierter elektrischer Schrank, Ersatzteilpaket

Produkteinführung

HM1900/14000 CNC-Polarschließschweißmaschine ist speziell für das automatische Längsschließschweißen von langen spitzen Stangen, einschließlich 5G-Kommunikationsstangen, entwickelt worden,Kraftmonopole und hohe MastmastenEs ist für ein-, zweiteilige oder dreiteilige konische runde und polygonale Pole anwendbar.

Die Ausrüstung verwendet eine festgebaute Portale mit Schweißsystem, servodriven V-förmigen Trolley mit verstellbarer Geschwindigkeit für den Transport von Stangen.Hydraulische Klemmwalzen schließen die Säulennaht, während das Schweißen gleichzeitig erfolgtBei zweiseitigen, zweisäumigen Stangen werden nach Abschluß der ersten Schweißnaht die Heberwalzen nach oben gezogen und automatisch zur Position für das Zweisäumschweißen gedreht.

Haupttechnische Parameter

- Nein. Ich weiß nicht.	Artikel	Spezifikation
1	Anwendbarer Außendurchmesser des Pols	400 ~ 1900 mm
2	Höchstlänge der Verarbeitungsstange	14000 mm
3	Anwendbare Plattendicke	5 ~ 20 mm, aus Material Q235, Q355, Gr65 (Maximale Lagerdicke 25 mm, siehe oben)
4	Anzahl der Klemmwalzen	3 Sätze
5	Leistung des Hydraulikpumpenmotors	2.2+2.2+3 KW
6	Leistung des Servomotors für den V-Träger	7 KW, stufenlose Drehzahl
7	Vertikaler Druckschlag	1600 mm
8	Arbeitshöhe (Polenboden bis Boden)	800 mm
9	Schweißsystem	Doppelbogen-Drei-Draht-Sonderbogen-Schweißleistungseinheit Gleichstromleistung: 250~1250A; Wechselstromleistung: 250~1250A
10	Spezifikation für Schweißdraht	Einzeldraht Φ4,0 mm / Zwillingsdraht 2*Φ1,6 mm
11	Schweißgeschwindigkeit	0.3 ~ 1,5 m/min, schrittlos einstellbar
12	Schweißrichtung	Schweiß von einem Ende mit großem Durchmesser zum Ende mit kleinem Durchmesser
13	Schweißstandard	Einseitige Schweißformationen auf zwei Seiten durch Standardverfahren erreichen
14	Gesamtmaschinengewicht	23 Tonnen
15	Gesamtgröße (LWH)	31000 * 6600 * 6100 mm

Komplette Maschinenzusammensetzung

V-Arbeitstisch mit Servoantrieb (Transportwagen)
Vordere und hintere Schienen für V-Träger
Hauptschienenrahmen für Schwerlastfahrzeuge
Antriebssystem für V-förmige Arbeitstische
Hydraulische Spannungseinheit mit 3 Sätzen Spannrollen
Unterwasser-Bogenschweißsystem und automatische Drahtzufuhrvorrichtung
Flussrückgewinnungsanlage
Wassergekühlte innere Kupferstützblöcke
Betriebsplattform
2 Sätze von Stangenrotations-Rollerständen
Komplettes Hydrauliksystem
Integriertes CNC- und PLC-Steuerungssystem

Hauptvorteile

Vorteile	Ausführliche Beschreibung
Intelligente automatische CNC-Anpassung	Das CNC-System passt nach Änderung des Stangendurchmessers automatisch den Spannungsdruck, die Rollenposition und die Trolleyschnelligkeit an, hält die Naht während des Schweißens kontinuierlich geschlossen
Ausgezeichnete synchrone hydraulische Steuerung	Optimiertes Hydraulik- und Steuerungssystem gewährleistet eine hohe Synchronisierung für linke, rechte und mittlere Spannwalzen
Nach dem Schweißen eine niedrige Poldeformation	Keine Torsion an der fertigen Schweißnaht, keine manuelle Einmischung und Ausrichtung der Naht an der Maschinenausgangsanlage erforderlich, wenn der vorgelagerte Formierungsprozess den Spezifikationen entspricht
Stabiles Schweißen von Kopf bis Schwanz	Servo-gesteuertes V-förmiges Trolley realisiert kontinuierliches Schweißen vom Stangenkopf bis zum Schwanz, reduziert die ungeschweißte Schwanzsegmentlänge
Design für die Drei-Roller-Klammer	Drei Gruppen von Pressenwalzen zerstreuen den Oberflächendruck, verringern die Vertiefungen und Kratzer auf der Poloberfläche; geeignet für runde, achteckige und spitze Polen
Schnelle automatische Rückführung	Motorisierte schnelle Rückkehrfunktion für V-Trolley, reduziert die Arbeitsintensität des Bedieners
Anpassungsfähige Rücknahtleitvorrichtung	Selbstverstellbare Führungsstruktur, die bei der Dauerproduktion selten manuell kalibriert werden muss
Sichtbare Schweißüberwachung	Kamera, die an dem Schweißkopf installiert ist, überträgt das Nahtbild auf den Hauptsteuerbildschirm, um das Nahtverfolgen und die Beobachtung zu erleichtern
Wassergekühlter innerer Kupferrückhalt	Sehr verbessert Schweißdurchdringung und garantiert eine gleichbleibende Schweißbildung
Automatische Drehung für Doppelschichtstangen	Ein eingebautes Heberroller-Mechanismus zur automatischen Drehung der zweisäumigen Stange für das Sekundärschweißen
Einfache Bedienung	Für den gesamten Produktionszyklus nur ein Betreiber erforderlich
Optionale Upgrade-Konfigurationen	Fernstufendiagnostik und Netzwerksystem zur Parameteranpassung; isolierter Klimaschrank; Ersatzteilpaket

Anwendungsbereich

5G-Kopfkommunikationsmonopol Längsschweißschweißen
Herstellung von Monopolen aus Stahl für Autobahnen und Kraftübertragungen
Produktion von Hochmastbeleuchtungspfeilern, achteckigen mehrseitigen Leuchtenpfeilern
Stahlkonstruktion, konische Rohrkomponente, Schließnahtschweißen

Unterstützung des Kundendienstes

Dienstleistung	Dienstleistungsdetails
Garantiezeit	12 Monate Vollmaschinengarantie; langfristige Garantie für Hauptservomotoren, Schweißstromquelle und CNC-Steuerung
Versorgung mit Ersatzteilen	Langfristige Lieferung von Verschleiß-Ersatzteilen zu Fabrikkosten
Ausländischer technischer Dienst	Fachingenieure, die für die Installation, Inbetriebnahme und Betriebsausbildung im Ausland zur Verfügung stehen
Ferntechnische Unterstützung	Online-Fernbehebungen, Optimierung von Parametern und Fehlerbehebung
Technische Unterlagen	Vollständige englische Bedienungsanleitung, Schweißverfahrenhandbuch und Schulungsvideos

Häufig gestellte Fragen

Die Frage	Standard-Antwort
Welche Arten von Stangen kann die Schweißmaschine HM1900/14000 verarbeiten?	Es eignet sich für 14m lange runde, spitze, achteckige und mehrseitige polygonale Pole (1/2/3 Schale Struktur).
Unterstützt diese Maschine das automatische Schweißen von achtseckigen Stangen mit zwei Nähten?	Nachdem die erste Schweißnaht abgeschlossen ist, wird das Heber-Roller-Rack automatisch hochgeheckt und den Pfahl gedreht, um die zweite Schweißnaht ohne Neuladen zu realisieren.
Ist für Platten über 20 mm Dicke ein zusätzliches Oberflächenschweißen erforderlich?	Die Maschinenklemmkraft trägt Material bis zu 25 mm, aber für Werkstücke, die eine hohe Durchdringung innerhalb von 20 ~ 25 mm erfordern, kann eine Füllung aus geschmolzenem Stahl nicht ausreichen.Wir schlagen vor, das Hinzufügen von untergetauchtem Bogen Oberfläche Schweißen nach dem primären Schweißen.
