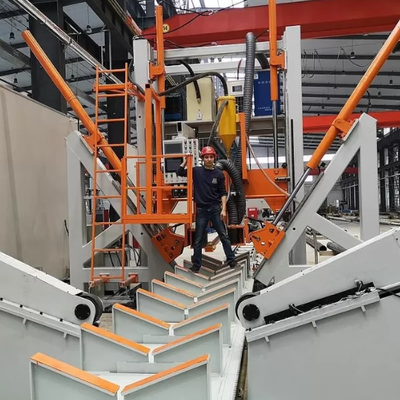

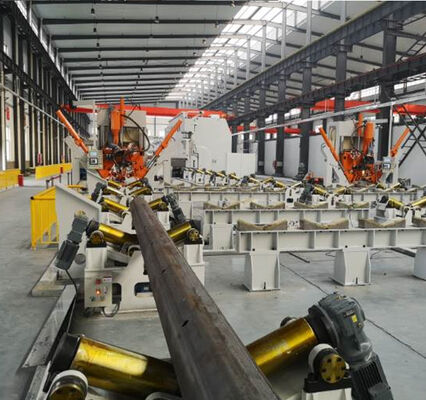

HM2500/14000 14m CNC Automatische Lichtmast-Nahtschweißmaschine Max. 2500mm Durchmesser

HM2500/14000 Schwerlast-CNC-Stielverschluss-Schweißmaschine ist speziell fürmit einer Breite von mehr als 20 mm,Es realisiert vollautomatisches Längssammenschließen und Unterwasserbogenschweißen für 14 m lange Lichtsäulen und Kommunikationssäulen.

Diese Ausrüstung unterstützt ein-, zwei- und dreiteilige, zusammengebaute Pfahlstrukturen, die runde, spitze, achteckige und mehrseitige polygonale Pfähle umfassen.Ein Festschrankschweißsystem mit servosynchroner V-förmiger BewegungsanlageDie Maschine schließt das hydraulische Nahtverschließen und das kontinuierliche Schweißen synchron mit hoher Stabilität ab.

Bei doppelschichtigen Stangen unterstützt das System automatisches Heben und Stangdrehen und ermöglicht so das Sekundärschweißen ohne manuelle Umstellung.Es verbessert die kontinuierliche Produktionseffizienz für große Durchmesser-Stäbe.

Das komplette Set der großen Durchmesser-Stäbe-Schweißgeräte besteht aus standardisierten Schwerlastmodulen, die die Stabilität für die langfristige Schwerlastproduktion gewährleisten:

• Hochpräzisions-Servoantriebs-V-Typ-Fahrwagen und Ganzlängerleitbahnen
• Schwerlastintegraler Schweißrahmen mit Portal
• Synchrone hydraulische Spannung mit 3 Gruppen von Druckwalzen
• Doppelleistungs-Drei-Draht-Sonderbogenschweißsystem & automatischer Drahtfütter
• Automatische Flussrückgewinnungs- und -recyclingvorrichtung
• Wassergekühlte Kupferrückschweißbeläge für eine hohe Durchdringungsrate
• 2 Sätze automatischer Stangenrotationsrollenstützen
• Komplete Hydraulikstation und CNC-intelligentes Steuerungssystem
• Bedienplattform und elektrische Steuerung

• Supergroßer 2200mm-Pressschlag-- speziell für 2000-2500 mm ultra-große Durchmesser spitze Stangen, ausreichend Schließschlag ohne Stangenverformung
• Intelligente dynamische Nahtregelung-- CNC-System automatisch verfolgt Stange Spitze Veränderung, passt dynamisch Klemmdruck und Trolley Geschwindigkeit die Nähte die ganze Zeit geschlossen zu halten
• Hochsynchrone Hydraulik-- linke/rechte/obere Dreihinströmungswalzen laufen synchron und vermeiden lokale Extrusionsspuren an großen Poloberflächen
• Schweißformungen mit Nulltorsion-- optimierte hydraulische Gleichgewichtsstruktur, keine Nahttorsion nach dem Schweißen, keine manuelle Korrektur erforderlich
• Vollständige Schweißwirkung von Kopf bis Schwanz-- Servo-Schlussschleife-Steuerung sorgt für eine stabile Geschwindigkeit, reduziert erheblich den ungeschweißten Heckbereich von ultra-langen 14m Stangen
• Oberflächenschutzkonstruktion-- drei Sätze Druckwalzen verteilen den Druck effektiv, schützen die große Poloberfläche vor Einbußen und Kratzern
• Visuelle Überwachung des Schweißens-- Kopfkamera, Echtzeit-Seam-Imaging, einfache Beobachtung und präzise Verfolgung
• Wassergekühlte Kupferblockschweißstruktur-- verbessert die Schweißdurchdringung bei dicken Platten erheblich, stabiles Schweißguss
• Schweißen mit automatischem Schleudern-- Intelligentes Hebe-Rotationsgerät realisiert zweisäumiges automatisches Schweißen für achteckige Pole
• Intelligente Bedienung durch eine Person-- hoch automatisierte Prozesse, geringe Arbeitsintensität und hohe Produktionseffizienz

Diese schwere Schweißmaschine mit großem Durchmesser wird hauptsächlich für die Massenproduktion von übergroßen Polprodukten verwendet:

• 5G-Kommunikation mit sehr großem Durchmesser
• Herstellung von Stahlstangen für Kraftübertragungen
• Verarbeitung von Superhochmast-Beleuchtungsstangen und großen polygonalen Lampenstangen
• Schweißen mit Längsschicht von großen konischen Stahlrohrstrukturen
