| Markenbezeichnung: | CMC |
| Model Number: | 6X1600 |
| MOQ: | 1 Satz |
| Preis: | Verhandlungsfähig |
| Zahlungsbedingungen: | Ab Werk/UHRKETTE SHANGHAI CIF |
Schnelles Detail:
| Name | Anderer Name | Markenname | CMC |
| Schneiden Sie zur Längenlinie für hellen Pfosten |
Decoiler, Stahlspulenschneidemaschine, Aufschlitzen, Schneidemaschine für lightpole; |
Eigenschaft | Unsere Linie ist mit dem traditionellen Schnitt von Länge verschieden, können Sie Leiter-förmiges Blatt mit einer kleinen und einer größeren Seitenseitenbreite erhalten |
| Schnittkapazität |
2-6mm in der Stärke 12000mm in der Länge 800-1600mm in der Breite |
Verwendung industriell | StraßenlaternePfosten industriell |
Beschreibung:
Technischer Parameter
1. Stärke des Materials: 2mm-6.0mm für warm gewalzten Flussstahl Q235A
2. Breite des Materials: 800-1600mm
3. Gewicht der Stahlspule: Maximale 15 Tonnen
4. Innerer Durchmesser der Stahlspule: Φ500mm-Φ750mm
5. Planieren von Geschwindigkeit: 5 - 15m/min
6. Zahl des Planierens von Rollen: 13
7. Planieren des Rollendurchmessers: 130mm
8. Längenstrecke für Skala: 2000~12000mm Übereinstimmungsrequirments.
10. Toleranz der Schneidlänge: ±15mm (Basis auf 8m Längenplatte)
11. Hauptplanierenleistungsstärke: 37kw (Summe über 57KW)
12. Breitenbereich für Maschine: ungefähr 7000mm
Anwendung:
Sie ist für das materielle Abwickelen des hellen Pfostens, das Planieren, den Schnitt, das Kratzenrandaufschlitzen und aufschlitzenden Prozess der Verjüngung, um eine kleine Seitenbreite zu erhalten, eine große Seitenbreitenstahlplatte.
Spezifikationen
1. Stahlbespulungstransportwagenauto:
Auf und ab: Hydraulisch
Horizontales Bewegen: motorisiert
Max.loading-Gewicht: 15Tons

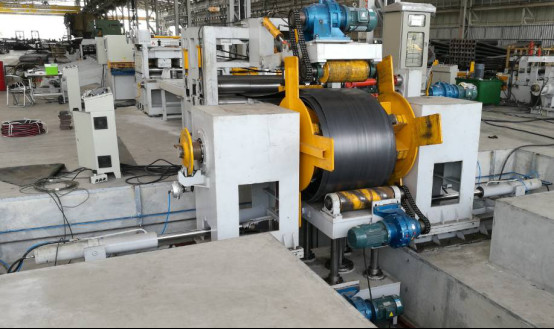

2. Hydraulische doppel-köpfige Regenschirmart decoiler:
Einschließen: Motorisiert zahlen Sie sich, Motor, Reduzierer aus,
Das Kettensystem nimmt die Verschiebung, um sich zu drehen. Die Rotationsrichtung kann rechtsläufig und unclockwise sein.
Öffnen Sie sich und schließen Sie: Hydraulisch
Max.loading-Gewicht: 15Tons

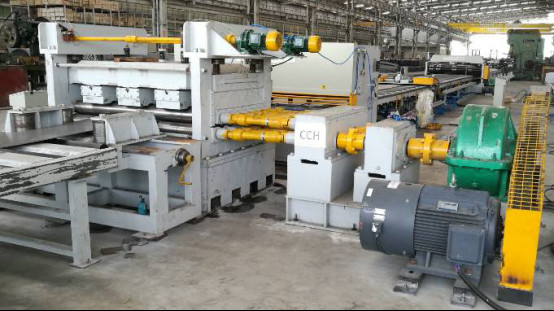

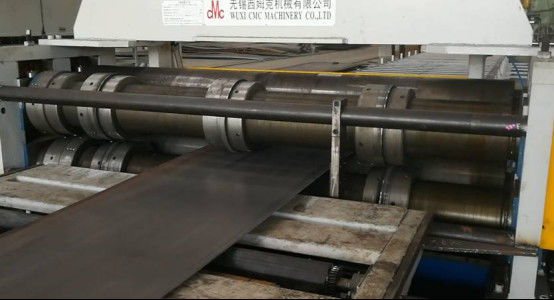

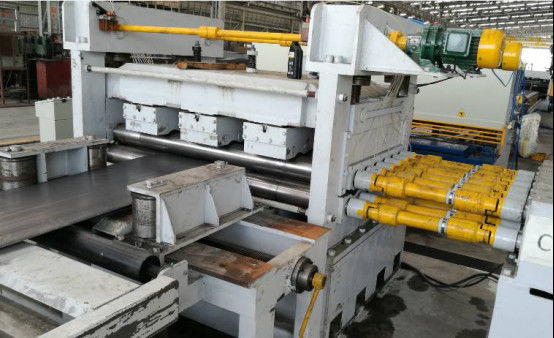

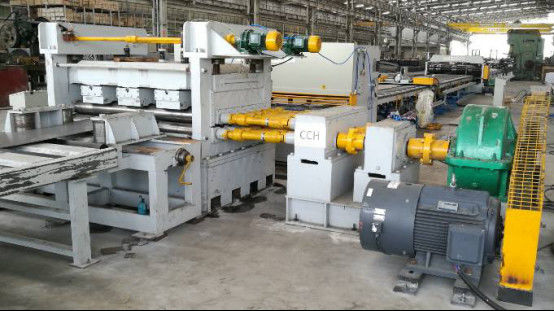

3. Planieren der Einheit: (zwei gelegte Art),
Planierer mit zwei Schichtrollen,
13 Rollen, einschließlich 2 Fütterungsrollen, 11 Planierenrollen
Planieren des Rollenmaterials: 42Cr. Durchmesser: 130mm, WENN Sie gelöscht werden
Zwei Schichten, die Rollen, MotorantriebSchnecke planieren, um herauf Schichtbewegung auf und ab zu justieren.
Übertragungssystem umfaßt justierbaren Motor der Geschwindigkeit, Reduzierer und so weiter.
Fütterungsrollen Auf-/Ab-Bewegung ist mit hydraulischem.
Einheit ist mit leitendem systeml
Längenmessen
Die Länge, die Kodierer zählt, ist auf die Rolle installiert
4, schneiden (manueller Plasmaschneider vorbereitet vom Kunden)

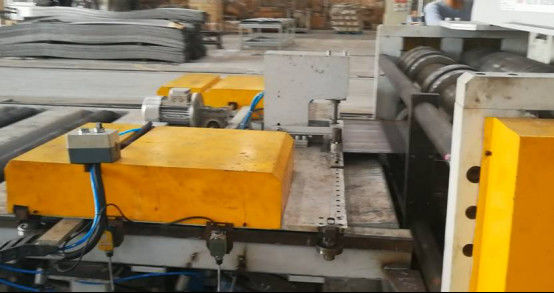

5. Zweiseitige aufschlitzende Einheit.
Sie ist für das Aufschlitzen des Kratzenrandes der warm gewalzten Stahlplatte, um die genaue Breite für hellen Pfosten zu erhalten.
Sie ist auf dem scherenden Prinzip des Rollens niedrig, das Stahlblech zu schneiden. Es gibt einen Transportwagen in der Front der aufschlitzenden Einheit. Es ist zur Steuerung der gerade Ausschnitt. Durch Änderung bedecken die Position des aufschlitzenden Blattes, zum unterschiedlicher Größe Franc der unterschiedlichen Breite des hellen Pfostens zu erhalten.
Einschließen:
Auflagetisch mit der Schiene
Festklemmen des Blatttransportwagens, Einteiler
Doppelte Blattart Rand, der Einheit mit Motor und Getriebe aufschlitzt.
6. Verjüngung, die Einheit aufschlitzt
Die Verjüngungstrennsäge ist auf dem scherenden Prinzip des Rollens niedrig, das Stahlblech zu schneiden. Es gibt einen Transportwagen in der Front der aufschlitzenden Einheit. Es ist zur Steuerung die Verjüngung, die Grad schneidet. Durch Änderung die Position des Stoppers auf dem Transportwagen, zum der aufschlitzenden Rate der Verjüngung zu steuern.
Einschließen:
Auflagetisch mit der Schiene
Festklemmen des Blatttransportwagens, Einteiler
Einzelne Blattart Rand, der Einheit mit Motor und Getriebe aufschlitzt.

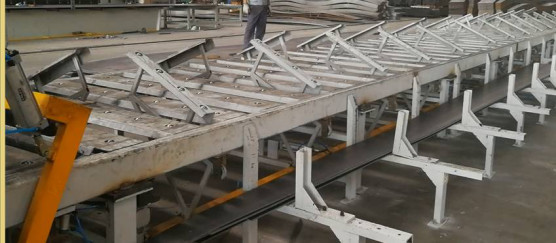

7. Ballart Stütztabelle für fertiges Verjüngungsblatt
8. Elektrisches System:
Zentrale Steuertabelle.
PLC, Wechselstrom-Fahrerinverter haben die Eigenschaft der schnellen Antwort und der guten Tätigkeit, die die messende Genauigkeit und die Fahrgeschwindigkeit effektiv steuern kann.
9. Hydrauliksystem:
Hydraulische Kraft 25L/min
Einschließen: hydraulische Station, Ventile, Öltank, Gelenk, weiches Rohr, hartes Rohr und so weiter.
Was ist der Unterschied mit unserem Standardschnitt bis Länge und wirtschaftliches?
Verglichen mit dem Standard, der mit Länge geschnitten wird, hat die wirtschaftliche Art nicht 1) hydraulisches führen-Drücken, Schaufel-köpfiges, Klemm- und Fütterungsgerät
Der Benutzer muss Kran, um und Innung verwenden der Blattkopf zur Planiereneinheit anzuheben
2) scherende Maschine des hydraulischen Schwingenstrahls: QC12Y-6X2000
Der Benutzer muss manuelle Plasmaschneidermaschine benutzen, um das Blatt zu schneiden.
Kommunikation mit Kunden
A: Wie zum Schnittblatt mit einer kleinen Seitenbreite und zu einem großen Breitenseitenblatt durch diese Maschine?
B: Zuerst gibt es eine zweiseitige aufschlitzende Einheit, ist sie für das Aufschlitzen des Kratzenrandes der warm gewalzten Stahlplatte, um die genaue Breite für hellen Pfosten zu erhalten, und dann können wir unsere Verjüngung benutzen, die Einheit aufschlitzt, um das Stahlblech in 2 Stücke mit einem kleinen und einem größeren Seitenseitenblatt zu schneiden. Es gibt einen Transportwagen in der Front der aufschlitzenden Einheit. Es ist zur Steuerung die Verjüngung, die Grad schneidet. Durch Änderung die Position des Stoppers auf dem Transportwagen, zum der aufschlitzenden Rate der Verjüngung zu steuern.
A: Wieviele Modelle haben wir für Schnitt zur Länge?
B: Wir haben drei Arten, Meter 6X1600-12meters (die maximale Schneidlänge ist 12meters), 6X1600-14 (maximale 14 Meter) und Meter 6X1600-16 (maximale 16 Meter)
A: Wie lang Ihre Qualitätsgarantiezeit ist
Ein Jahr. Und wenn die Maschine in der Kundenwerkstatt ankommt, schicken wir Ingenieur zum In Auftrag geben der Maschine und geben Training. Aber auch, der Kunde kann ihren Ingenieur zu unserer Werkstatt vor Lieferung studieren lassen.
