Längenschnitt für Lichtstange

Schneiden Sie die Linie auf die ganze Länge.für Lichtstangen, Modell: CTLA8x1800

(Vollautomatischer Typ, 4-Schicht-Ebeneinrichtung)

Eigenschaften:

Ganz und gar EinausgenommencTyp, wenn die richtige Breite für die Stange, Länge CNC gesteuert,Verjüngung sEin wenig mit Automatisierung,

Taperplatten entladen und stapeln automatisches System.

Mit zwei Klingen-Doppel-Scratch-Kanten-Schnitt-Einheit und Spitzen-Schnitt-Einheit.

(N)OTE: automatisches Stapelsystem für Platten kleiner als 6 mm, Leichtpolplatte)

Anwendung:

Es ist für das Entwickeln, Nivellieren, Schneiden, Schneiden von Schraubkanten und Kegel-Schneiden von Leichtpolmaterial geeignet.

Um eine kleine Breite auf der einen Seite und eine große Breite auf der anderen Seite zu erhalten.

Technische Parameter und zusammengesetzte Produkte

Technischer Parameter

• Materialdicke:3mm-8 mm für Q235A (Q345=6 mm,) warmgewalztes mildes Stahl, ((ST52=6 mm)
• Breite des Materials:800-1800 mm
• Gewicht der Stahlspule:Maximal30Tonnen
• Innerer Durchmesser der Stahlspule:Φ508mm-Φ760 mm
• Ausgleichsgeschwindigkeit:5 -15m/min
• Anzahl der Nivellierungswalzen: 13
• Durchmesser der Ausgleichswalzen:144 mm
• Abstand zur Ausgleichswalze: 150 mm
• Material der Ausgleichswalze: GCr15
• Ausgleichshärte der Walze: HRC55- 58 Jahre.
• Trägerrollenvorrichtung: 3 Einheiten
• Durchmesser der Trägerrolle: 150mm
• Längenbereich für die Skala:2000- Ich weiß.12000 mm entsprechendAnforderungen
• Toleranz der Schneidlänge:± 15 mm (Basis auf einer 8 m langen Platte)
• Hauptnivelliermotorleistung: 45kW,960 Drehzahlen pro Minute
• Kapazität der Schere:8mmx2500 mm
• Drehwinkel der Schere: Max.1.5Grade.
• doppeltRand und SpitzeSchnittgeschwindigkeit  15m/min.
• Die Macht derHauptMotor für Schneiden11kW
• Bewegungsgeschwindigkeit der Dolly:15m/min,Verstellbar
• SEin wenig KlingeMaterial: H13k
• Schneiden bLadeDurchmesser:310 mm
• Kegelschneidung Durchmesser der Schneidrolle:310 mm
• Max. Innenbreite der Doppelschneideinheit:1800 mm
• Max. Innenbreite der Verzweigungseinheit:2400 mm
• Breite des Maschinenbereichs:etwa 7000 mm

Einzelheiten der Vorrichtung

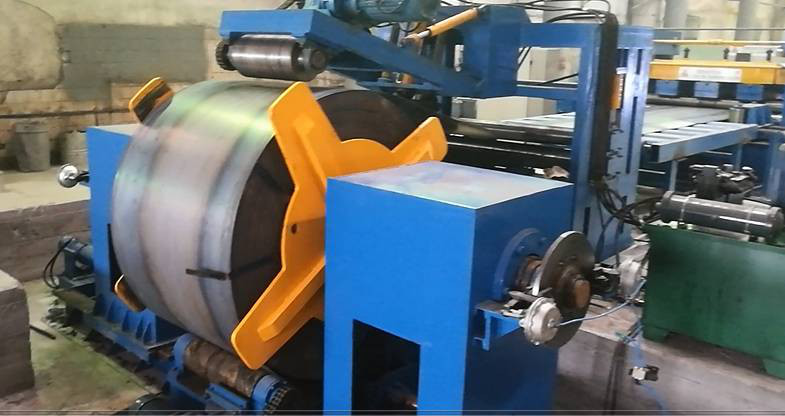

1- Stahlspulen-Ladungspuppenwagen.

Auf und ab: Hydraulisch

Horizontale Bewegung: motorisiert

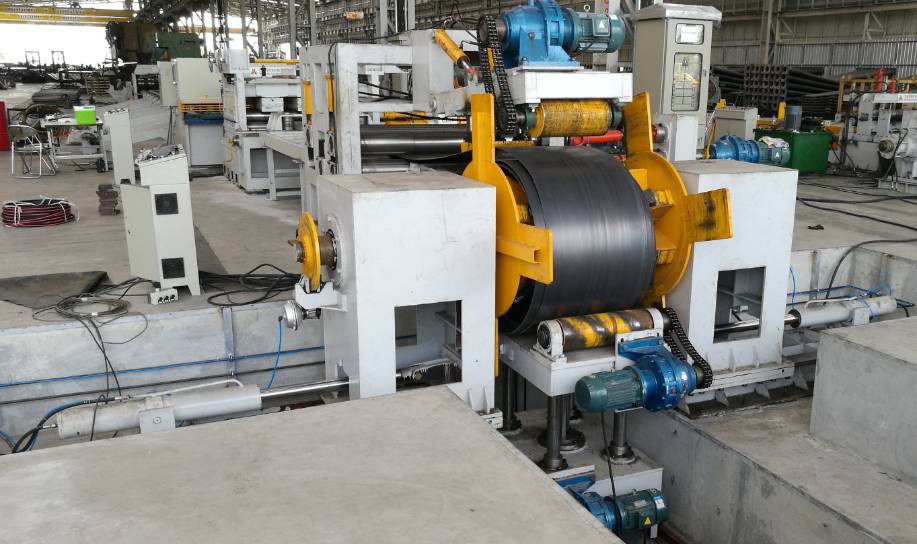

2. Hydraulischer Doppelkopf-Schirm-Entwickler:

einschließlich:Linke und rechte Einheit,

mit einer Bremse, die der Welle eine Drehspannung gibt.

Öffnen und Schließen: Hydraulisch

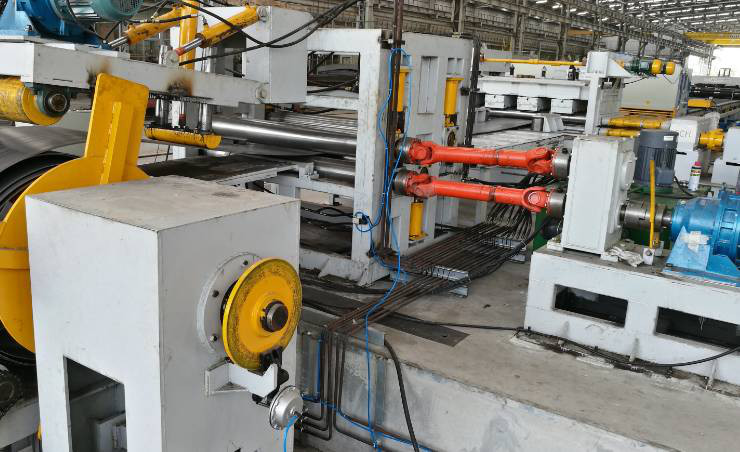

3.Hydraulisches Pressen und Leiten, hydraulische Schaufelkopfvorrichtung, ZwischenschlagEinrichtung

Es besteht aus Rahmen, hydraulische Pressen und Führungseinrichtung, hydraulische Schaufel Kopfvorrichtung, ZwischenschneidSchleifwalze

und Motorfahrer-System, usw.

• Hydraulisches Pressen und Leiten:

Diese besteht aus einem hydraulischen Pressen- und Führungsarm, einem Pressen- und Führungsrad, einem Getriebe, einem Motor usw.

• Hydraulische Schaufelkopfvorrichtung:

Diese besteht aus hydraulischer Schaufelplattenkontraktionsvorrichtung, Auslaufplatte, hydraulischer Vorrichtung usw.

• Hydraulische Klemmvorrichtung

Es besteht aus einer Rutsche, 2 Zwischenschleifen, einem hydraulischen Zwischengerät, einem Rahmen usw.

• Leistungsteil einer hydraulischen Zwingvorrichtung

Diese besteht aus einem Wechselstrommotor, einem Getriebe, einer Gruppe von Spindeln und Verbindungen, einem Lagerstand, einem universellen Gelenk usw.

4. Mittlerer Rolltisch

5.Lenkvorrichtung

Es besteht aus einem Gilde-Rahmen, einer beweglichen Flächenplatte, einem Anpassungsgerät für die Führung und einem vertikalen Schrägrad.

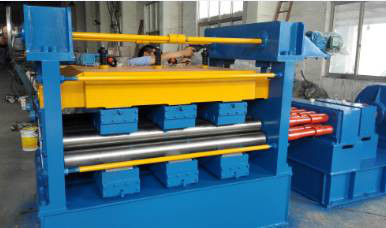

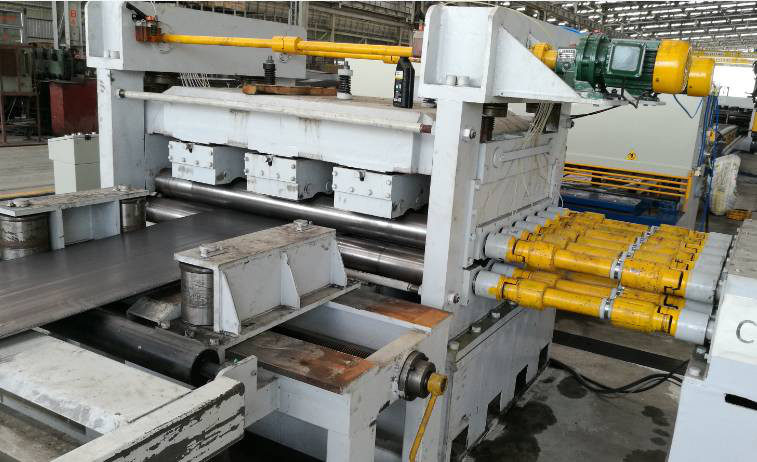

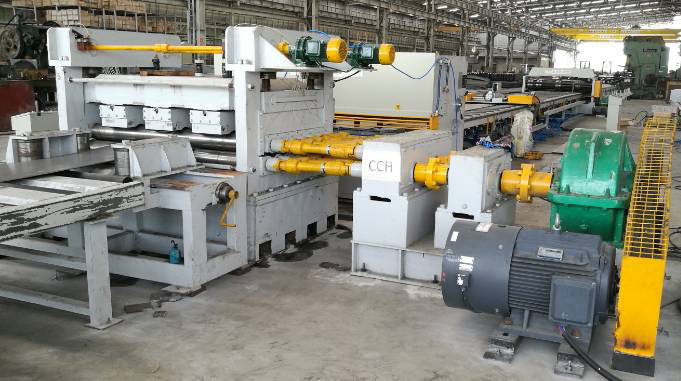

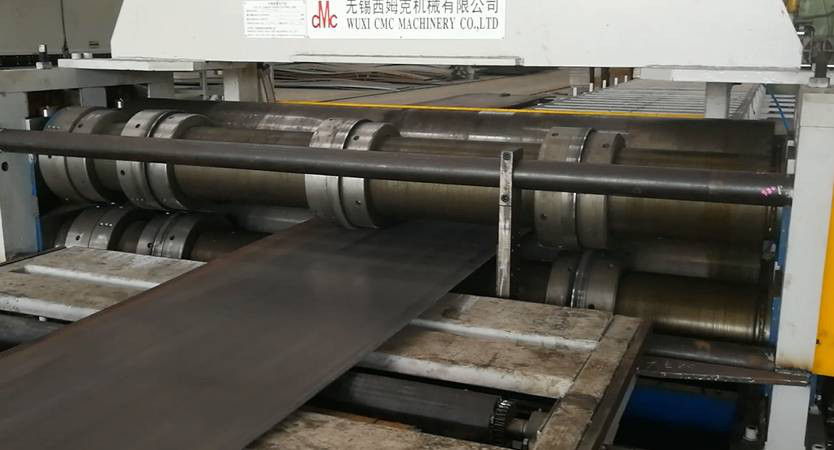

6.Ausgleichseinheit:(VierLegenart)

Dies ist die Kern-Ausrüstung dieser Linie, die in Strom-Teil und Host-Teil unterteilt.

Der Antriebsteil besteht aus einem Antriebsstand, einem Verzögerungssystem,Einemit einer Drehzahl von mehr als 50 WEineC elektrische Schranke

(Wechselstromfrequenzmotor), Kupplung, Kraftverteilkasten, Gurtrad, Gurt, Universalverbindung und YWZ-Bremse usw.

Der Gastteil besteht aus einem unteren Stützpunkt, einem Rahmen, einem unteren Achsstützpunkt, einem Schiebeachsstützpunkt, einer Nivellierungsrolle, einem oberen Tragrahmen,

mit einer Breite von mehr als 20 mm, jedoch nicht mehr als 30 mm

Motor, manuelle Schmierpumpe.

Merkmale dieser Maschine:

Es übernahm die Leistung Verteilung Fall, jede Nivellierung Rolle sind mit universeller Querkopplung, nach oben und unten Nivellierung verbunden

Die beiden Rollen sind aktiv, die lineare Geschwindigkeit ist konsistent, so dass die Reibung zwischen Rollenoberfläche und Platte abnimmt, was

schnelle Ausgleichseffizienz.

Es gibt zwei Sätze von Rollenlagern auf beiden Seiten der Ebene Achse, ein Satz von Ebene schieben Lager verwendet, um die

Dies könnte die Effizienz erhöhen.

Auf der Maschine sind zwei Gruppen von Trägerrädern eingebaut, die sich nach oben und unten, vorne und hinten einstellen lassen.

zur Unterstützung der Hauptwalze und zur Erhöhung der Rollenhärte und der schnellen Ausgleichseffizienz.

die den Eintritt von Oxidschlacke in das Lager verhindern könnte.

Die Maschine ist Wurm-Gang und Wurm-Stab, große Torsion bei der Anpassung bipolar Verzögerung und Pressen, schweres Pressen

Sie kann sich individuell und synchron anheben und nach unten drücken und die manuelle Mikroanpassung einstellen.

Die Ausgleichswalze ist mittelfrequente Induktionsdämpfung, tiefere Ebene, die Verbrennung des Lagers bei Mangel an Öl und

Das könnte die Lebensdauer der Maschine verlängern.

Es gibt eine große Anzahl von Produkten, die in der Regel in der Lage sind, eine große Anzahl von Produkten zu produzieren, die in der Lage sind, eine große Anzahl von Produkten zu produzieren..Der Motor ist ein Drehzahlverstellungsmotor mit Gleichstrom.Die Bremszeit ist um zwei Drittel kürzer als die üblichen Bremszeiten..

7.RotationsartSchneidmaschine:

einschließlich:Hydraulische Schwingbalkenschere Q12Y-6*2000.

Die Schere kann 3 Grad gedreht werden, um für Licht Pole Platte geeignet zu seinIch schneide.

Nach dem Scheren wird die PlatteParallelogramm, auf diese Weise reduziert die Materialverschwendung und leicht für den nächsten Prozess der Licht-Stäbe machen

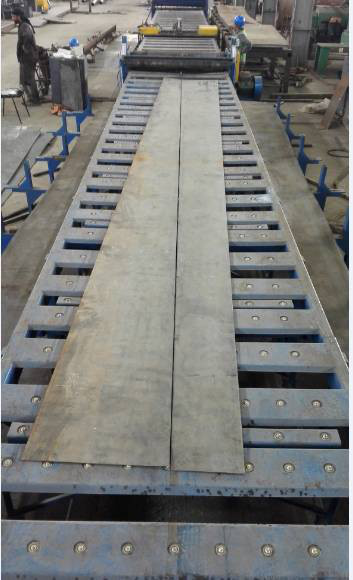

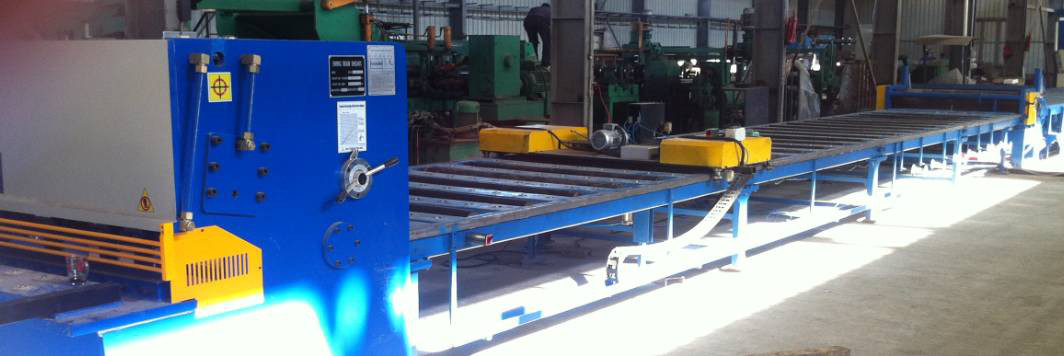

8.PEin langes Trägertisch + Dolly mit Automatisierungseinrichtung:

Es gibt eine Puppe vor demDoppelkanteEs ist für die Steuerung derGerade und rechteckige Schnittplatten.Durch die Änderung der Position des Verschlusses auf der Dolly, um dieRechteckplattengröße.

Die Puppe mit motorisiertem Antrieb kann sich nach der Länge der Stange auf dem Tisch in die richtige Position bewegen.

DieTabellemit motorisiertem Antrieb, wenn die Walze mit einem Motor taucht, kann sich die Platte zum Schneiden bewegenEinheitUnd man muss die Platte nicht manuell drücken.Emit einer Luftkupplung, kann mit Motor und Kette angetrieben werdenSystem, kann auch die Platte bewegenmanuellfür die Anpassung der Platte.

Sowohl auf der Dolly als auch im FroIn der Randschneideseinheit gibt es eine pneumatische Vorrichtung, mit der die Rechteckplatte gestoppt werden kann, um die richtige Dimension der Rechteckplatte zu erhalten.

9- Platteneinrichtung.

TSein Gerät enthält zwei Luftzylinder und kann je nach Plattenlänge an verschiedene Orte bewegt werden.

WWenn die Platte die Vorderseite der Schneideinheit erreicht, wird die Platte gestoppt, dieses Gerät wird steigendie Platte, damit die Pfanne die Platte klemmen und bewegen kann.

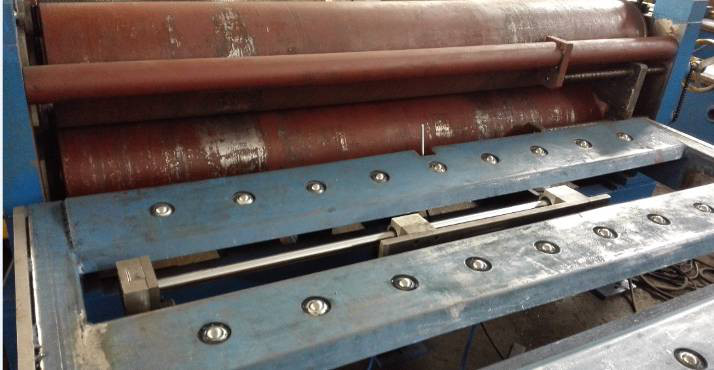

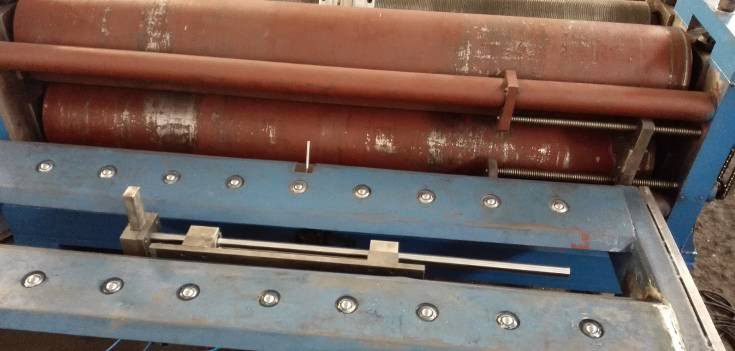

• Doppelkanten-Schneideinheit.

Der Doppelgänger.KanteSchnittmaschine basiert auf dem Walzschereprinzip, um das Stahlblech zu schneiden.

Es ist für das Schneiden der Schraube Kante der warmgewalzten Stahlplatte, um die genaue Breite für die Lichtsäule zu erhalten.

Dazu gehören:Zwei Paare Zählwalzen, Motor, Getriebe, vier Klingen

Auf und ab zwei Schraubwalzen mit zwei Paar Schneidklingen.

Schraubrollern ist es leicht, die Schneidklinge in jede beliebige Position zu stellen, um eine beliebige Plattengröße zu schneiden.

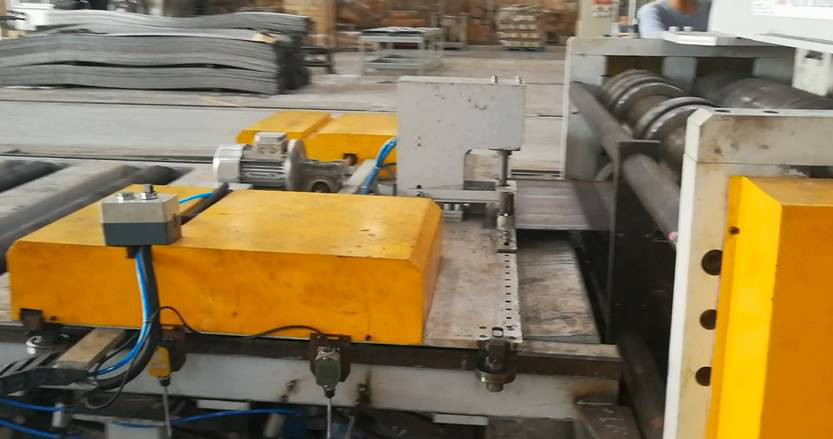

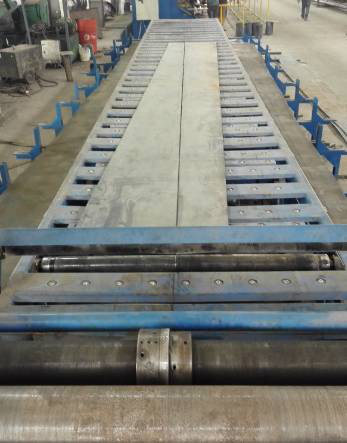

- Ich bin elf.PEin langes Trägertisch + Dolly mit Automatisierungseinrichtung:

Die Schnittmaschine ist mit einer Schnittmaschine ausgestattet, die den Schnittgrad der Schnittmaschine steuert.

Stopp auf Dolly zur Steuerung der Verjüngungsgeschwindigkeit.

Die Puppe mit motorisiertem Antrieb kann sich nach der Länge der Stange auf dem Tisch in die richtige Position bewegen.Eineund

Klemmen Sie die Platte, um die richtige Bewegungsrichtung zu erhalten.

DieTabellemit motorisiertem Antrieb, wenn die Walze mit einem Motor taucht, kann sich die Platte zum Schneiden bewegenEinheitund nein

Ich muss die Platte manuell drücken.Emit einer Luftkupplung, kann mit Motor und Kette angetrieben werdenSystem, kann auch

Bewegen Sie die Platte.manuellfür die Anpassung der Platte.

Sowohl auf der Dolly als auch im Fron Verjüngungseinheit, es gibt pneumatische Geräte für die Druckplatte zu stoppen, um die richtige Verjüngung zu bekommen

Schnittwinkel.

12- Platteneinrichtung.

TSein Gerät enthält zwei Luftzylinder und kann je nach Plattenlänge an verschiedene Orte bewegt werden.

Wwenn die Platte die Vorderseite der Schneideseinheit erreicht, wird die Platte gestoppt, dieses Gerät wird steigendie Platte, damit die

Dolly kann die Platte klemmen und bewegen.

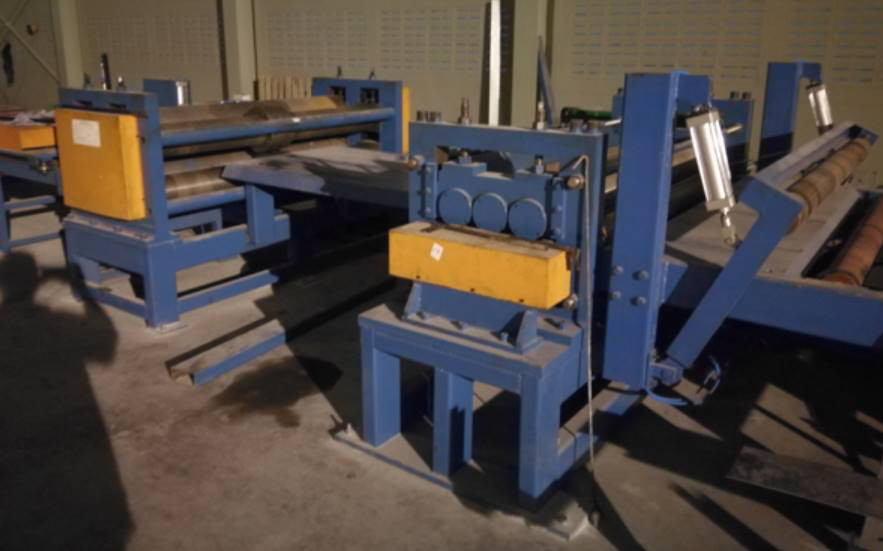

13. Taper-Schneideinheit

Die Konische Schneidmaschine basiert auf dem Walzschereprinzip, um das Stahlblech zu schneiden.und Trapezplatte bekommen

mit einer gewissen Verjüngungsrate.

Dazu gehören:Zwei Paare Zählwalzen, Motor, Getriebe, ober- und unteren Zählwalzen, zwei Klingen,

Auf und ab zwei Schraubwalzen mit einem Paar Schneidklingen.

Schraubrollern ist es leicht, die Schneidklinge in jede beliebige Position zu stellen, um eine beliebige Plattengröße zu schneiden.

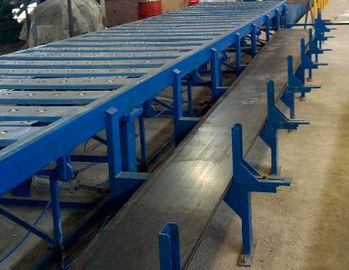

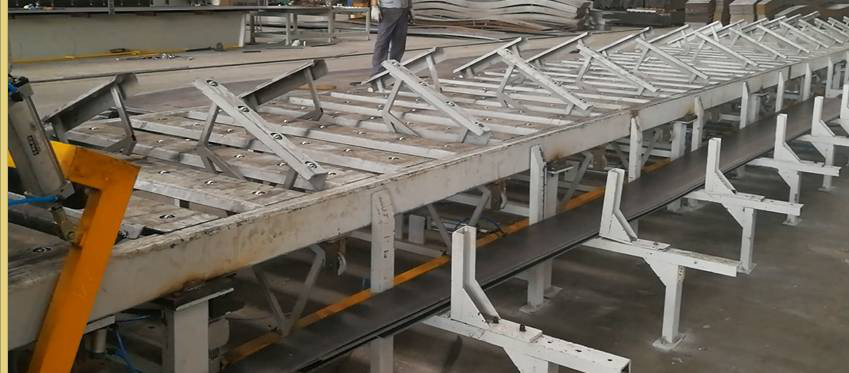

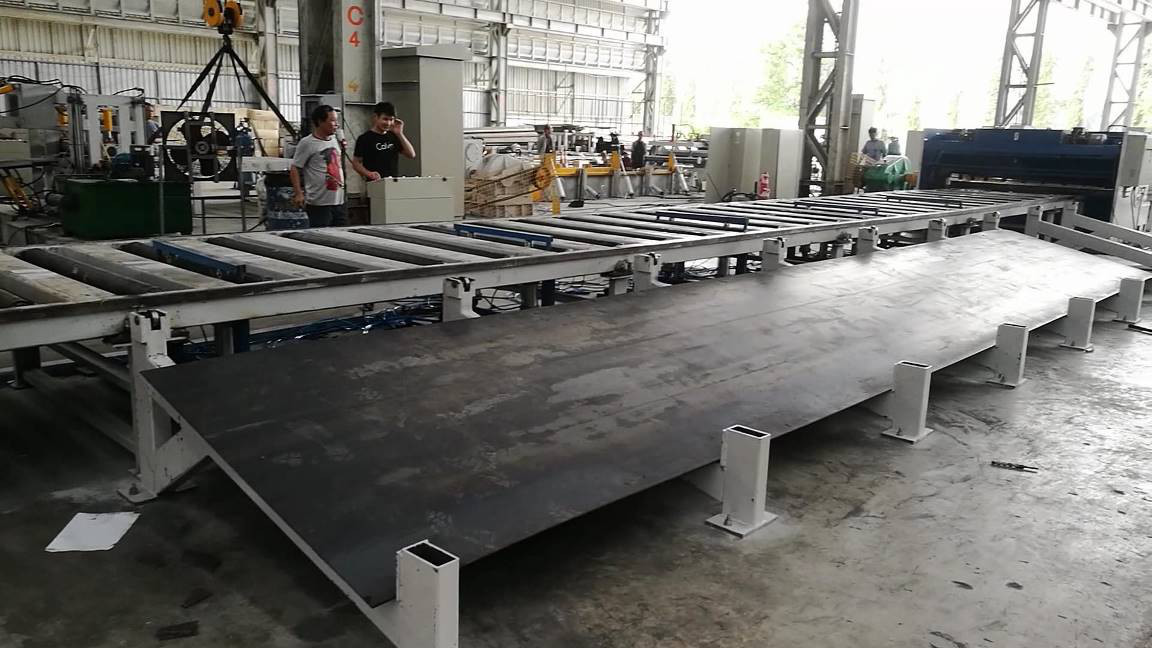

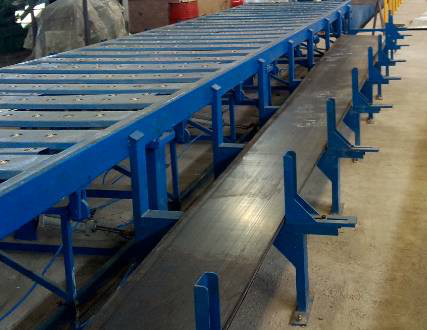

14. Kugelfördertisch für fertige Spitzenplatten

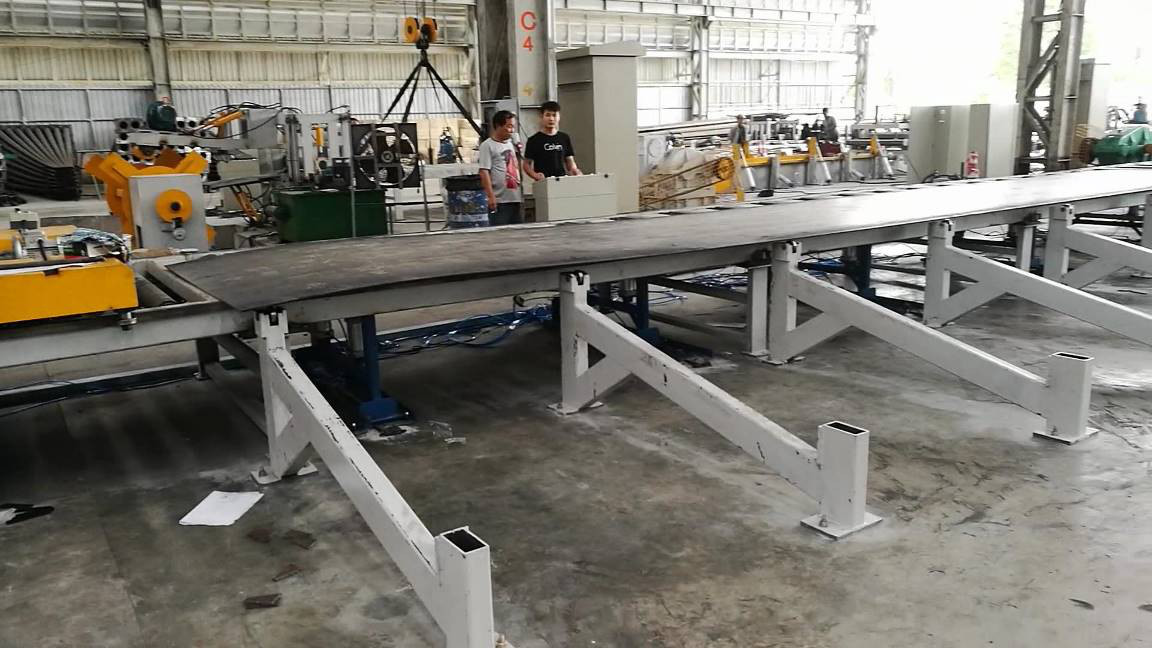

15.Automatisches System zum Entladen und Stapeln von Taperplatten

Es gibt zwei Pneumatik.SchnürenRollen.TEr ist mit motorisiertem Fahren, wenn die Rolle ist

Die Konikplatte kann mit einem Motor weit weg von derSchneidenEinheit.WWenn sich die Platte nicht mehr bewegt, rollt die Rolle nach oben.

Sie wird sich erheben und den Platz für das Entladen des Plattes geben.

UUnter dem Tisch sind das 12 Einheiten pneumatische Entladegeräte.THey, du kannst dich von der Mitte des Tisches erheben, dann zwei Stücke.

Die Spannplatte gleitet auf beide Seiten des Stapelstandes.

16.Elektrische Anlage:

Zentrale Steuerung.

mit einer Breite von nicht mehr als 50 mm,PLC, AC-Treiber-Wechselrichter haben die Eigenschaft der schnellen Reaktion und gute Aktivität,

die wirksam dieSchweinchenLaufgeschwindigkeit.

17Hydraulisches System:

Hydraulische Leistung 25L/min

einschließlich:Hydraulikstation, Ventile, Ölbehälter, Verbindung, weiche Rohre, harte Rohre und so weiter

18.PneumatischSystem:

Foder Dolly und Tischkupplung, Plattenheber, Plattenentladegerät usw.

19- Option:

ZusätzlicheAusgleichseinheit nach Verjüngung.

RSie erhöhen die Belastung der Stahlplatte und erleichtern den nächsten Prozess.

(diesesEinheit geeignet für eine Dicke von weniger als 6 mm für Straßenlaternen)

20- Option:Offline-System der Platte

(Nachdem die Platte in die Länge geschnitten wurde, kann das System die Platte zur Seite der Maschine bewegen.)
