Maschine zum Schneiden von Stahlspulen 6 X 1600 Wirtschaftliche Schneidmaschine zur Längenverarbeitung

Schnelle Einzelheiten:

Beschreibung:

Technischer Parameter

1Materialstärke: 2 mm bis 6,0 mm für warmgewalztes Weichstahl Q235A

2Breite des Materials: 800 bis 1600 mm

3Gewicht der Stahlspule: max. 15 t

4Der innere Durchmesser der Stahlspule: Φ500 mm-Φ750 mm

5- Ausgleichsgeschwindigkeit: 5 bis 15 m/min.

6Anzahl der Ausgleichswalzen: 13

7Durchmesser der Ausgleichswalzen: 130 mm

8Längenbereich für die Skala: 2000-12000 mm je nach Bedarf.

10Toleranz der Schneidlänge: ± 15 mm (auf Basis einer 8 m langen Platte)

11. Hauptnivelationsmotorleistung: 37 kW (insgesamt ca. 57 kW)

12. Breite des Maschinenbereichs: ca. 7000 mm

Anwendung:

Es ist für das Entwickeln, Nivellieren, Schneiden, Schneiden von Schraubkanten und Kegel-Schneiden von Leichtpolmaterial geeignet.

Um eine Seite mit kleiner Breite + eine Seite mit großer Breite Stahlplatte zu erhalten.

Spezifikationen

1. Stahlspulen-Ladegurtwagen:

Auf und ab: Hydraulisch

Horizontale Bewegung: motorisiert

Max.Ladengewicht: 15 Tonnen

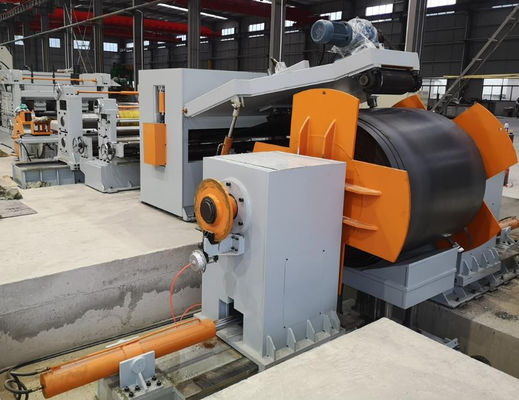

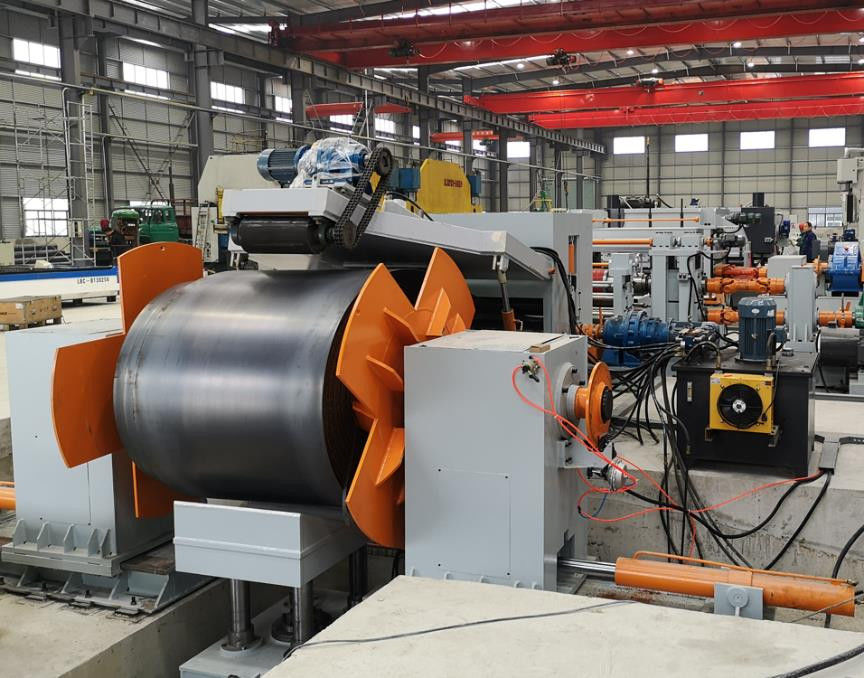

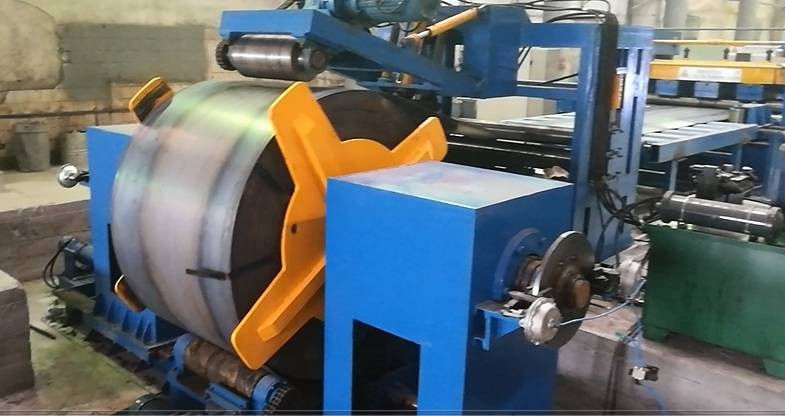

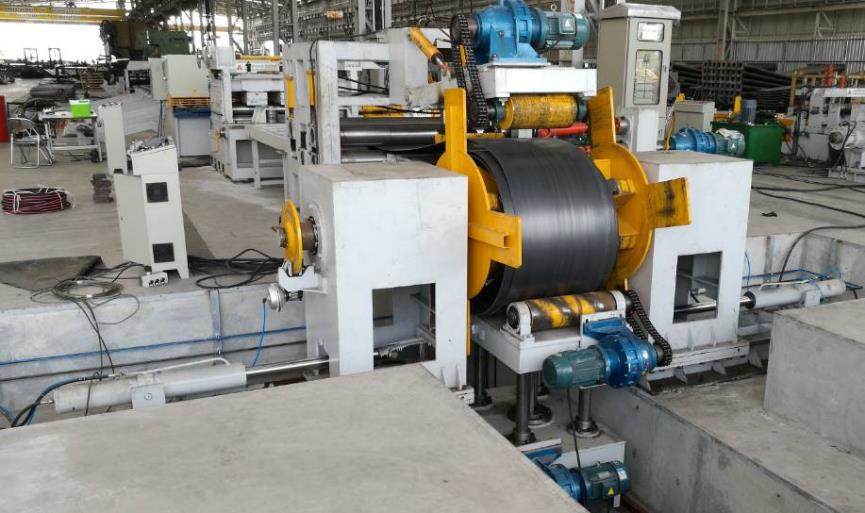

2. Hydraulischer Doppelkopf-Schirmdecoiler:

Einschließlich: Motorisierte Abzug, Motor, Reduktor,

Das Kettensystem nimmt die Schicht zur Rotation an. Die Rotationsrichtung kann im Uhrzeigersinn und gegen den Uhrzeigersinn sein.

Öffnen und Schließen: Hydraulisch

Max.Ladengewicht: 15 Tonnen

3- Nivellierungseinheit: (Zwei-Schicht-Typ),

mit einer Breite von mehr als 20 mm,

13 Walzen, darunter 2 Zuführwalzen, 11 Nivellierungswalzen

Ausgleichswalzmaterial:42Cr. Durchmesser:130mm,IF gelöscht

Zwei Schichten Nivellierungswalzen, Motor Antrieb Wurm Schraube, um die Schicht nach oben und unten bewegen

Das Getriebesystem umfasst einen Drehzahlverstellungsmotor, einen Reduktor und so weiter.

Die Auf- und Abbewegung der Fütterungswalzen erfolgt mit Hydraulik.

Einheit ist mit Führungssystem

Längenmessung

Längenzählcode ist auf der Walze installiert

4. Schneiden (handgefertigter Plasmaschneider)

5- Doppelkanten-Schneideinheit.

Es ist für das Schneiden der Schraube Kante der warmgewalzten Stahlplatte, um die genaue Breite für die Lichtsäule zu erhalten.

Das Verfahren basiert auf dem Prinzip des Walzscheren, um das Stahlblech zu schneiden.

Es dient der Steuerung des geraden Schneidens, indem die Position der Schneidklinge geändert wird, um eine unterschiedliche Breite von unterschiedlich großer Leichtpolblatt zu erhalten.

Dazu gehören:

Stütztisch mit Schiene

mit einem Durchmesser von mehr als 20 cm3

Doppelblätter-Kantenschneidegerät mit Motor und Getriebe.

6. Taper-Schneideinheit

Die Konische Schneidmaschine basiert auf dem Walzschereprinzip, um das Stahlblech zu schneiden.

Es dient der Steuerung des Schnittgrades der Spitze, indem die Position des Stopps auf der Dolly geändert wird, um die Schnittgeschwindigkeit der Spitze zu steuern.

Dazu gehören:

Stütztisch mit Schiene

mit einem Durchmesser von mehr als 20 cm3

Einer Kante schneidende Einheit mit Motor und Getriebe.

7. Kugelfördertabelle für fertige Spitzenplatten

8. Elektrische Anlage:

PLC, AC-Treiber-Wechselrichter verfügen über die Eigenschaft der schnellen Reaktion und der guten Aktivität, die die Messgenauigkeit und die Laufgeschwindigkeit effektiv steuern kann.

9. Hydraulisches System:

Hydraulische Leistung 25L/min

Dazu gehören: Hydraulikstation, Ventile, Ölbehälter, Verbindung, weiche Rohre, harte Rohre usw.

Was ist der Unterschied zu unserem Standard-Längen-Schnitt und dem wirtschaftlichen?

Verglichen mit dem Standard-Länge-Schnitt verfügt der wirtschaftliche Typ nicht über:

1) hydraulische Führungspressmaschine, Schaufelkopf, Zwischenschleifmaschine und Zuführungsanlage

Der Benutzer muss einen Kran verwenden, um den Blechkopf an die Nivellierungseinheit zu heben und zu schieben

2) hydraulische Schwingbalkenschere: QC12Y-6X2000

Der Benutzer muss eine manuelle Plasmaschneidermaschine zum Schneiden der Bleche verwenden.

Kommunikation mit den Kunden

Kunde: Wie schneidet man mit dieser Maschine ein Blatt mit einer kleinen Breite und einer großen Breite?

Lieferant: Erstens gibt es eine Doppelkante Schneideinheit, es ist für das Schneiden Schraube Kante der warmgewalzten Stahlplatte, um die genaue Breite für Lichtstange zu erhalten,

und dann können wir mit unserer Spitzschneideseinheit das Stahlblech in 2 Stücke schneiden mit einer kleinen Seite und einer größeren Seite.

Es gibt eine Dolly in der Vorderseite der Schneideinheit. Es ist für die Steuerung der Verjüngung Schnittgrad. Durch die Änderung der Position des Stopfes auf Dolly

zur Steuerung der Verjüngungsgeschwindigkeit

Kunden: Wie viele Modelle haben Sie für den Schnitt nach Längen?

Lieferant: Wir haben drei Arten, Modell Nr. 6X1600 - 12 Meter (für maximale Schneidlänge 12 Meter), Modell Nr. 6X1600 - 14 Meter

(die maximale Schneidlänge 14 m) und Modell Nr. 6X1600 - 16 m (für die maximale Schneidlänge 16 m).

Kunde: Wie lange dauert die Garantiezeit für Ihre Qualität?

Lieferant: Unsere Maschinenqualitätsgarantie beträgt 1 Jahr. Sobald die Maschine in der Werkstatt des Kunden ankommt, schicken wir Ingenieure zur Maschineneinrichtung, Inbetriebnahme und Ausbildung.Sie können auch Ingenieure in unsere Werkstatt für Betriebsstudie vor der Maschine Lieferung senden.
