Stahlband-Schneidemaschine 6 X 1800 Wirtschaftliche Ablängmaschine

Schnelle Details:

Beschreibung:

Technische Parameter

1. Materialstärke: 2 mm - 6,0 mm für warmgewalzten Baustahl Q235A

2. Materialbreite: 800-1800 mm

3. Gewicht der Stahlspule: Max. 15 Tonnen

4. Innendurchmesser der Stahlspule: Φ500mm-Φ750mm

5. Richtgeschwindigkeit: 5-15 m/min

6. Anzahl der Richtwalzen: 13

7. Durchmesser der Richtwalzen: 130 mm

8. Längenbereich für die Skala: 2000～12000 mm gemäß Anforderungen.

10. Toleranz der Schnittlänge: ±15 mm (basierend auf einer 8 m langen Platte)

11. Hauptrichtmotorleistung: 37 kW (insgesamt ca. 57 kW)

12. Maschinenbreite: ca. 7000 mm

Anwendung:

Es dient zum Abwickeln, Richten, Schneiden, Kantenbesäumen und konischen Längsteilen von Lichtmastenmaterial,

um eine Stahlplatte mit einer Seite kleiner Breite + einer Seite großer Breite zu erhalten.

Spezifikationen

1. Stahlspulen-Lade-Dolly-Wagen:

Auf und Ab: Hydraulisch

Horizontale Bewegung: motorisiert

Max. Ladegewicht: 15 Tonnen

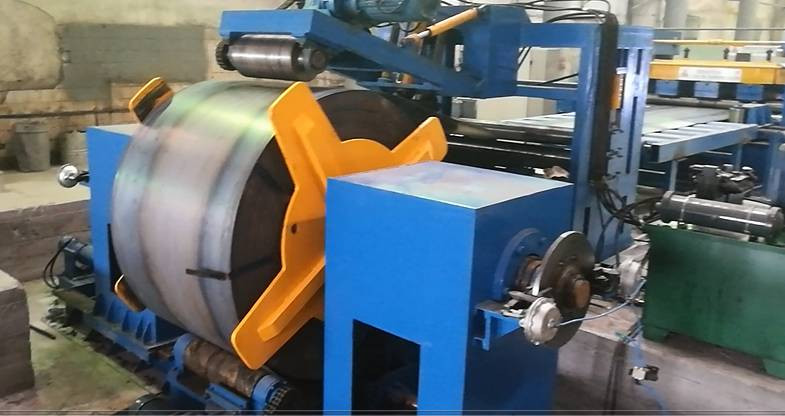

2. Hydraulischer Doppel-Kopf-Schirmtyp-Abwickler:

Einschließlich: Motorisierter Abzug, Motor, Untersetzungsgetriebe,

Das Kettensystem übernimmt die Schaltung zum Drehen. Die Drehrichtung kann im Uhrzeigersinn und gegen den Uhrzeigersinn erfolgen.

Öffnen und Schließen: Hydraulisch

Max. Ladegewicht: 15 Tonnen

3. Richteinheit: (Zwei-Lagen-Typ),

Zwei-Lagen-Walzenrichter,

13 Walzen, einschließlich 2 Zuführwalzen, 11 Richtwalzen

Richtwalzenmaterial: 42Cr. Durchmesser: 130 mm, IF gehärtet

Zwei Lagen Richtwalzen, Motorantrieb Schneckengetriebe zur Einstellung der oberen Lage nach oben und unten

Das Getriebesystem umfasst einen drehzahlverstellbaren Motor, ein Untersetzungsgetriebe usw.

Die Auf-/Ab-Bewegung der Zuführwalzen erfolgt hydraulisch.

Die Einheit ist mit einem Führungssystem ausgestattet

Längenmessung

Der Längenzählgeber ist auf der Walze installiert

4. Schneiden (Manueller Plasmaschneider vom Kunden vorbereitet)

5. Doppelkanten-Längsteileinheit.

Es dient zum Längsteilen der Kanten des warmgewalzten Stahlblechs, um die genaue Breite für den Lichtmast zu erhalten.

Es basiert auf dem Rollschneideprinzip, um das Stahlblech zu schneiden. Vor der Längsteileinheit befindet sich ein Dolly.

Es dient zur Steuerung des geraden Schneidens. Durch Ändern der Position der Längsteilklinge, um unterschiedliche Breiten für unterschiedlich große Lichtmastbleche zu erhalten.

Einschließlich:

Stütztisch mit der Schiene

Klemmenblech-Dolly, ein Stück

Doppelklingen-Kanten-Längsteileinheit mit Motor und Getriebe.

6. Konische Längsteileinheit

Die konische Längsteilemaschine basiert auf dem Rollschneideprinzip, um das Stahlblech zu schneiden. Vor der Längsteileinheit befindet sich ein Dolly.

Es dient zur Steuerung des konischen Schneidgrades. Durch Ändern der Position des Stopps auf dem Dolly, um die konische Längsteilerate zu steuern.

Einschließlich :

Stütztisch mit der Schiene

Klemmenblech-Dolly, ein Stück

Einzelklingen-Kanten-Längsteileinheit mit Motor und Getriebe.

7. Kugelförmiger Stütztisch für fertige konische Bleche

8. Elektrisches System:

Zentrale Steuertafel. SPS, AC-Treiber-Wechselrichter haben die Eigenschaft einer schnellen Reaktion und guten Aktivität, wodurch die Messgenauigkeit und die Laufgeschwindigkeit effektiv gesteuert werden können.

9. Hydrauliksystem:

Hydraulikleistung 25 l/min

Einschließlich: Hydraulikstation, Ventile, Öltank, Anschluss, Weichrohr, Hartrohr usw.

Was ist der Unterschied zu unserem Standard-Ablängen und dem wirtschaftlichen?

Im Vergleich zum Standard-Ablängen hat der wirtschaftliche Typ nicht:

1) hydraulische Führung-Pressung, Schaufelkopf, Quetsch- und Zuführvorrichtung

Der Benutzer muss einen Kran verwenden, um den Blechkopf zur Richteinheit anzuheben und zu führen

2) hydraulische Schwenkstrahl-Schermaschine: QC12Y-6X2000

Der Benutzer muss eine manuelle Plasmaschneidemaschine verwenden, um das Blech zu schneiden.

Kommunikation mit Kunden

Kunde: Wie schneidet man mit dieser Maschine Bleche mit einer Seite kleiner Breite und einer Seite großer Breite?

Lieferant: Zuerst gibt es eine Doppelkanten-Längsteileinheit, sie dient zum Längsteilen der Kanten des warmgewalzten Stahlblechs, um die genaue Breite für den Lichtmast zu erhalten,

    und dann können wir unsere konische Längsteileinheit verwenden, um das Stahlblech in 2 Teile mit einer Seite klein und einer Seite größer zu schneiden.

    Vor der Längsteileinheit befindet sich ein Dolly. Er dient zur Steuerung des konischen Schneidgrades. Durch Ändern der Position des Stopps auf dem Dolly

    um die konische Längsteilerate zu steuern.

Kunde: Wie viele Modelle haben Sie für das Ablängen?

Lieferant: Wir haben drei Arten, Modell-Nr. 6X1800 - 12 Meter (für die maximale Schnittlänge 12 Meter), Modell-Nr. 6X1800 - 14 Meter

              (die maximale Schnittlänge 14 Meter) und Modell-Nr. 6X1800 - 18 Meter (für die maximale Schnittlänge 18 Meter).

Kunde: Wie lange ist Ihre Qualitätsgarantiezeit?

Lieferant: Unsere Maschinenqualitätsgarantie beträgt 1 Jahr. Sobald die Maschine in der Werkstatt des Kunden eintrifft, senden wir Ingenieure zur Maschineninstallation, Inbetriebnahme und Schulung. Sie können auch Ingenieure zu unserer Werkstatt schicken, um vor der Maschinenlieferung ein Betriebsstudium durchzuführen.
